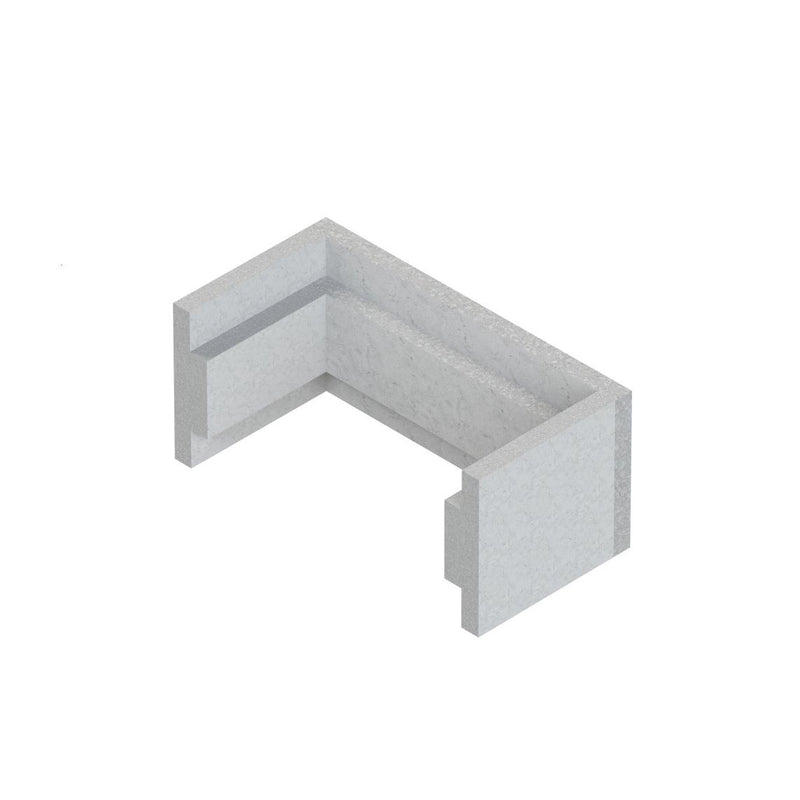

Niedax - Zubehör/Ersatzteile für Kabeltragsystem Zugentlastung ZF 175.550-90 licht.Innenmaß 550mm

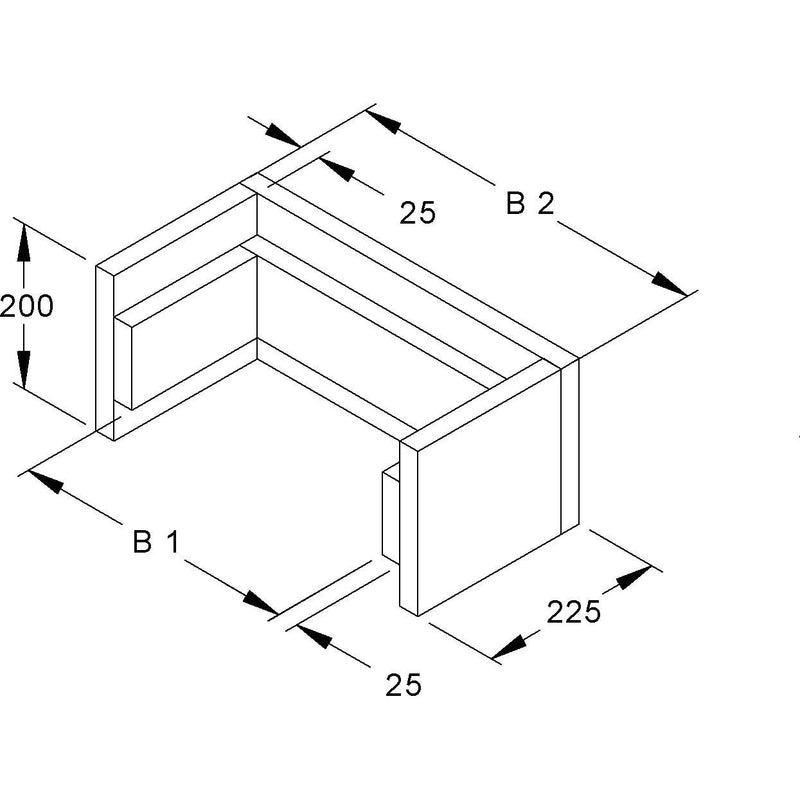

Zugentlastung (wirksame UnterstützungsMaßenahme). Das Set besteht aus einem Gehäuse, einer Kartusche ablative Dichtmasse, einem Kennzeichnungsschild und dem Befestigungsmaterial (2 Stück Gew.-stangen M10X300, zugehörigen Sechskantmuttern und Schräggleitmuttern (GSM 410 V U für C-Profilschienen mit 16 mm Schlitzweite) sowie Unterlegscheiben). Zur Befestigung an C-Profilschienen 2986 bzw. an der Sprosse der Steigtrasse STM 60 müssen die Gleitmuttern (GMZ M10 F) separat bestellt werden. Die Befestigung kann wahlweise direkt im Baugrund oder mit Gleitmuttern in der C Profilschiene erfolgen. Zur vertikalen Kabelführung bei Kabelanlagen mit integriertem Funktionserhalt gemäß DIN 4102-12 Für Funktionserhaltsklassen E30, E60 oder E90 bei der Einzelverlegung (Schraubabstandsschellen SAS , oder Bügelschellen B bzw. BU ) oder mit den Steigtrassen (STL , STM oder STIC ). Gutachterliche Stellungnahme Nr.: GS 3.2/20-027-1 (MFPA Leipzig GmbH) Vertikaler max. Abstand der Zugentlastung : alle 3500 mm Max. Kabeleigengewicht : 20 kg/m Abmessungen (ca. Maße) H x B x T : 200 x 650 x 225 mm (Aussen) Lichtes InnenMaße : 550 mm Gehäuse-Werkstoff : Leichtbeton, glasfaserbewehrt, zementgebunden, Mineralfaser

Technische Details
Art des Zubehörs/Ersatzteils	Zugentlastung
Zubehör	ja
Ersatzteil	nein

Lieferumfang:
1 x Gehäuse
1 x Kartusche ablative Dichtmasse
1 x Kennzeichnungsschild
2 x Gewindestangen M10x300
zugehörige Sechskantmuttern
