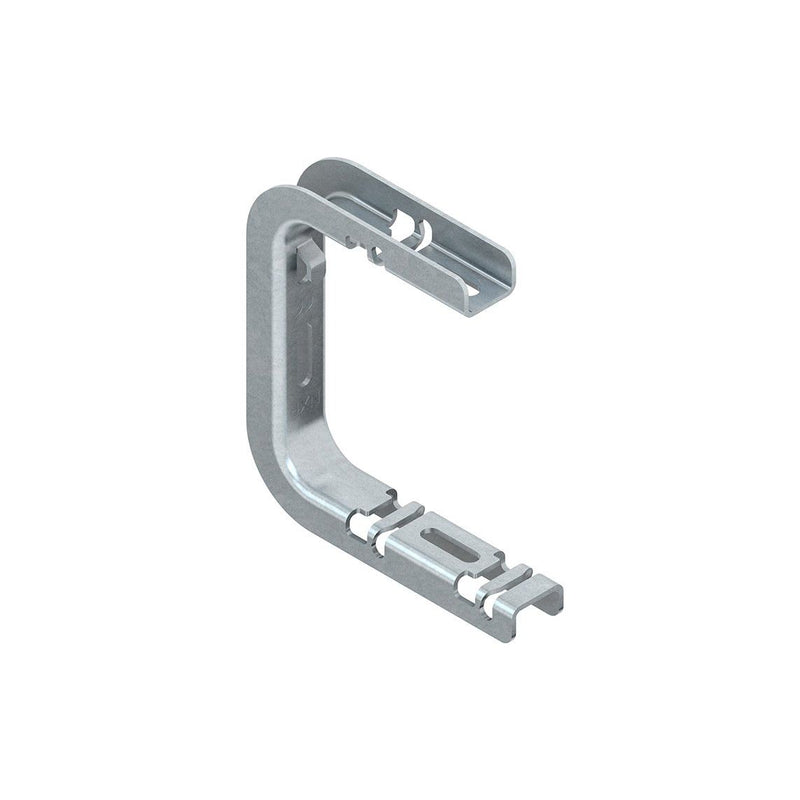

Niedax - Wand- und Deckenbügel für Kabeltragsystem Zentralabhängung GTCB 50/100 S für Gitterr. C-Bügel − 25 Stück

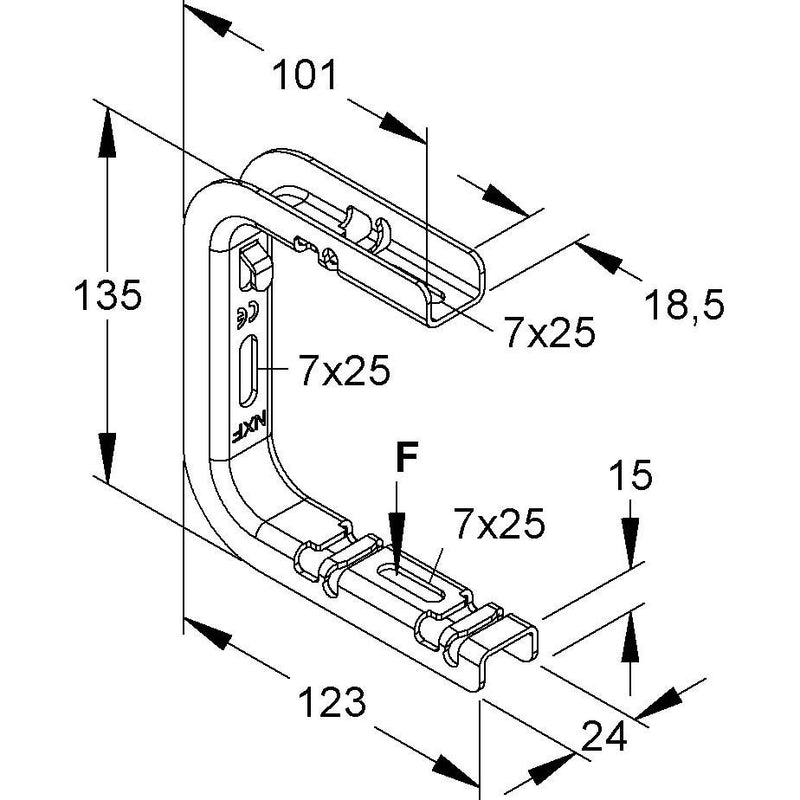

Gitterrinnen-Abhängebügel, C-Bügel, zur zentralen Deckenabhängung der Gitterrinnen mittels Gewindestab M 6. Doppelfunktion der Zentralabhängung durch Drehung um die vertikale Achse, verwendbar für Gitterrinnen mit einem sowie mit zwei Bodenlängsdrähten, Zur Aushebelsicherung den Bügel mittels eines Schraubendrehers umgelegen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund. Verwendung für : Gitterrinnen mit einem Draht-Ø 3,9 - 5 mm und einem Bodenlängsdrahtabstand von 50 mm MTC 30.050 MTC 54.050 mit einem Bodenlängsdraht MTC 30.100 MTC 54.100 MTCG 50.100 GR 60.100 GRS 60.100 GRC 60.100 GRL 60.090 mit zwei Bodenlängsdrähten Abmessungen (ca. Maße) Bügellänge L1 (AußenMaße) : 101 mm Bügellänge L2 (AußenMaße) : 123 mm Bef. Langloch im oberen und unteren Bügel : 7 x 25 mm Höhe H (AußenMaße) : 135 mm Breite B : 24 mm Tragfähigkeit F bei L/2 : 0,2 kN Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Geeignet für Kabeltragsystembreite	50..100 mm
Geeignet für Kabeltragsystemhöhe	54 mm
Ausführung	Abhängebügel (C-Bügel)
Geeignet für Gitterrinne	ja
Geeignet für Kabelleiter	nein
Geeignet für Kabelrinne	nein
Rinnenbefestigung	schraubenlos
Tragfähigkeit	200 N
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
25 x Stück Wand- und Deckenbügel
