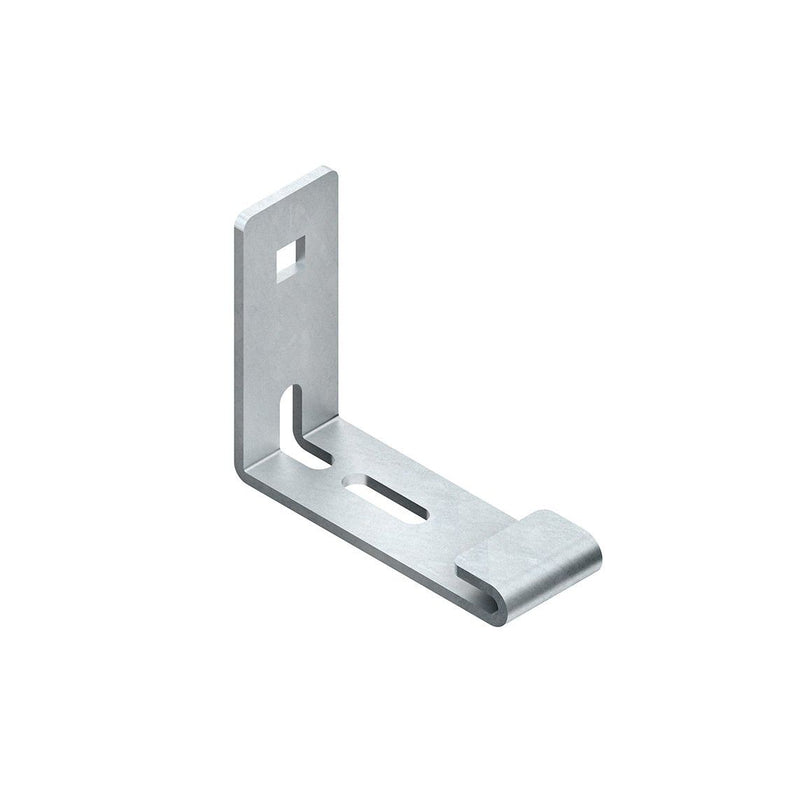

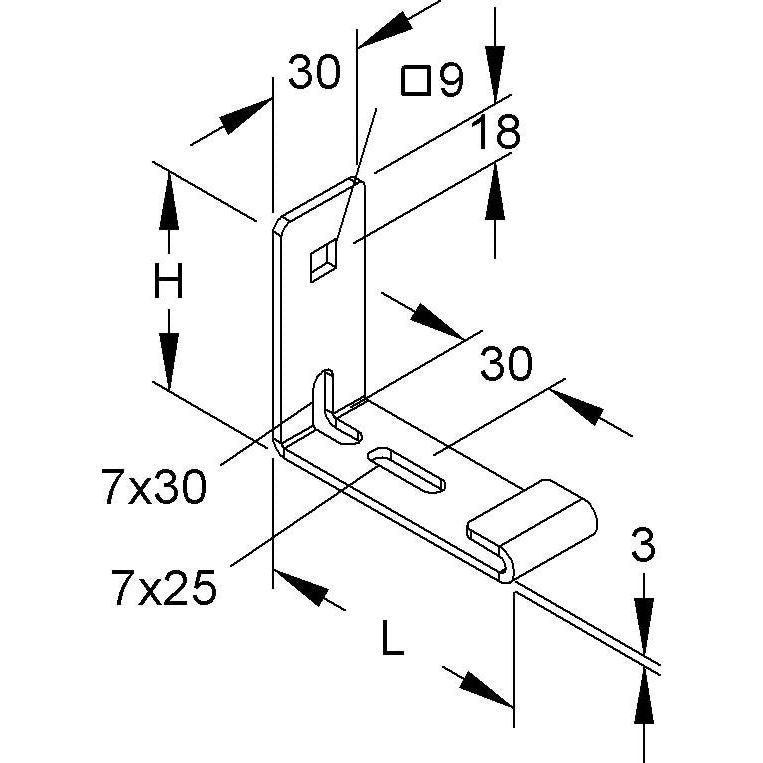

Niedax - Wand- und Deckenbügel für Kabeltragsystem Haltebügel GRHB 30/150 F

Gitterrinnen-Haltebügel, einfach, für Gitterrinnen mit mind. zwei Bodenlängsdrähten mit einem mittigen Abstand von 50 mm, zur Wandbefestigung der Gitterinnen mit einer Breite = 100 mm, zur mittigen oder versetzt angeordneten Deckenabhängung für Gitterrinnen = 200 mm Breite, zur beidseitig angeordneten Deckenabhängung (innerhalb und außerhalb des Gitterrinnenquerschnittes) für Gitterrinnen = 300 mm Breite, zur mittigen Deckenabhängung in Längsrichtung nur für Gitterrinnen mit einem Querdrahtabstand von 75 mm, alle Deckenabhängungen nur in Verbindung mit Gitterrinnen-Tragstab GRTS 30/3 F bzw. Gitterrinnen-Hängestiel GRHS 30/... F möglich. Schraublose Befestigung im Boden der Gitterinnen Uur Kippsicherung der Gitterrinnen eine Hakenschraube GRSM 6 F bitte gesondert bestellen. Bei Einleitung großer Lasten in deckenabgehängte Gitterrinnen ab 200 mm Breite sind diese gegen Durchbiegung zu unterstützen! Verwendbar für : Wandmontage = 100 mm Gitterrinnenbreite GR... .100 GRS 60.100 mittige und versetzte Anordnung = 200 mm Gitterrinnenbreite mit GRTS 30/3 F oder GRHS 30/... F GR... .100 - ... GRS 60.100 - ... GRC 60.200 MTC... .100 - ... Ausnahme Mini-Gitterrinnen beidseitige Anordnung außerhalb des Gitterrinnenquerschnittes = 300 mm Gitterrinnenbreite mit GRTS 30/3 F oder GRHS 30/... F GR... .300 - ... GRS 60.300 - ... GRC 60.300 - ... beidseitige Anordnung innerhalb des Gitterrinnenquerschnittes = 300 mm Gitterrinnenbreite mit GRTS 30/3 F oder GRHS 30/... F GR... .300 - ... GRS 60.300 - ... GRC 60.300 - ... GRCI 50.300 MTC... .300 - ... mittige Anordnung in Längsrichtung mit einem Querdrahtabstand von 75 mm = 300 mm Gitterrinnenbreite mit GRTS 30/3 F oder GRHS 30/... F GRCI 50.100 - 300 Ausnahme Mini-Gitterrinnen Abmessungen (ca. Maße) Höhe H x Länge L : 71,5 x 86,5 mm Befestigungslochung Gitterrinne : 7 x 25 mm Befestigungslochung : ? 9 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Ausführung	sonstige
Geeignet für Gitterrinne	ja
Geeignet für Kabelleiter	nein
Geeignet für Kabelrinne	nein
Rinnenbefestigung	schraubenlos
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Niedax - Wand- und Deckenbügel für Kabeltragsystem Haltebügel GRHB 30/150 F
