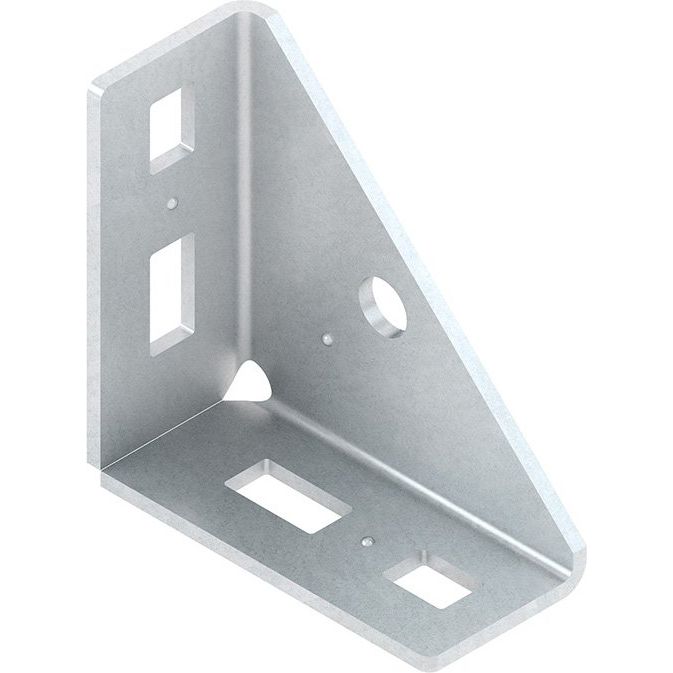

Niedax - Verbinder für Stiel/Profilschiene Winkelverbinder TRV 40 E3

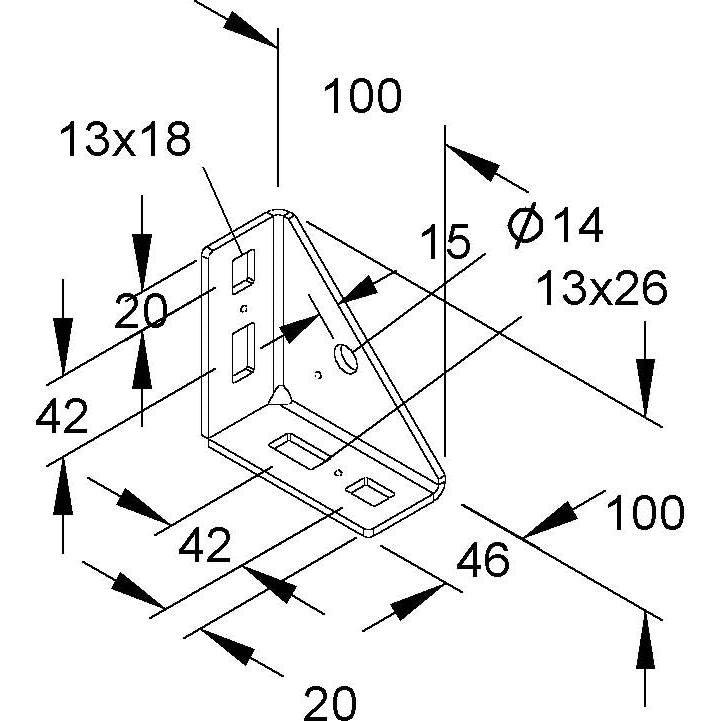

Winkelverbinder, gleichschenklig und einseitig geschlossen, zur Verbindung von vertikal zueinander stehenden T-förmig zulaufenden U-Profilen, Ankerschienen/Profilschienen oder zur Verwendung als Knotenwinkel für Abhängesysteme, Befestigungszubehör in Edelstahl muss, je nach Anwendungsfall, gesondert bestellt werden. Verwendung für : Profil U 6040/... E3 Ankerschienen/Profilschienen 29.../... E3L Abmessungen (ca. Maße) Schenkellänge : 100 x 100 mm Schenkelbreite : 46 mm Materialstärke t : 4 mm Bef. Lochung je Schenkel : 13 x 18 mm und 13 x 26 mm mittiger Abstand : 42 mm winkelhalbierende Lochung, geschl. Seite : Ø 14 mm Abstand von der offenen Kante : 15 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Technische Details
Geeignet für	U-Profil
Ausführung	Winkel
Winkel	90 °
Mit Schraubzubehör	nein
Werkstoff	rostfreier Stahl
Rostfreier Stahl, gebeizt	ja
Werkstoffgüte	rost- und säurebeständiger Stahl
Oberflächenschutz	sonstige
Anzahl der Löcher/Schlitze pro Seite	5
In der Schiene	nein
Auf der Schiene	ja

Lieferumfang:
1 x Niedax - Verbinder für Stiel/Profilschiene Winkelverbinder TRV 40 E3
