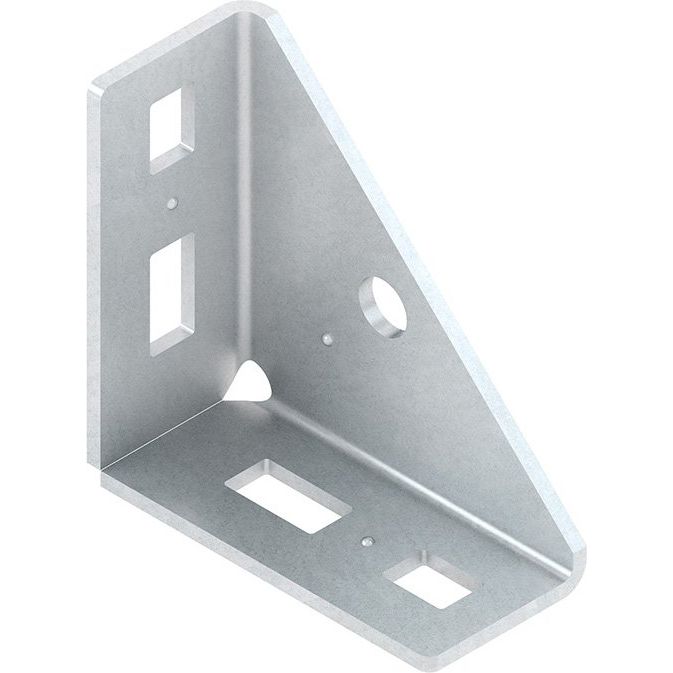

Niedax - Verbinder für Stiel/Profilschiene Winkelverbinder TRV 40 − 1 Stück

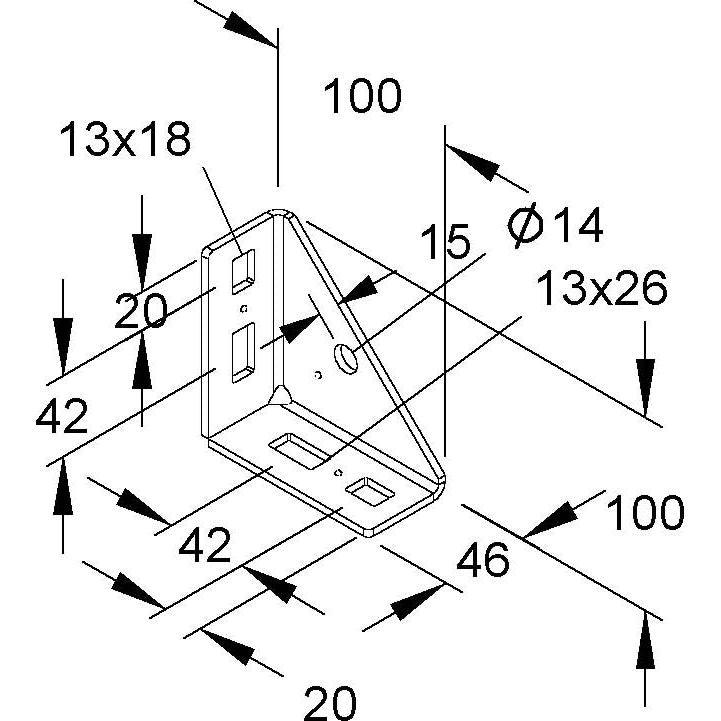

Winkelverbinder, gleichschenklig und einseitig geschlossen, zur Verbindung von vertikal zueinander stehenden T-förmig zulaufenden U-Profilen, Ankerschienen/Profilschienen oder zur Verwendung als Knotenwinkel für Abhängesysteme, Befestigungszubehör muss, je nach Anwendungsfall, gesondert bestellt werden. Verwendung für : Profil U 5050/... Profil U 6040/... Ankerschienen/Profilschienen 29.../... Abmessungen (ca. Maße) Schenkellänge : 100 x 100 mm Schenkelbreite : 46 mm Materialstärke t : 4 mm Bef. Lochung je Schenkel : 13 x 18 mm und 13 x 26 mm mittiger Abstand : 42 mm winkelhalbierende Lochung, geschl. Seite : Ø 14 mm Abstand von der offenen Kante : 15 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Geeignet für	U-Profil
Ausführung	Winkel
Winkel	90 °
Mit Schraubzubehör	ja
Werkstoff	Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt
Anzahl der Löcher/Schlitze pro Seite	5
In der Schiene	nein
Auf der Schiene	ja

Lieferumfang:
1 x Winkelverbinder TRV 40
