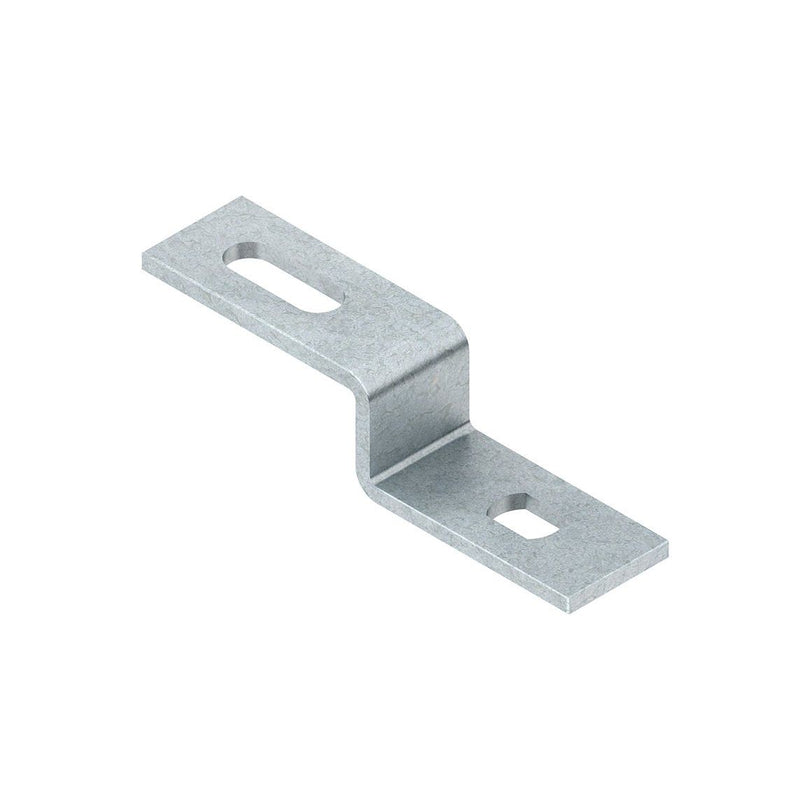

Niedax - Verbinder für Stiel/Profilschiene U-Winkel UV 30 − 100 Stück

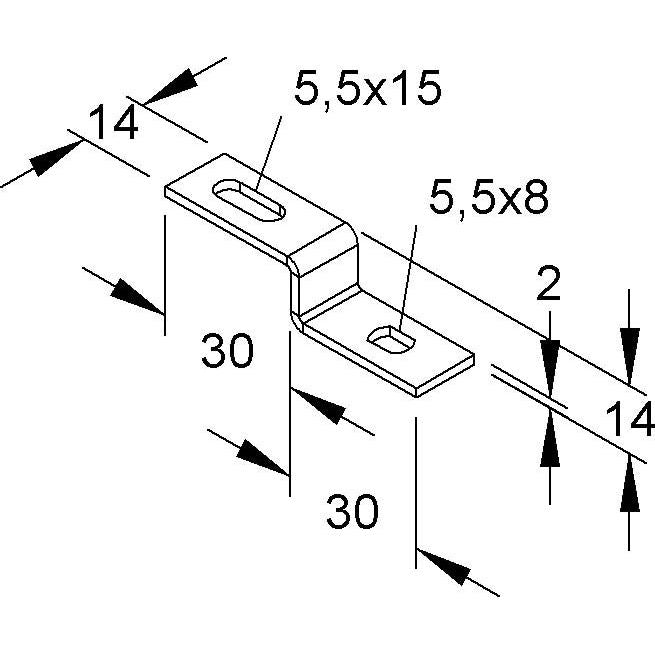

U-Winkel, zum Verbinden von T-förmig zulaufenden C-Reihen-/Ankerschienen mit 20 mm bzw. 25 mm Breite auf Ankerschienen mit 30 mm Breite. Schrauben und Gleitmuttern bitte gesondert bestellen. Verwendung für : Reihen-/Ankerschienen 2910, 2913 und 2914 mit 20 mm bzw. 25 mm Breite an Ankerschienen 2970, 2971 und 2972 mit 30 mm Breite zur Abstützung des Brüstungsverkleidung gegen die Wand Abmessungen (ca. Maße) Länge L x Breite B : 60 x 14 mm Höhe H : 14 mm Materialstärke t : 2 mm Befestigungslochungen : 5,5 x 8 mm und 5,5 x 15 mm Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598, dickschichtpassiviert

Technische Details
Geeignet für	C-Profil
Ausführung	Auflagewinkel
Winkel	90 °
Mit Schraubzubehör	nein
Werkstoff	Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	sonstige
Oberflächenschutz	galvanisch/elektrolytisch verzinkt
Anzahl der Löcher/Schlitze pro Seite	2
In der Schiene	ja
Auf der Schiene	nein

Lieferumfang:
1 x Niedax - Verbinder für Stiel/Profilschiene U-Winkel UV 30 − 100 Stück

Keine Downloads vorhanden.
