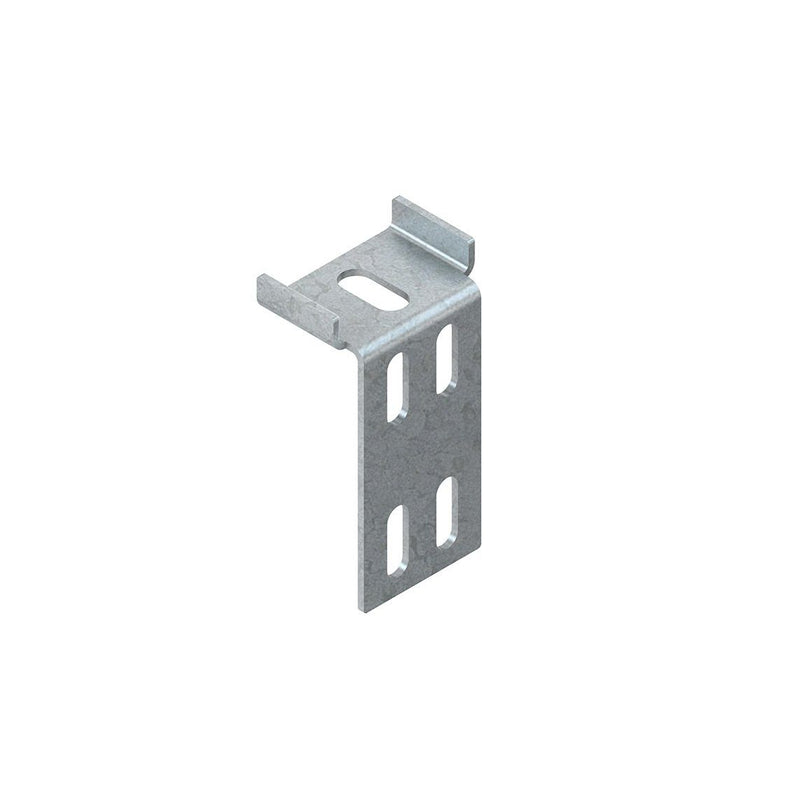

Niedax - Verbinder für Stiel/Profilschiene Auflager TR 86 S − 20 Stück

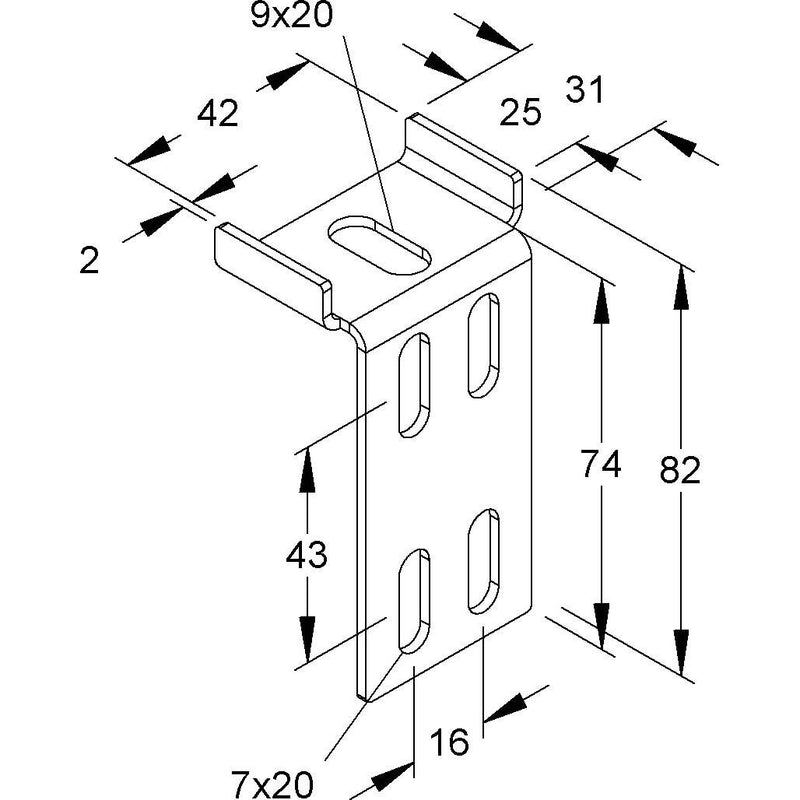

Auflager, asymmetrischer Winkel zur beidseitigen Montage an den Innenseiten der Kabelrinnenholme des begehbaren Kabelrinnensystems, zur Aufnahme von einer abgelängten Ankerschiene/Profilschiene der Modellreihe 2986 zur Deckelunterstützung, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. für begehbare Kabelrinnen : 100 mm Kantenhöhe 110 mm Kantenhöhe Bedarf : 2 Stück je Auflager Abmessungen (ca. Maße) Gesamthöhe H x Gesamtbreite B x Gesamttiefe T : 82 x 46 x 31 mm Schenkellänge : 74 x 31 mm Schenkelbreite : 42 mm Materialstärke t : 2 mm zweireihige Lochung im Bef. Schenkel : 7 x 20 mm Reihenabstand : 16 mm mittiger Längsabstand : 43 mm mittige Lochung zur Schienenbefestigung : 9 x 20 mm max. zu verwendende Schienenbreite : 40 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Geeignet für	C-Profil
Ausführung	Auflagewinkel
Winkel	90 °
Mit Schraubzubehör	ja
Werkstoff	Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Anzahl der Löcher/Schlitze pro Seite	5
In der Schiene	nein
Auf der Schiene	ja

Lieferumfang:
20 x Stück Verbinder für Stiel/Profilschiene Auflager TR 86 S

Keine Downloads vorhanden.
