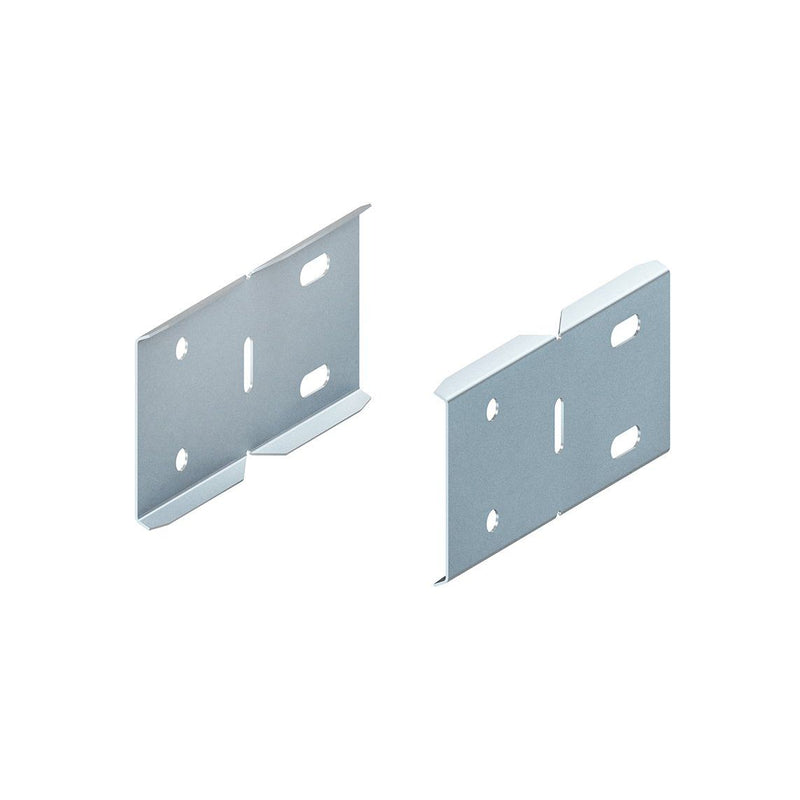

Niedax - Verbinder für Kabeltragsystem Stoßstellenverbinder ULIH 150 E4 (1Paar)

Stoßstellenverbinder, horizontal, schraublos, für horizontale Richtungsänderungen und eine an der Stoßstelle in Längsrichtung fluchtende Verbindung der Kabelleiter und deren Formstücke. Bei der Montage der Kabelleiter ist eine Montagedistanz von ca. 30 mm zu berücksichtigen. Des Weiteren ist zu beachten, dass die Langlöcher der Verbinder auf der Seite der Stoßstelle angeordnet werden, auf der sich der Ausleger befindet. Als Montagehilfe dient die Montagezange ULP 100. Die Verbinderlochungen ermöglichen eine dauerhafte Befestigung und stellen sicher, dass sich das Material ausdehnen kann. Um eine ordnungsgemäße Montage zu gewährleisten, sind bei hoher Belastung 4 Schrauben FKM 6X20 E4 je Verbinder anzubringen. Verwendbar für : GFK-Kabelleiter UL 150... GFK-Kabelleiter ULL 150... sowie deren Formstücke Bedarf : 1 Paar (2 Stück) je Stoßstelle Abmessungen (ca. Maße) H x L : 138 x 150 mm Materialstärke t : 1,5 mm Befestigungslochung, zweireihig : Ø 8 mm und 8x20 mm mittiger Abstand : 45 mm Reihenabstand : 80 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4404, AISI 316L

Technische Details
Ausführung	Längsverbinder
Gelenkverbinder horizontal	ja
Gelenkverbinder vertikal	nein
Verbindungsart	schraubloser Verbinder
Geeignet für Gitterrinne	nein
Geeignet für Kabelleiter	ja
Geeignet für Kabelrinne	nein
Geeignet für Kabeltragsystembreite	150..900 mm
Geeignet für Kabeltragsystemhöhe	150 mm
Länge	150 mm
Geeignet für Funktionserhalt	nein
Werkstoff	rostfreier Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	rost- und säurebeständiger Stahl
Oberflächenschutz	sonstige
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Paar (2 Stück) Stoßstellenverbinder ULIH 150 E4
