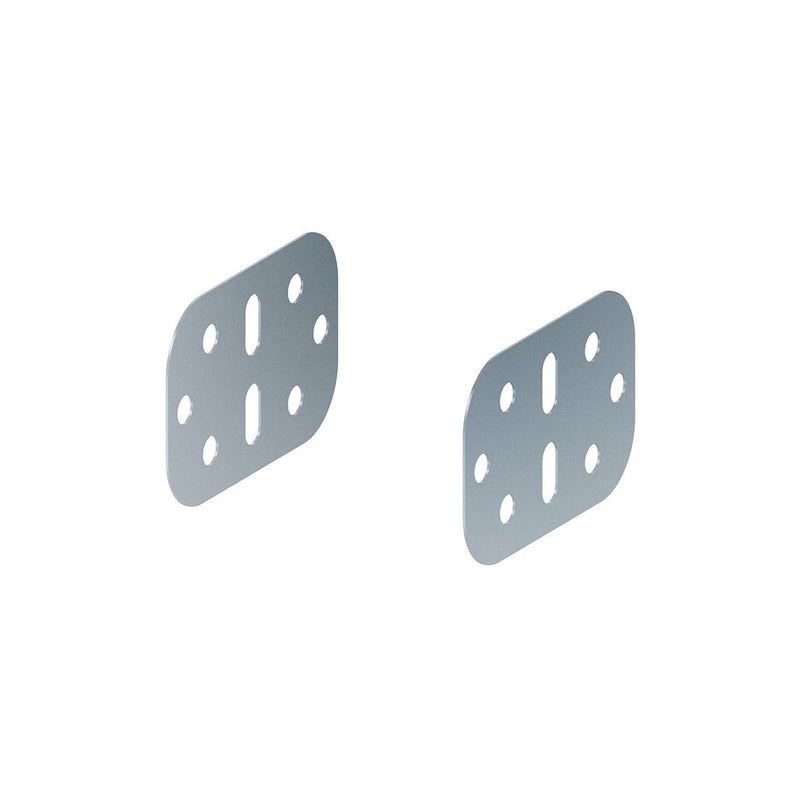

Niedax - Verbinder für Kabeltragsystem Stoßstellenverbinder KKIH 80 E4 (1Paar)

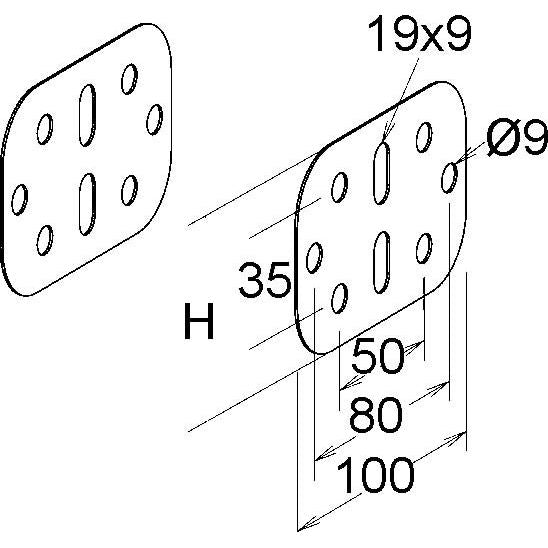

Stoßstellenverbinder, horizontal, schraubbar, für eine an der Stoßstelle in Längsrichtung fluchtende Verbindung der Kabelrinnen und deren Formstücke, anteilmäßiges Befestigungszubehör FKM 6X16 E4 bitte gesondert bestellen, halogenfrei. Bei der Montage ist eine Ausdehnungsdistanz von ca. 8 mm zu berücksichtigen. Verwendbar für : GFK-Kabelrinne KK 80... GFK-Kabelrinne KKL 80... sowie deren Formstücke Bedarf : 1 Paar (2 Stück) je Stoßstelle Abmessungen (ca. Maße) H x L : 65 x 100 mm Materialstärke t : 0,8 mm Befestigungslochung, zweireihig : Ø 9 mm mittiger Abstand : 50 mm Reihenabstand : 35 mm mittige Befestigungslochung : Ø 9 mm mittiger Abstand : 80 mm vertikale mittige Langlochungen : 9 x 19 mm Reihenabstand : 28 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4404, AISI 316L

Technische Details
Ausführung	Längsverbinder
Gelenkverbinder horizontal	nein
Gelenkverbinder vertikal	nein
Verbindungsart	Schraubverbinder
Geeignet für Gitterrinne	nein
Geeignet für Kabelleiter	nein
Geeignet für Kabelrinne	ja
Geeignet für Kabeltragsystembreite	100..600 mm
Geeignet für Kabeltragsystemhöhe	80 mm
Länge	100 mm
Geeignet für Funktionserhalt	nein
Werkstoff	rostfreier Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	rost- und säurebeständiger Stahl
Oberflächenschutz	sonstige
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Paar (2 Stück) Stoßstellenverbinder KKIH 80 E4
