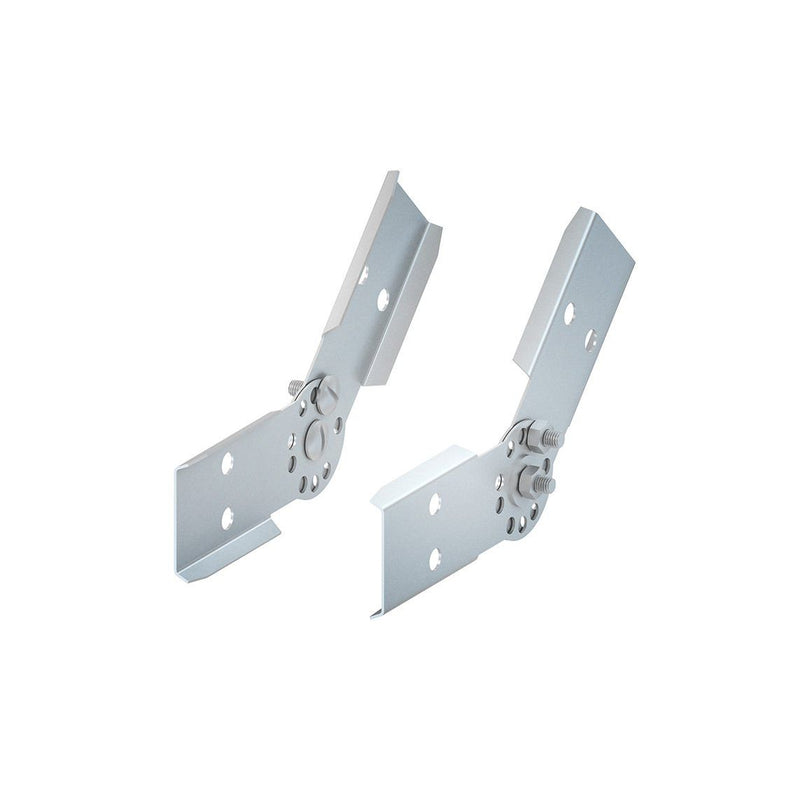

Niedax - Verbinder für Kabeltragsystem Gelenkverbinder ULIV 53 E4 (1Paar)

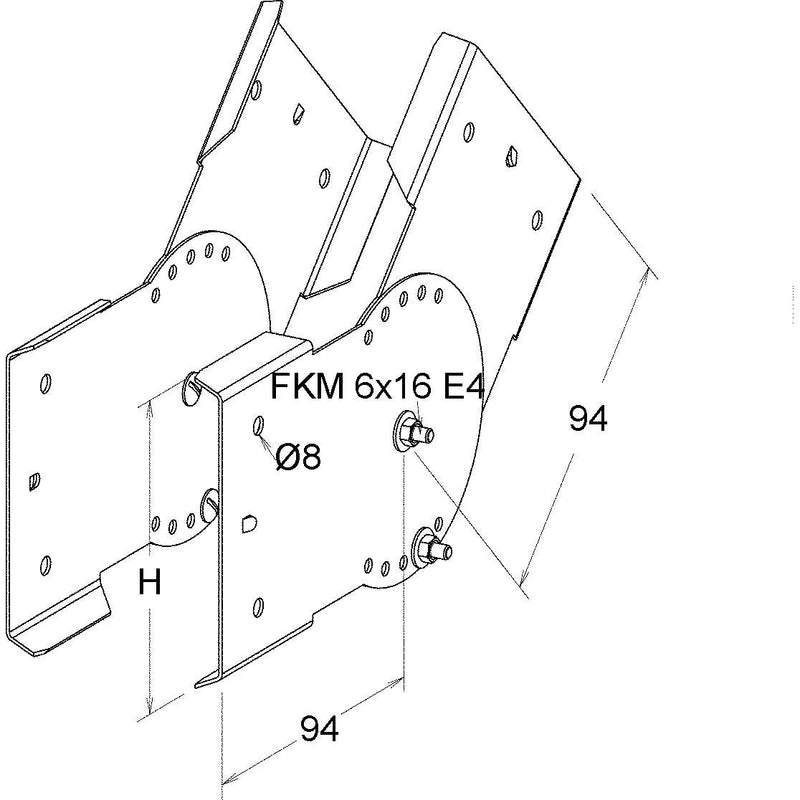

Gelenkverbinder, vertikal, schraubbar, zur Erstellung von vertikalen Winkelverbindungen von durchlaufenden Kabelleitern, die Verstellung erfolgt in 15° Winkelschritten und muss mit einer Schraube FKM 6X16 E4 (1) (im Lieferumfang enthalten) im Teilkreis verschraubt werden, anteilmäßiges Befestigungszubehör je Verbinder 4 FKM 6X20 E4 bitte gesondert bestellen. Verwendung für : GFK-Kabelleiter UL 53... ULL 53... Bedarf : 1 Paar (2 Stück) je Stoßstelle Abmessungen (ca. Maße) H : 45 mm Materialstärke t : 1 mm Befestigungslochung, zweireihig : Ø 8 mm Reihenabstand : 20 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4404, AISI 316L

Technische Details
Ausführung	Längs- und Winkelverbinder
Gelenkverbinder horizontal	nein
Gelenkverbinder vertikal	ja
Verbindungsart	Schraubverbinder
Geeignet für Gitterrinne	nein
Geeignet für Kabelleiter	nein
Geeignet für Kabelrinne	ja
Geeignet für Kabeltragsystembreite	150..600 mm
Geeignet für Kabeltragsystemhöhe	53 mm
Länge	188 mm
Geeignet für Funktionserhalt	nein
Werkstoff	rostfreier Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	rost- und säurebeständiger Stahl
Oberflächenschutz	sonstige
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Paar Gelenkverbinder ULIV 53 E4
1 Schraube FKM 6X16 E4
