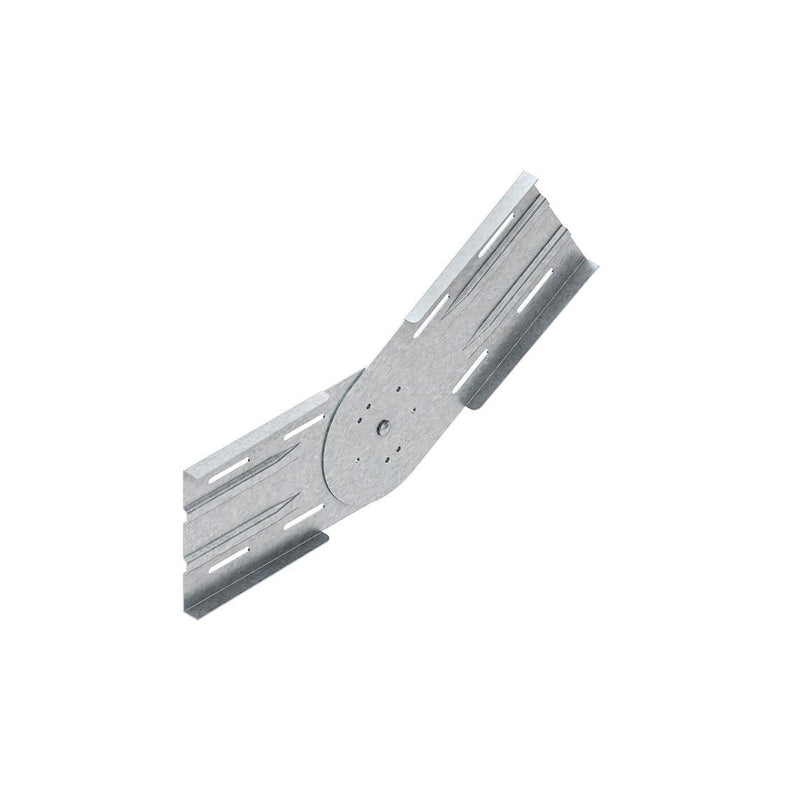

Niedax - Verbinder für Kabeltragsystem Gelenk WSGV 200

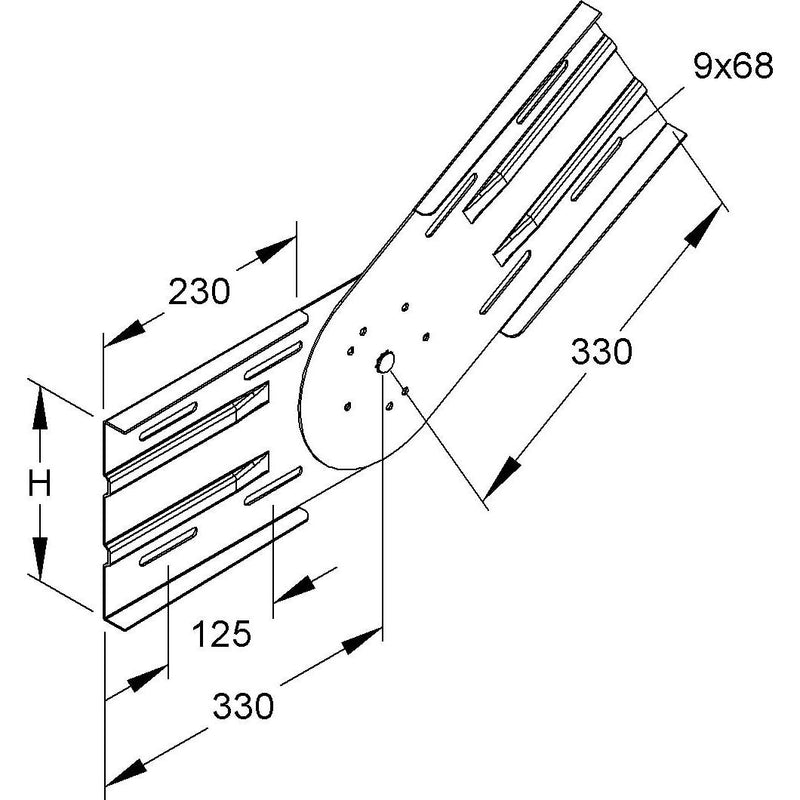

Gelenkverbinder, vertikal, zur Herstellung von vertikalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 200 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) : 201,5 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Ausführung	Längs- und Winkelverbinder
Gelenkverbinder horizontal	nein
Gelenkverbinder vertikal	ja
Verbindungsart	Schraubverbinder
Geeignet für Gitterrinne	nein
Geeignet für Kabelleiter	ja
Geeignet für Kabelrinne	ja
Geeignet für Kabeltragsystembreite	200..600 mm
Geeignet für Kabeltragsystemhöhe	200 mm
Länge	660 mm
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Gelenkverbinder WSGV 200
anteilmäßiges Befestigungszubehör
