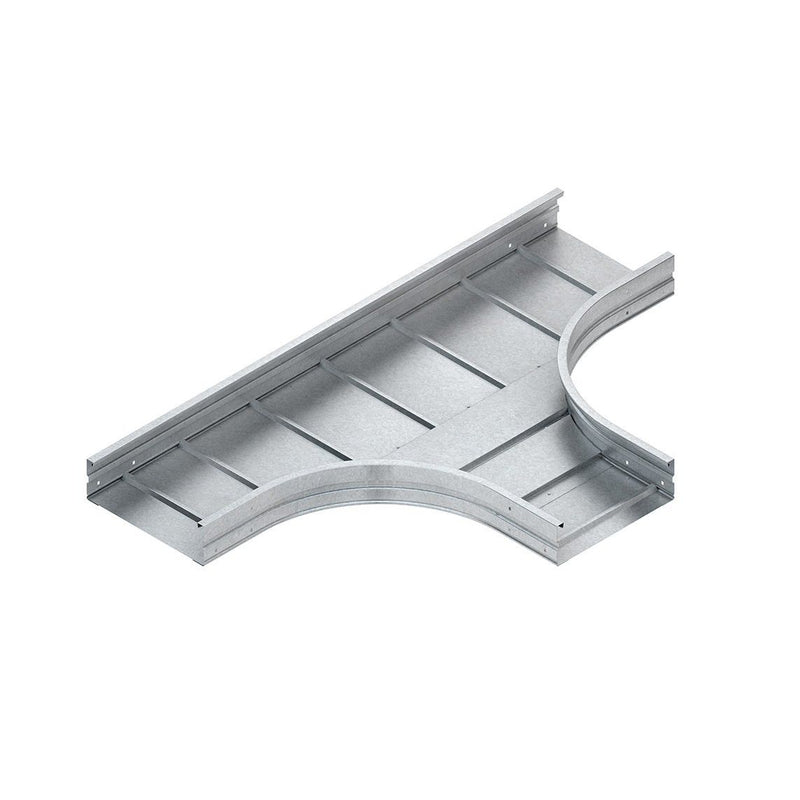

Niedax - T-Stück für Kabelrinne T-Stück WRTR 150.400 E3 150x400mm

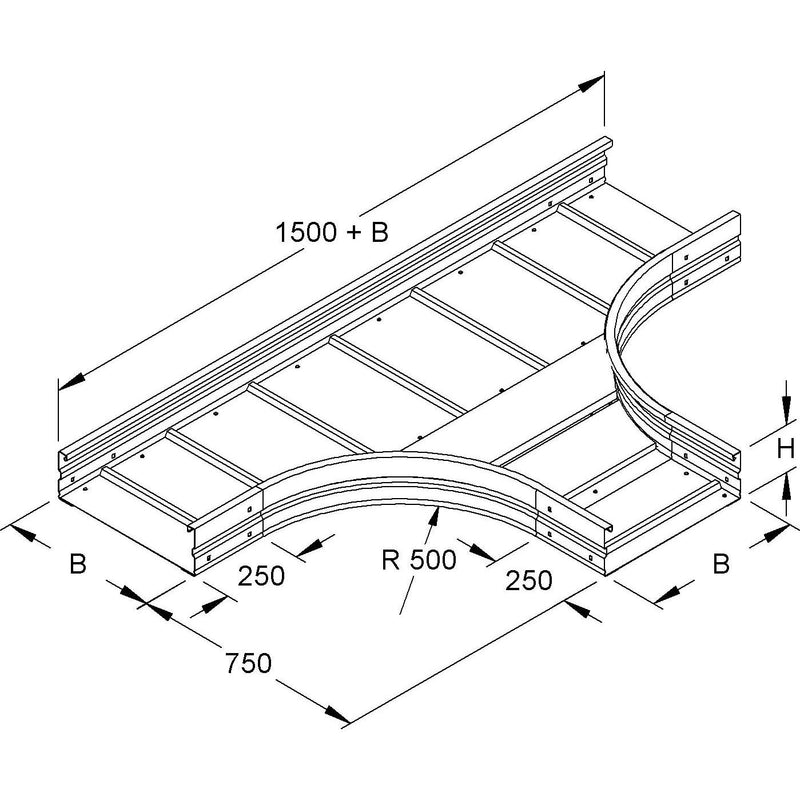

T-Stück, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, formstabil durch den vollflächig eingenieteten, gesickten und ungelochten Boden, für Weitspannkabelrinnen, zur Herstellung von 90° T-Abgängen. Stoßstellenverbinder WSV 150.500 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinne WRL 150... Weitspannkabelrinne WRU 150... Weitspannkabelrinne WRLM 150... Abmessungen (ca. Maße) Höhe H x Breite B : 150 x 400 mm Länge in Hauptrichtung : 1500 mm + B Länge in Abgangsrichtung : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Technische Details
Kabelrinnenhöhe	150 mm
Kabelrinnenbreite	400 mm
Bauform	T-Stück horizontal
Innenradius	500 mm
NATO-Lochbild	nein
Ausführung	ohne Verbinder
Geeignet für Funktionserhalt	nein
Werkstoff	rostfreier Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	rost- und säurebeständiger Stahl
Oberflächenschutz	sonstige
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Niedax - T-Stück für Kabelrinne T-Stück WRTR 150.400 E3 150x400mm
