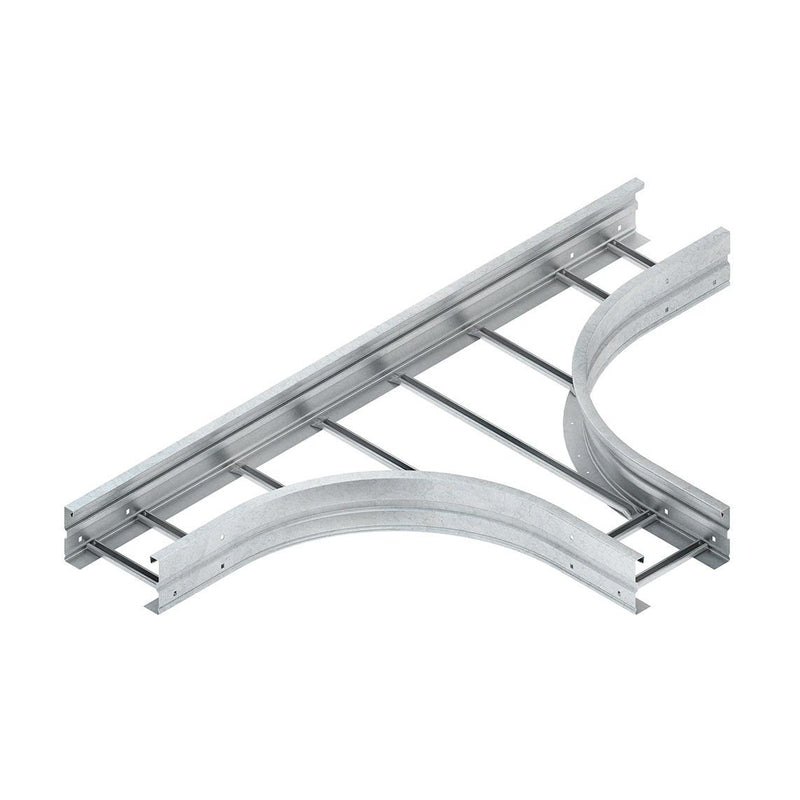

Niedax - T-Stück für Kabelleiter T-Stück WSTR 150.200

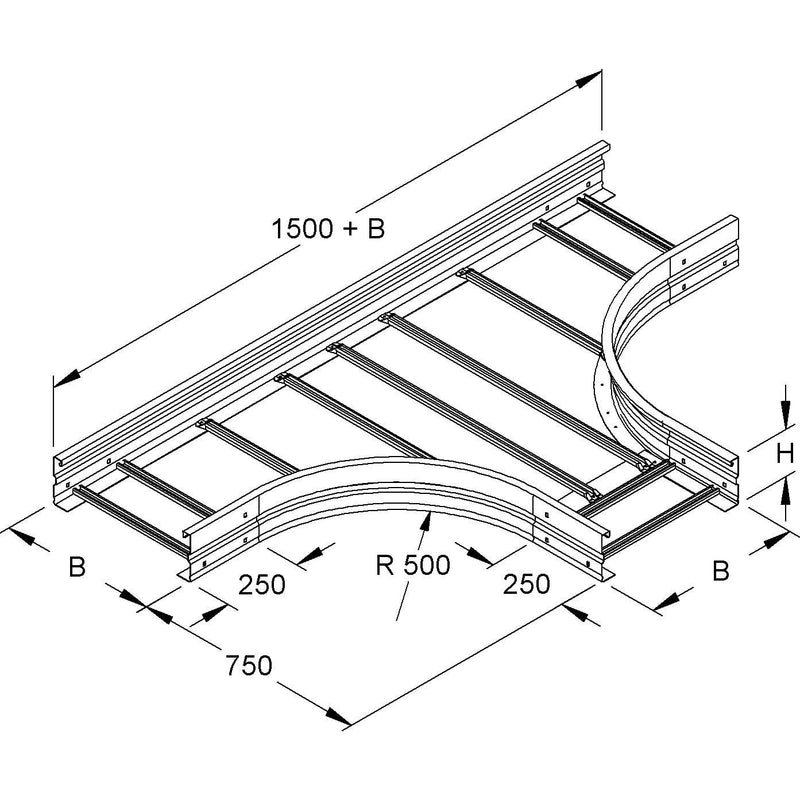

T-Stück, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, formstabil durch eingenietete, nach oben offene C-Profilsprossen mit 16 mm Schlitzweite, für Weitspannkabelrinnen, zur Herstellung von 90° T-Abgängen. Stoßstellenverbinder WSV 150.500 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschellen (B... und BK...) finden Sie im KI Katalog. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelleiter WSL 150... Weitspannkabelleiter WSLM 150... Abmessungen (ca. Maße) Höhe H x Breite B : 150 x 200 mm Länge in Hauptrichtung : 1500 mm + B Länge in Abgangsrichtung : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Ausführung des Seitenholms	Profil (offen)
Ausführung der Sprosse	Profil ungelocht
Kabelleiterhöhe	150 mm
Kabelleiterbreite	1700 mm
Kabelleiter-Abgangsbreite	200 mm
Ausführung symmetrisch	ja
Innenradius	500 mm
Ausführung	integrierter Verbinder
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Niedax - T-Stück für Kabelleiter T-Stück WSTR 150.200
