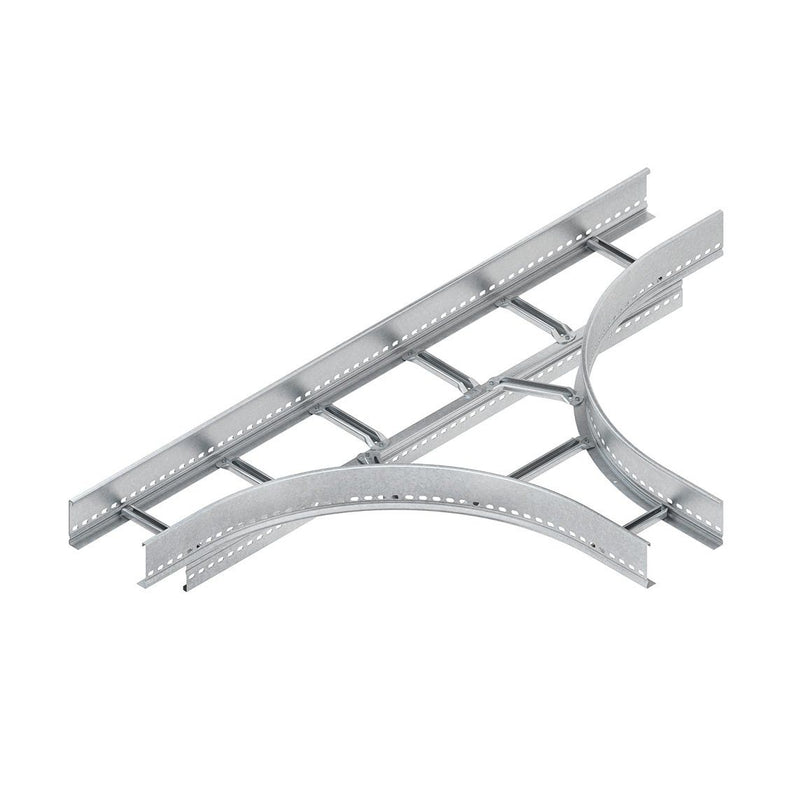

Niedax - T-Stück für Kabelleiter T-Stück KLT 100.303 F

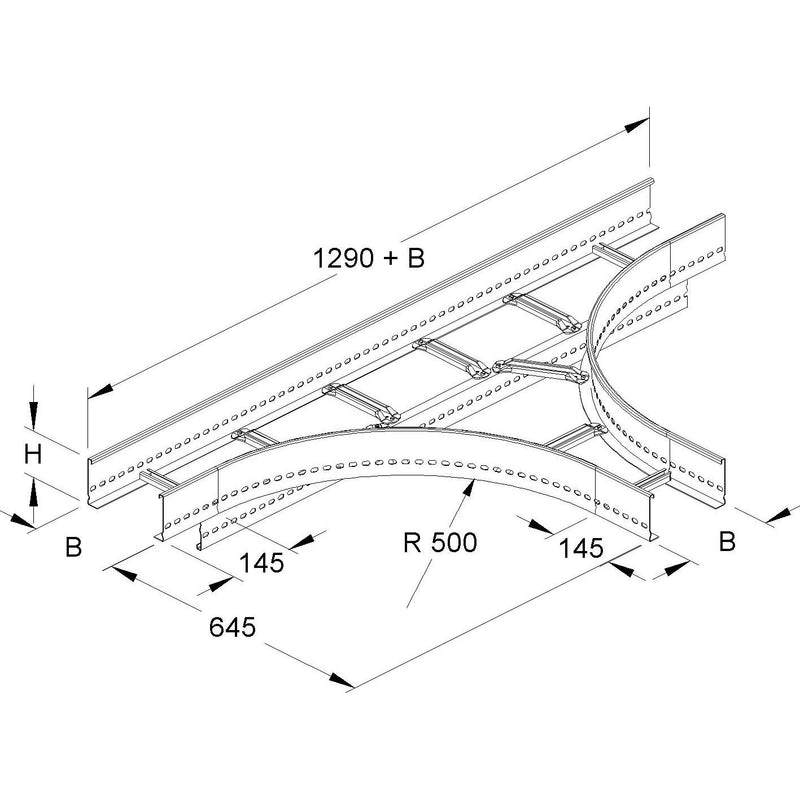

T-Stück, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 11 mm Schlitzweite, zur Herstellung von horizontalen 90° T-Abgängen. Stoßstellenverbinder KSV 100... bitte separat bestellen. Passende Bügelschellen (BA... und BAK... sowie B... und BK...). für Kabelleiter : KL 100... Abmessungen (ca. Maße) H x B : 100 x 300 mm Länge in Hauptrichtung : 1290 mm + B Länge in Abgangsrichtung : 645 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Ausführung des Seitenholms	Profil (offen)
Ausführung der Sprosse	Profil ungelocht
Kabelleiterhöhe	100 mm
Kabelleiterbreite	1590 mm
Kabelleiter-Abgangsbreite	300 mm
Ausführung symmetrisch	ja
Innenradius	500 mm
Ausführung	ohne Verbinder
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Niedax - T-Stück für Kabelleiter T-Stück KLT 100.303 F
