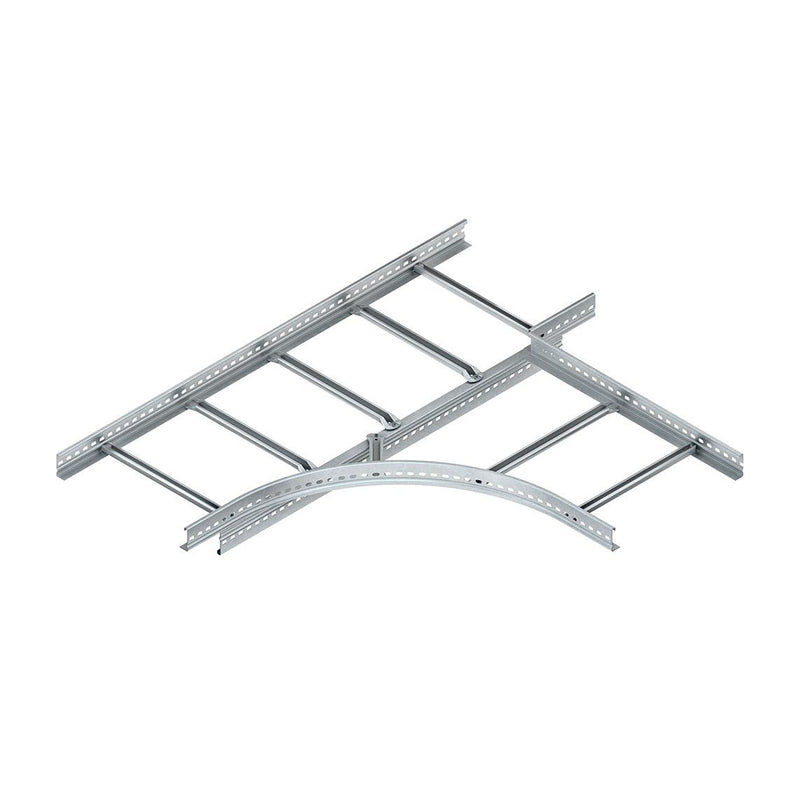

Niedax - T-Stück für Kabelleiter T-Abgang KLAR 60.403 rechts

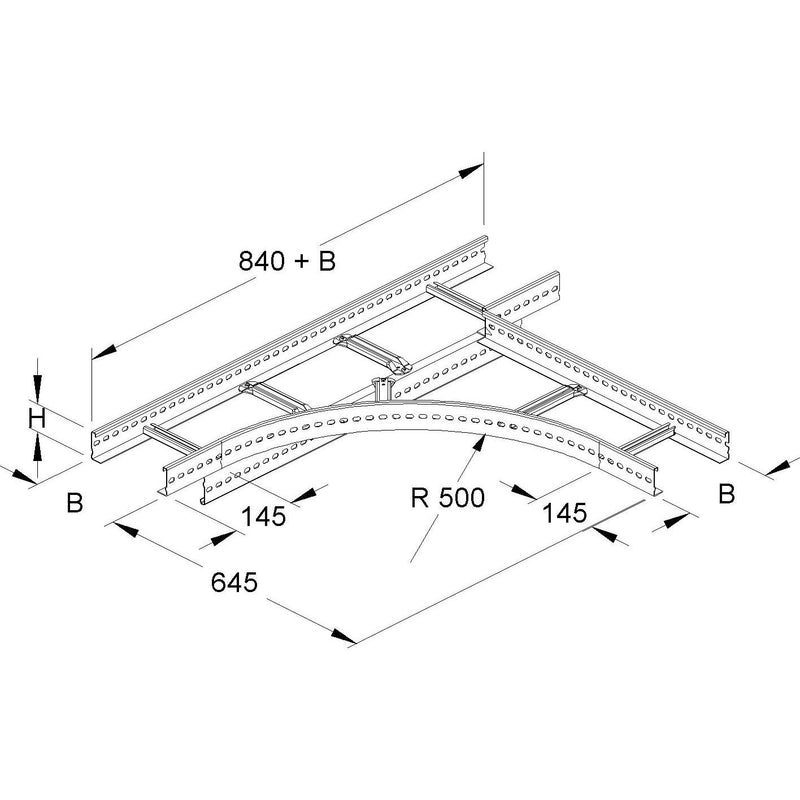

T-Abgang, rechts, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 11 mm Schlitzweite, zur Herstellung von T-Verbindungen die von der Hauptrichtung aus gesehen rechts den Abgang haben. Stoßstellenverbinder KSV 60... bitte separat bestellen. Passende Bügelschellen (BA... und BAK... sowie B... und BK...). für Kabelleiter : KL 60... Abmessungen (ca. Maße) H x B : 60 x 400 mm Länge in Hauptrichtung : 840 mm + B Länge in Abgangsrichtung : 645 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Ausführung des Seitenholms	Profil (offen)
Ausführung der Sprosse	Profil ungelocht
Kabelleiterhöhe	60 mm
Kabelleiterbreite	1240 mm
Kabelleiter-Abgangsbreite	400 mm
Ausführung symmetrisch	ja
Innenradius	500 mm
Ausführung	ohne Verbinder
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Niedax - T-Stück für Kabelleiter T-Abgang KLAR 60.403 rechts
