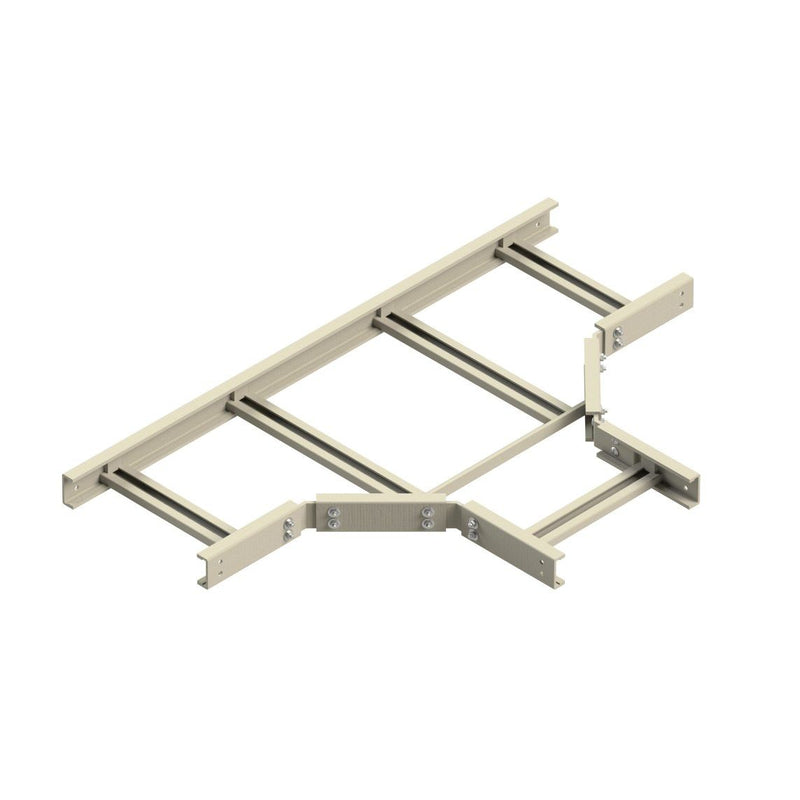

Niedax - T-Stück für Kabelleiter GFK-T-Stück ULLTE 100.800 100x800mm

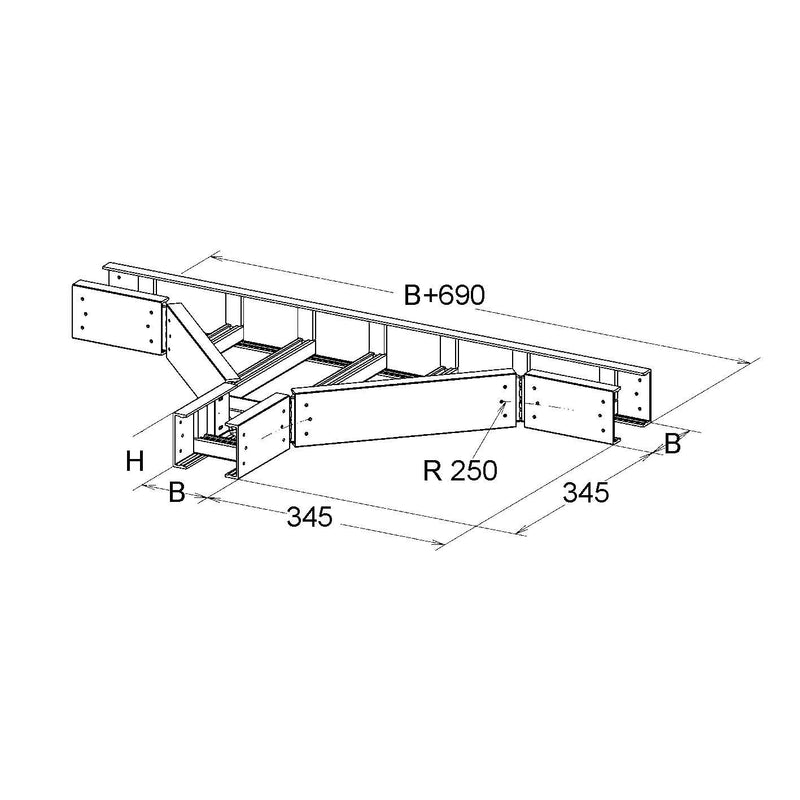

GFK-T-Stück, pultrudiert, mit nach oben offenen gelochten Sprossen aus C-Profil mit ca. 15 mm Schlitzweite, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist darauf zu achten, dass das Anbau T-Stück an jedem Kabelleiterzugang mit Auslegern unterstützt wird. Eine zusätzliche mittlere Unterstützung sollte vorgesehen werden. Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelleiterzugang mit 4 FKM 6x20 E4 verschraubt sein. Die Stoßstellenverbinder ULGH 100... und ULIH 100 E4 sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. für GFK-Kabelleiter : UL 100... ULL 100... Abmessungen (ca. Maße) H x B : 100 x 800 mm Länge in Hauptrichtung : 690 mm + B Radius : 250 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details
Ausführung des Seitenholms	Profil (offen)
Ausführung der Sprosse	Profil gelocht
Kabelleiterhöhe	100 mm
Kabelleiterbreite	800 mm
Kabelleiter-Abgangsbreite	800 mm
Ausführung symmetrisch	ja
Innenradius	250 mm
Ausführung	ohne Verbinder
Geeignet für Funktionserhalt	nein
Werkstoff	Kunststoff
Werkstoffgüte	GFK
Oberflächenschutz	sonstige
Einsatztemperatur	-80..130 °C
Farbe	grau
RAL-Nummer	7032

Lieferumfang:
1 x Niedax - T-Stück für Kabelleiter GFK-T-Stück ULLTE 100.800 100x800mm
