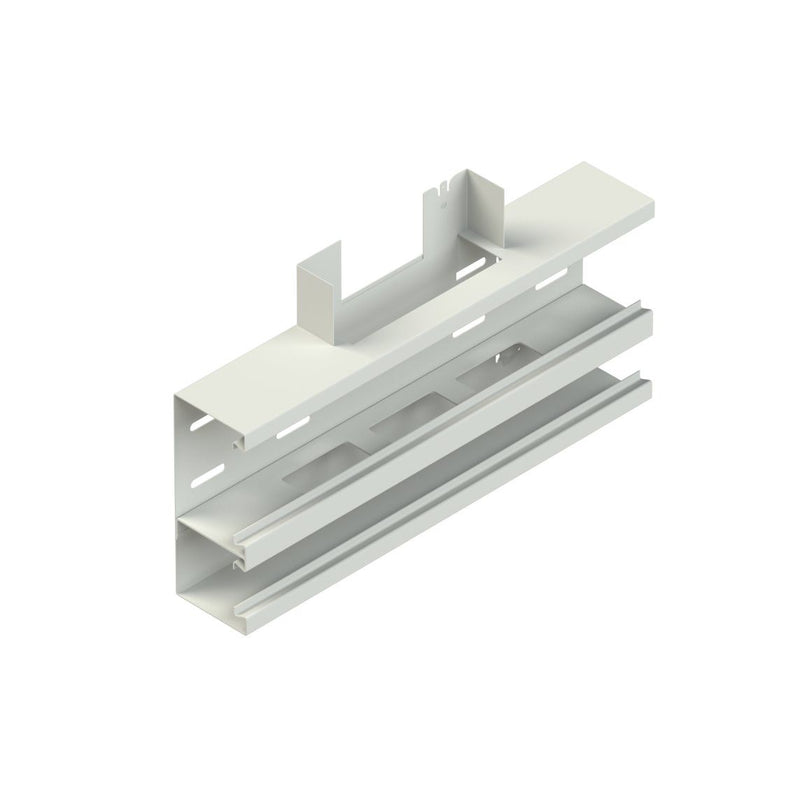

Niedax - T-Stück für Geräteeinbaukanal GK-T-Stück 90Gr. DKT 170-78T70 VW 170x70mm

T-Stück 90°, doppelzügig asymmetrisch, ohne Bodenlaschen für die Aufnahme der Trennstege und ohne rückwärtiger Befestigungslochung, mit zwei, mittels nachträglich montierbarem, selbstkontaktierenden Trennprofil aus Aluminium mit Kabeldurchführöffnungen getrennten, unterschiedlich großen Leitungszügen, durch wechselseitige Anordnungsmöglichkeit des gelochten Trennprofils kann bauseitig der Abgang nach oben/unten mit nur einem Formstück realisiert werden, Sichtflächen in RAL Farbton gemäß Herstellerkatalog elektrostatisch pulverbeschichtet, der Potentialausgleich erfolgt über die Potentialausgleichsleitung GSLH... und den Stoßstellenverbinder GSVA... oder die Potentialausgleichsklemme GPK 63, wenn diese elektrisch mit dem Kanalunterteil verbunden werden, Zubehör für den Potentialausgleich bitte gesondert bestellen. Durchgehende Kanalhöhe H = abgehende Kanalhöhe H! VDE zertifiziert! Verwendung für : Gerätekanal DKU 170-78T70 VW Abmessungen (ca. Maße) Höhe H x Tiefe T : 170 x 70 mm Länge L : 400 mm Deckelöffnung : 78 mm und 38 mm Teilung der Leitungszüge : 105 mm und 65 mm Trennprofil Kabeldurchführöffnung : 30 x 65 mm mittiger Lochabstand : 85 mm Farbton : verkehrsweiß RAL : 9016 (ähnlich) Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Breite	170 mm
Tiefe	70 mm
Breite des Abzweigs	170 mm
Anzahl der Oberteile	2
Oberteilbreite 1	78 mm
Oberteilbreite 2	38 mm
Symmetrisch	nein
Ausführung	Unterteil
Werkstoff	Stahl
Werkstoffgüte	sonstige
Halogenfrei	ja
Antibakterielle Behandlung	nein
Oberflächenschutz	bandverzinkt und beschichtet
Farbe	weiß
RAL-Nummer	9016
Mit Schutzfolie	ja
Mit Kanalverbinder	nein
Montagelochung im Boden	nein
Montageart der Oberteile	innenliegend
Mit Kabelhalteklammer	nein
Schutzart (IP)	IP20
Einsatztemperatur	-5..60 °C

Lieferumfang:
1 x Niedax - T-Stück für Geräteeinbaukanal GK-T-Stück 90Gr. DKT 170-78T70 VW 170x70mm
