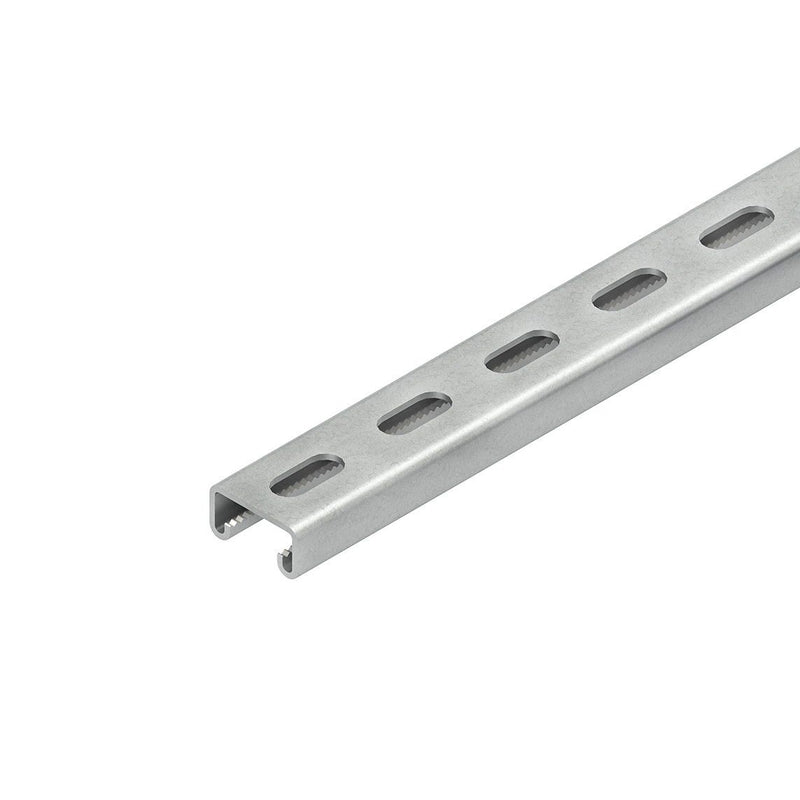

Niedax - Stiel/Profilschiene Ankerschiene C-Profil 2997Z/6 FL 41x21x6000mm − 6 Meter

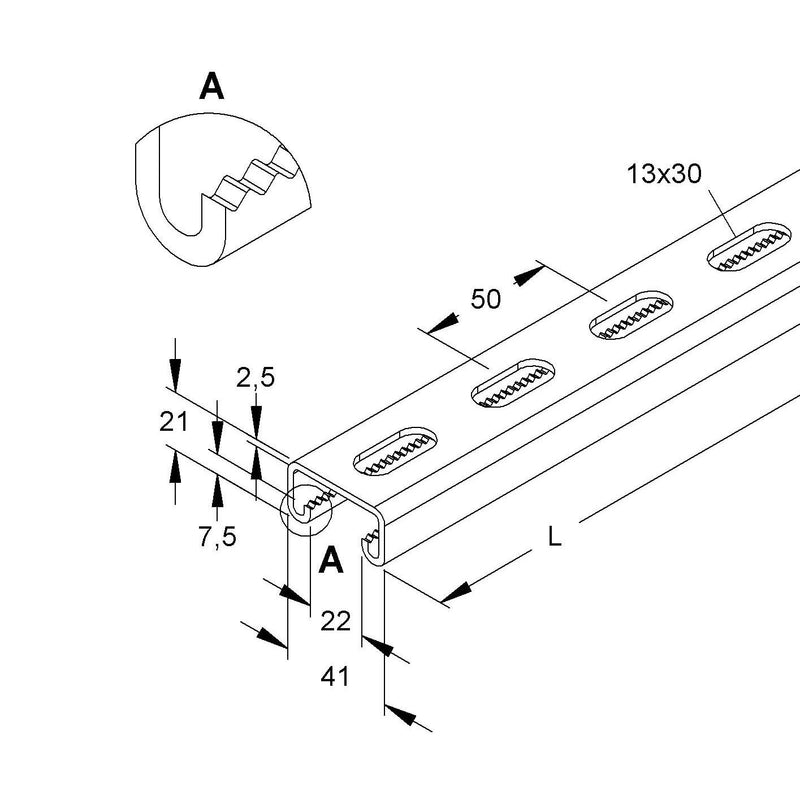

Ankerschiene Modell 2997Z, C-Profil mit Verzahnung, gelocht. Gleitmutter GMZ M... F und Schrauben oder Hammerkopfschraube HMZ M10/... F bitte separat bestellen. Passende Bügelschellen (BU... und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 86 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 21 x 41 x 2,5 mm Schlitzweite : 22 mm Profillochung : 13 x 30 mm mittiger Abstand : 50 mm Lieferlänge L : 6000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Länge	6000 mm
Breite	41 mm
Höhe	21 mm
Schlitzbreite	22 mm
Materialstärke	2,5 mm
Profilform	C-Profil
Ausführung	Einfachprofil
Art der Lochung	Rücken gelocht
Lochbreite	13 mm
Mit Zahnung	ja
Abbrechbar	nein
Flächenträgheitsmoment ly	1,25 cm4
Flächenträgheitsmoment lz	5,33999999 cm4
Widerstandsmoment Wy	1,01 cm³
Widerstandsmoment Wz	2,6 cm³
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt
Gewicht	1,84325 kg

Lieferumfang:
1 x Niedax - Stiel/Profilschiene Ankerschiene C-Profil 2997Z/6 FL 41x21x6000mm (6 Meter)
