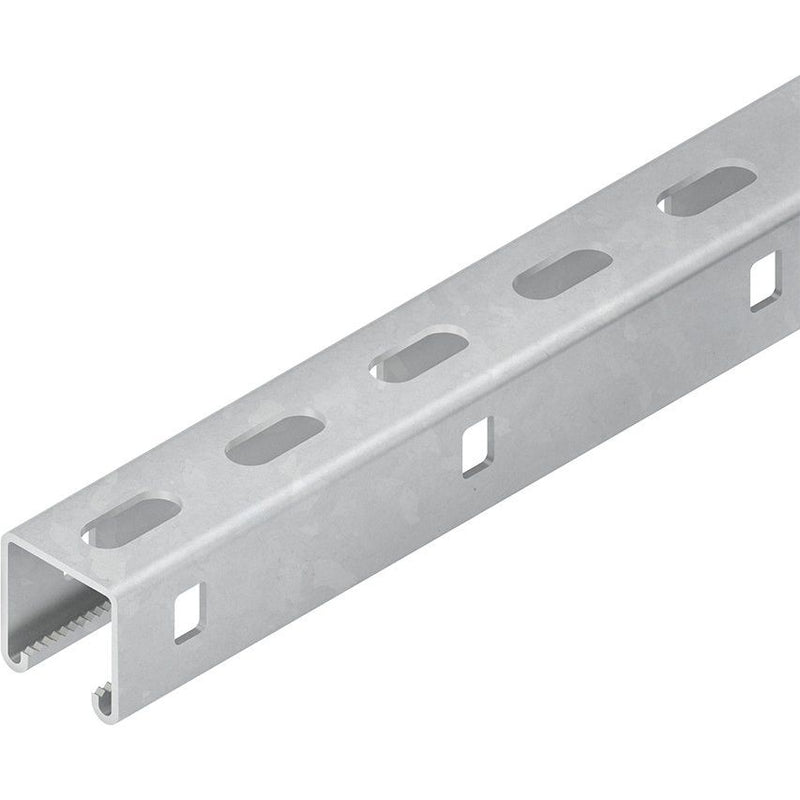

Niedax - Stiel/Profilschiene Ankerschiene 2996Z/3 E3L − 3 Meter

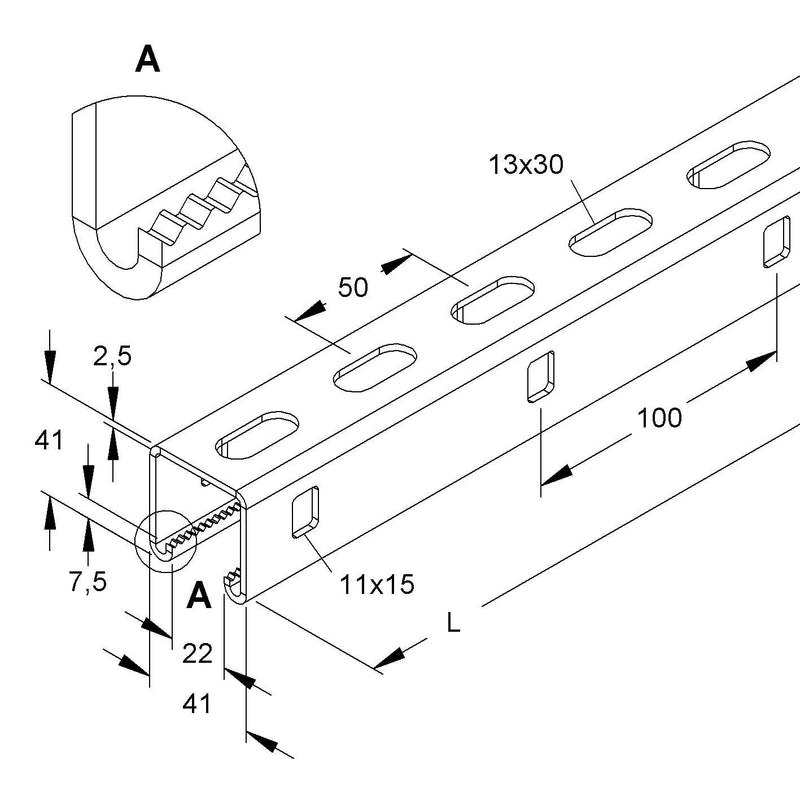

Ankerschiene Modell 2996Z, C-Profil mit Verzahnung, gelocht, mit zusätzlicher durchgehender Seitenlochung. Gleitmutter GMZ M...-22 E5 und Schrauben bitte separat bestellen. Passende Bügelschellen (BU... und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 88/96 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 41 x 41 x 2,5 mm Schlitzweite : 22 mm Profilbodenlochung : 13 x 30 mm mittiger Abstand : 50 mm Profilseitenlochung : 11 x 15 mm mittiger Abstand : 100 mm Lieferlänge L : 3000 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Technische Details
Länge	3000 mm
Breite	41 mm
Höhe	41 mm
Schlitzbreite	22 mm
Materialstärke	2,5 mm
Profilform	C-Profil
Ausführung	Einfachprofil
Art der Lochung	3 Seiten gelocht
Lochbreite	13 mm
Mit Zahnung	nein
Abbrechbar	nein
Flächenträgheitsmoment ly	6,98 cm4
Flächenträgheitsmoment lz	9 cm4
Widerstandsmoment Wy	3,02 cm³
Widerstandsmoment Wz	4,38999999 cm³
Geeignet für Funktionserhalt	nein
Werkstoff	rostfreier Stahl
Werkstoffgüte	rost- und säurebeständiger Stahl
Oberflächenschutz	sonstige
Gewicht	2,4256 kg

Lieferumfang:
1 x Niedax - Stiel/Profilschiene Ankerschiene 2996Z/3 E3L − 3 Meter
