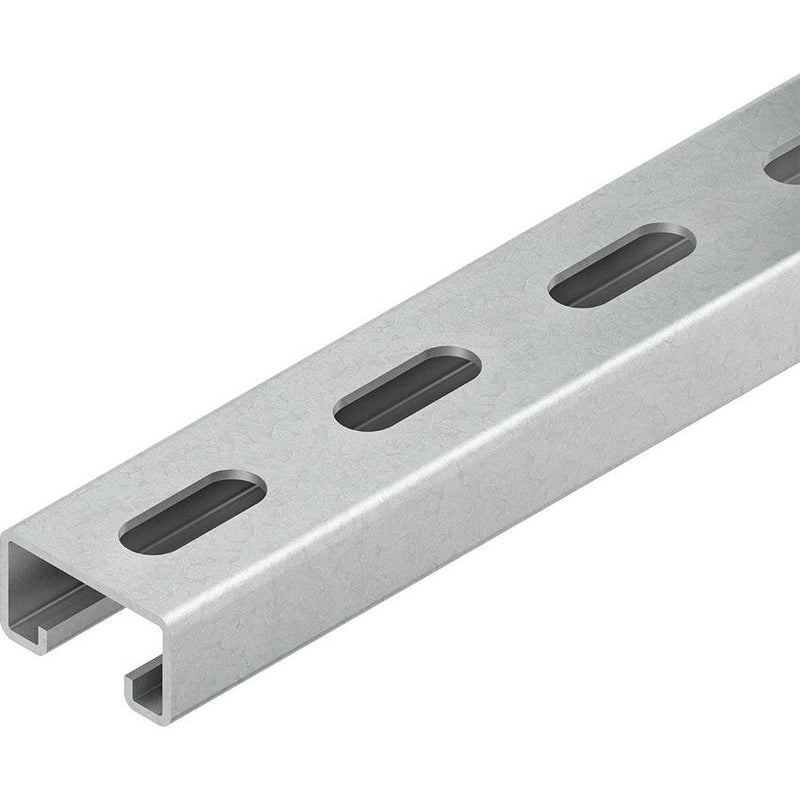

Niedax - Stiel/Profilschiene Ankerschiene 2986/500 FL

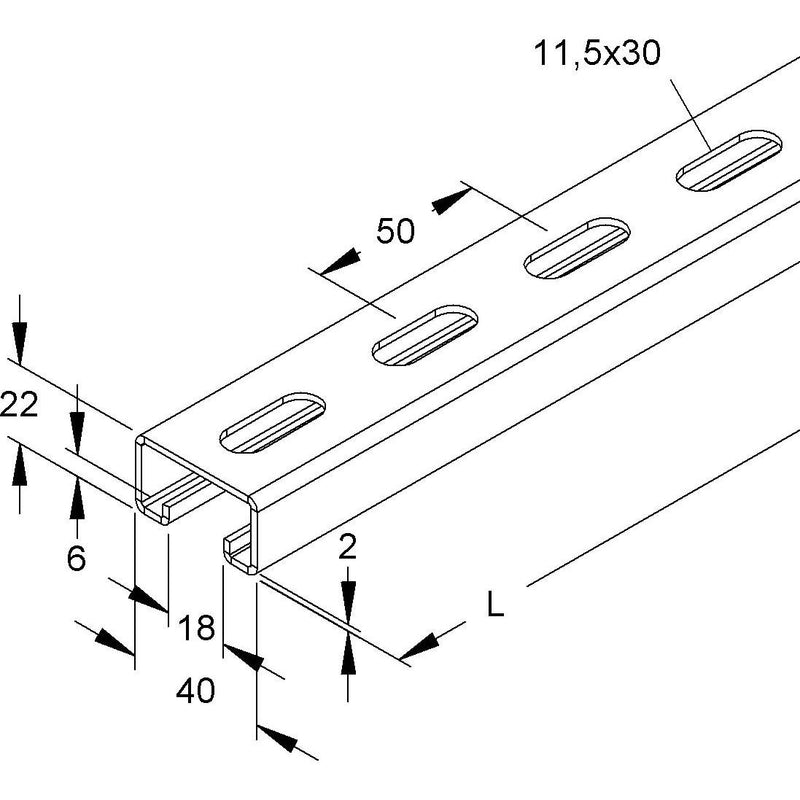

Ankerschiene Modell 2986, C-Profil nach DIN EN 60715, gelocht. Passende Bügelschellen (BU... und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 86 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Die Befestigung der Ankerschiene mit dem Baugrund, sowie die Befestigungsabstände sind dem jeweils gültigen Prüfzeugnis zu entnehmen. Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 22 x 40 x 2 mm Schlitzweite : 18 mm Profillochung : 11,5 x 30 mm mittiger Abstand : 50 mm Lieferlänge L : 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Länge	500 mm
Breite	40 mm
Höhe	22 mm
Schlitzbreite	18 mm
Materialstärke	2 mm
Profilform	C-Profil
Ausführung	Einfachprofil
Art der Lochung	Rücken gelocht
Lochbreite	11,5 mm
Mit Zahnung	nein
Abbrechbar	nein
Flächenträgheitsmoment ly	1,37 cm4
Flächenträgheitsmoment lz	4,50999999 cm4
Widerstandsmoment Wy	1,11 cm³
Widerstandsmoment Wz	2,25 cm³
Geeignet für Funktionserhalt	ja
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt
Gewicht	0,81983 kg

Lieferumfang:
1 x Niedax - Stiel/Profilschiene Ankerschiene 2986/500 FL
