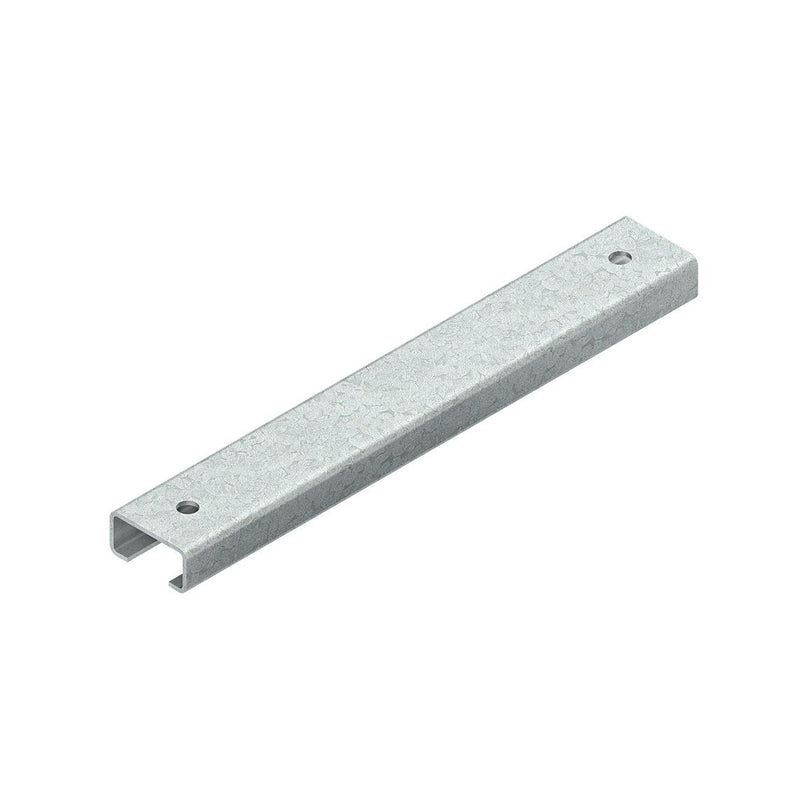

Niedax - Stiel/Profilschiene Ankerschiene 2970/200-2 SL

Ankerschiene Modell 2970, C-Profil nach DIN EN 60715, mit zwei Endlochungen. Passende Bügelschellen (B... und BK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 70 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 15 x 30 x 1,5 mm Schlitzweite : 16 mm Endlochungen : Ø 6,5 mm Abstand zu den Profilenden : 15,5 mm Lieferlänge L : 200 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Länge	200 mm
Breite	30 mm
Höhe	15 mm
Schlitzbreite	16 mm
Materialstärke	1,5 mm
Profilform	C-Profil
Ausführung	Einfachprofil
Art der Lochung	Rücken gelocht
Lochbreite	6,5 mm
Mit Zahnung	nein
Abbrechbar	nein
Flächenträgheitsmoment ly	0,28 cm4
Flächenträgheitsmoment lz	1,22 cm4
Widerstandsmoment Wy	0,31 cm³
Widerstandsmoment Wz	0,81 cm³
Geeignet für Funktionserhalt	ja
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Gewicht	0,1502 kg

Lieferumfang:
1 x Niedax - Stiel/Profilschiene Ankerschiene 2970/200-2 SL
