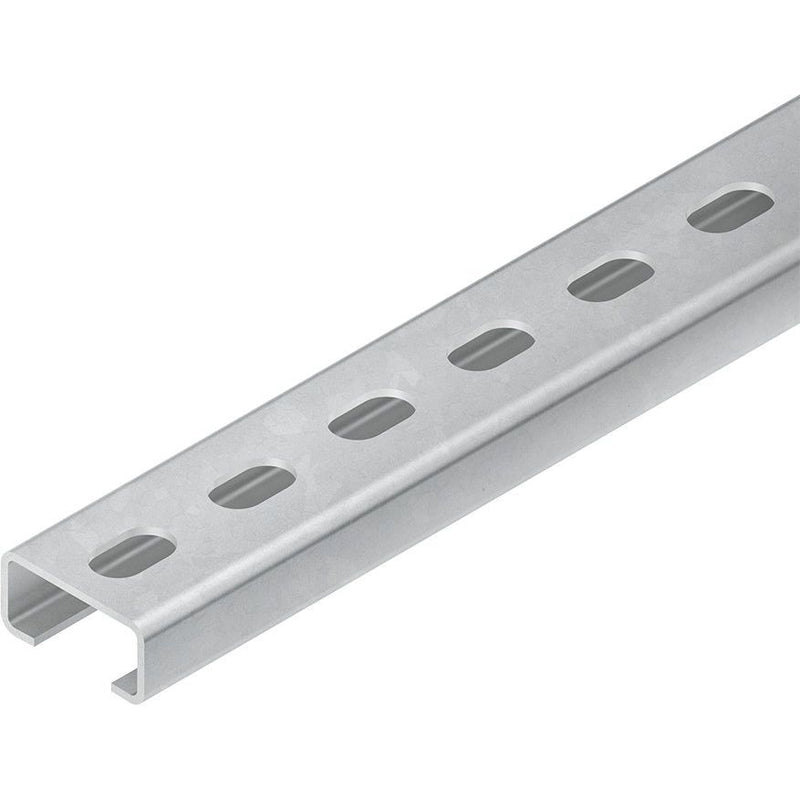

Niedax - Stiel/Profilschiene Ankerschiene 2970/2 E3L − 2 Meter

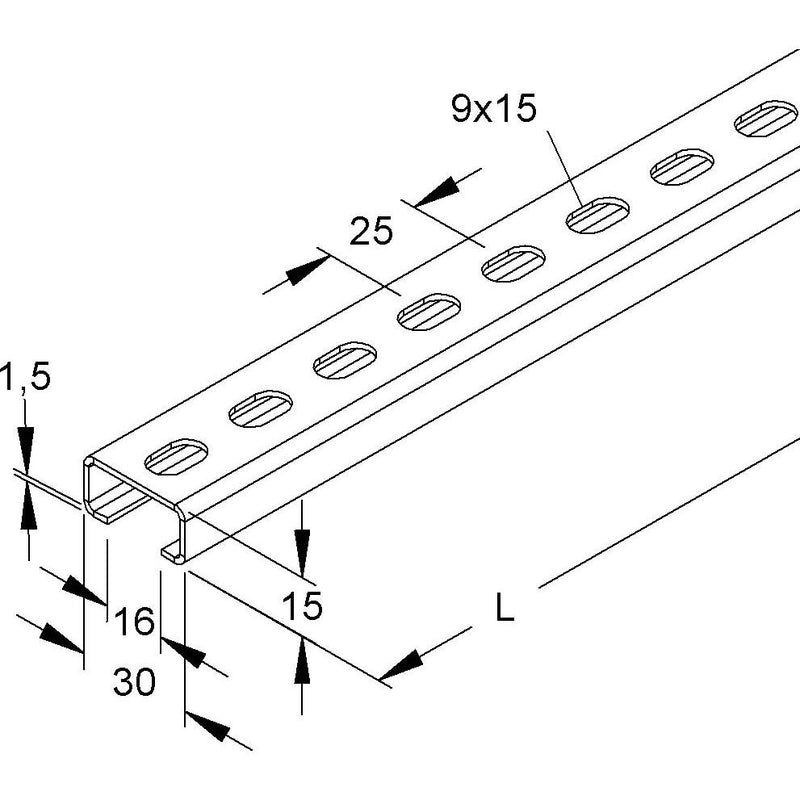

Ankerschiene Modell 2970, C-Profil nach DIN EN 60715, gelocht. Passende Bügelschellen (B... und BK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 70 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 15 x 30 x 1,5 mm Schlitzweite : 16 mm Profillochung : 9 x 15 mm mittiger Abstand : 25 mm Lieferlänge L : 2000 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Technische Details
Länge	2000 mm
Breite	30 mm
Höhe	15 mm
Schlitzbreite	16 mm
Materialstärke	1,5 mm
Profilform	C-Profil
Ausführung	Einfachprofil
Art der Lochung	Rücken gelocht
Lochbreite	7,5 mm
Mit Zahnung	nein
Abbrechbar	nein
Flächenträgheitsmoment ly	0,28 cm4
Flächenträgheitsmoment lz	1,22 cm4
Widerstandsmoment Wy	0,31 cm³
Widerstandsmoment Wz	0,81 cm³
Geeignet für Funktionserhalt	ja
Werkstoff	rostfreier Stahl
Werkstoffgüte	rost- und säurebeständiger Stahl
Oberflächenschutz	sonstige
Gewicht	0,71475 kg

Lieferumfang:
1 x Niedax - Stiel/Profilschiene Ankerschiene 2970/2 E3L − 2 Meter
