Niedax - Schraubklemme EKLIPS-Stangenbf. SRH

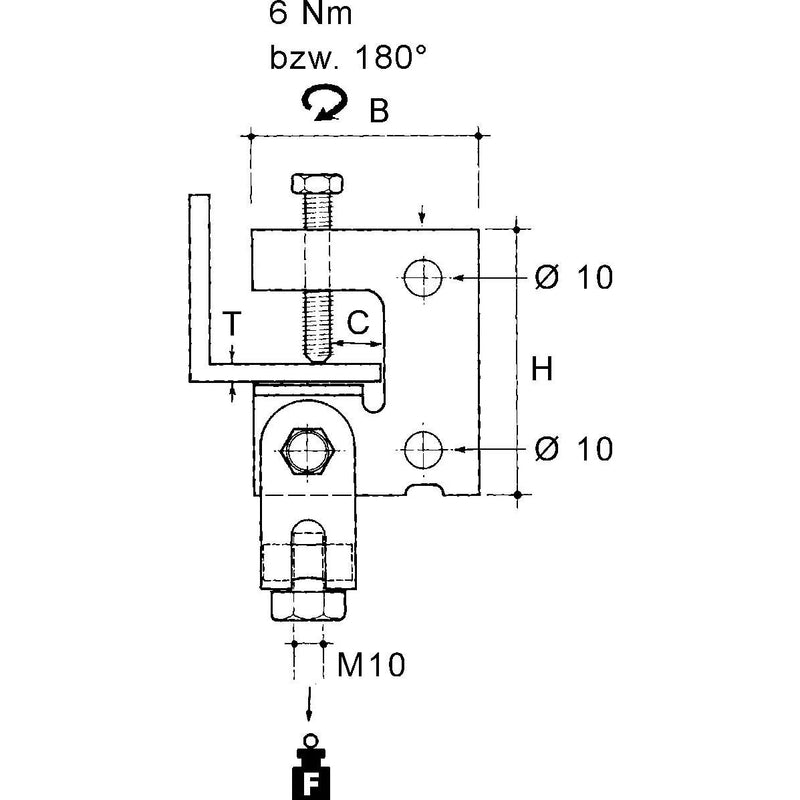

E-Klips, Schraubklemme mit Gelenk, zum Anschrauben an verschiedenste Trägerflansche. Abmessungen (ca. Maße) für Flanschstärke T : 1 - 25 mm Breite B x Höhe H (ohne Gelenk) : 60 x 71 mm Abstand Schraubklemme innen bis Klemmschraube C : 12 mm seitliche Befestigungslochungen : 2 x Ø 10 mm Gelenkgewindesanschluss : M 10 Tragfähigkeit F : 2 kN Werkstoff : Stahl, mechanisch verzinkt/passiviert nach DIN EN ISO 9227

Technische Details
Ausführung	mit Innengewinde
Montage horizontal	ja
Montage vertikal	ja
Werkstoff	Stahl
Werkstoffgüte	Federstahl
Oberflächenschutz	galvanisch/elektrolytisch verzinkt
Gewindeart	metrisch
Gewindemaß (metrisch)	10
Gewindemaß Anschluss 2 (metrisch)	10
Geeignet für Flanschstärke	1..25 mm
Bohrungsdurchmesser	10 mm
Zulässige Nutzlast	2000 N

Lieferumfang:
1 x Schraubklemme EKLIPS-Stangenbf. SRH
