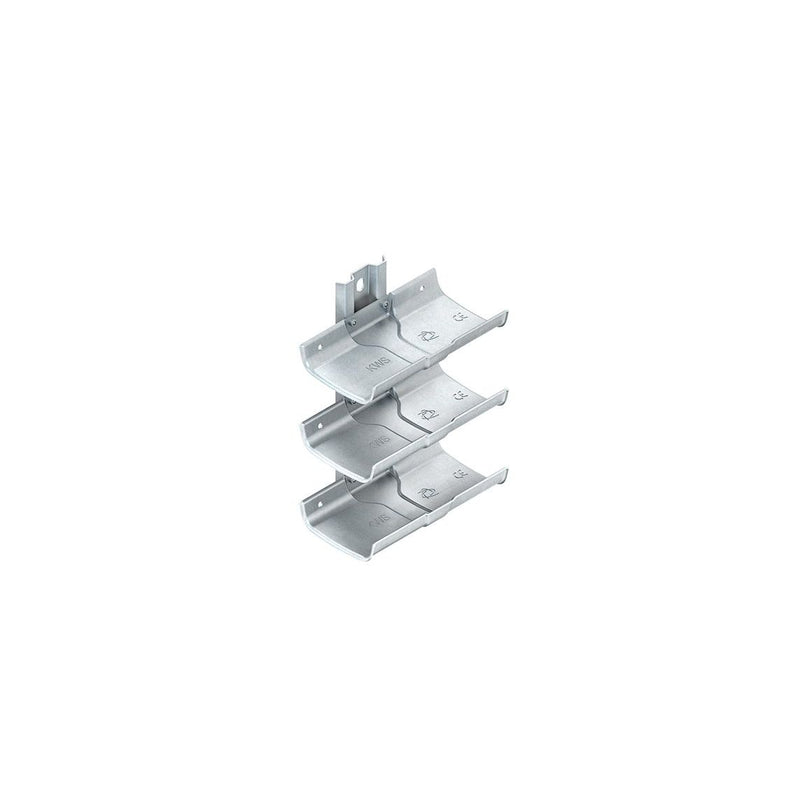

Niedax - Rohr-/Kabelhalter für Kabeltragsystem Kabeltragwannensystem KWS 3 F 3-fach

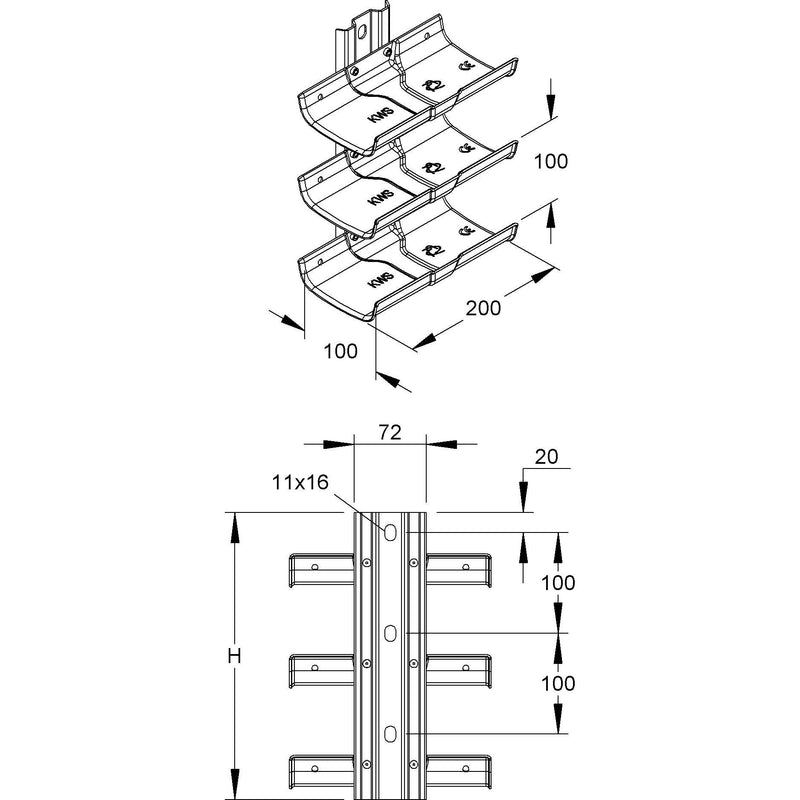

Kabeltragwannensystem, für die Wandmontage oder zur Befestigung an Schienen. In Anlehnung an die VDE 0298-565-1 und VDE 0298-565-2 sollte ein max. Stützabstand von 0,8 m nicht überschritten werden. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund und wenn im Klemmbereich die Oberflächen der vertikal verlaufenden Profil-/Ankerschienen und der Wannentragschienen aus Stahl oder verzinktem Stahl sind. Ist der Klemmbereich mit einem Farbanstrich versehen, muss dieser entfernt werden, da sonst die Tragfähigkeit nicht gegeben bzw. gewährleistet ist. Gefahr des Abrutschens! 1. Das Kabeltragwannensystem in den Wannenbreiten 40, 50, 60, 70, 80 und 120 mm auf Anfrage als Sonderanfertigung lieferbar. Befestigungsmaterial muss, je nach Anwendungsfall, gesondert bestellt werden. Abmessungen (ca. Maße) Wanne B x L : 100 x 200 mm Anzahl der Tragwannen übereinander : 3 Abstand der Tragwannen : 100 mm Tragfähigkeit F bei B/2 : 0,5 kN Schiene H x B : 285 x 72 mm Schienenlochung : 11 x 16 mm mittiger Lochabstand : 100 mm Anzahl der Lochung : 3 Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Werkstoff	Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt

Lieferumfang:
1 x Niedax - Rohr-/Kabelhalter für Kabeltragsystem Kabeltragwannensystem KWS 3 F 3-fach
