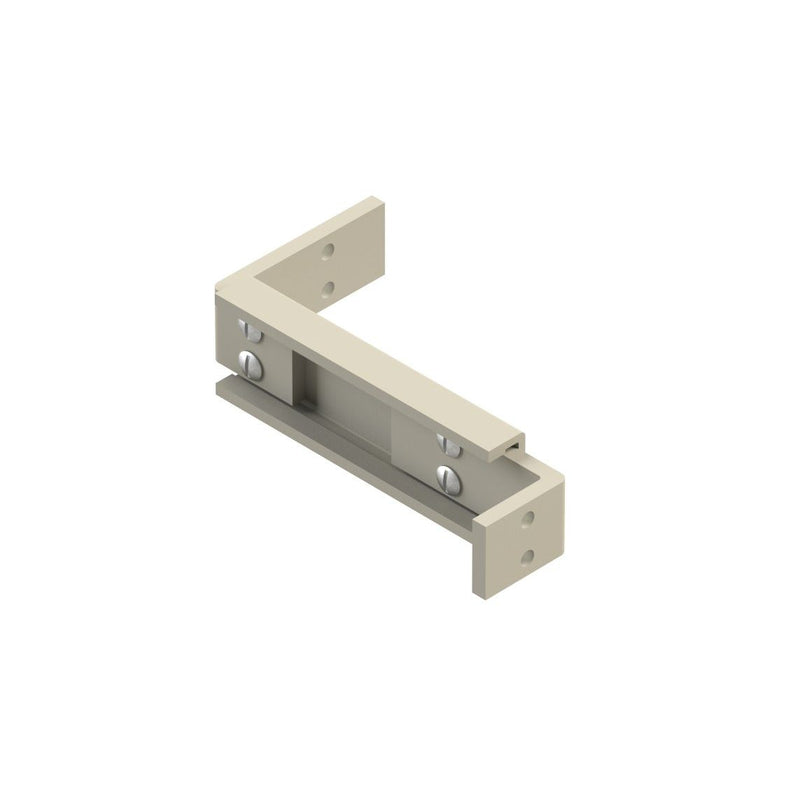

Niedax - Reduzierstück für Kabelleiter GFK-Reduzierung ULRU 150.500

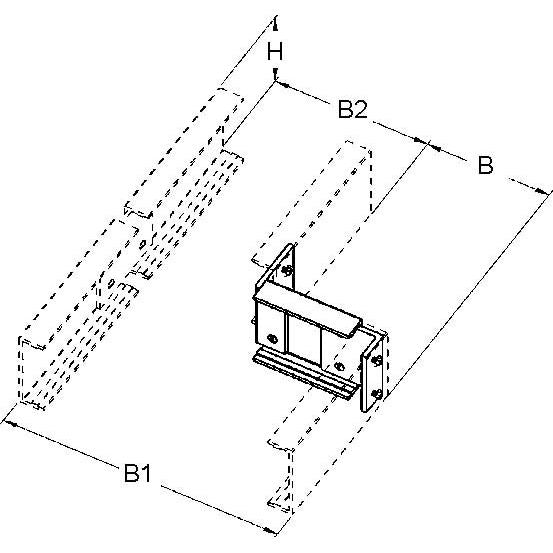

GFK-Reduzierung, pultrudiert, zur Reduzierung und Erweiterung von durchlaufenden Kabelleitern, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. GFK-Reduzierung, pultrudiert, mit gelochten Verbindungslaschen, zur Reduzierung und Erweiterung von durchlaufenden Kabelleitern, das Maße B entspricht der Reduzierung/Erweiterung, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist auf Folgendes zu achten: - Bei der Verbindung der Reduzierung ist eine Montagedistanz von ca. 30 mm zu berücksichtigen. - Die Reduzierung muss mit einem Ausleger unterstützt werden. - Um eine ordnungsgemäße Montage zu gewährleisten, muss die Reduzierung und der Verbinder an dem Kabelleiterübergang mit je 4 FKM 6X20 E4 verschraubt sein. GFK-Reduzierung mit Verbindungslaschen (1) aus Edelstahl auf Anfrage. Die Stoßstellenverbinder ULGH 150 und ULIH 150 E4 sind nicht im Lieferumfang enthalten (bitte gesondert bestellen). Verwendung für : GFK-Kabelleiter UL 150... GFK-Kabelleiter ULL 150... Abmessungen (ca. Maße) H x B : 150 x 500 mm ReduzierungsMaße B : 500 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Werkstoff Schrauben : Edelstahl, Werkstoff Nr. 1.4404, AISI 316L Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details
Ausführung des Seitenholms	Profil (offen)
Breite (großes Maß)	500 mm
Bauform	Reduzierung symmetrisch
Höhe des Seitenholms	150 mm
Geeignet für Funktionserhalt	nein
Werkstoff	Kunststoff
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	GFK
Oberflächenschutz	sonstige
Einsatztemperatur	-80..130 °C
Farbe	grau
RAL-Nummer	7032

Lieferumfang:
1 x Niedax - Reduzierstück für Kabelleiter GFK-Reduzierung ULRU 150.500
