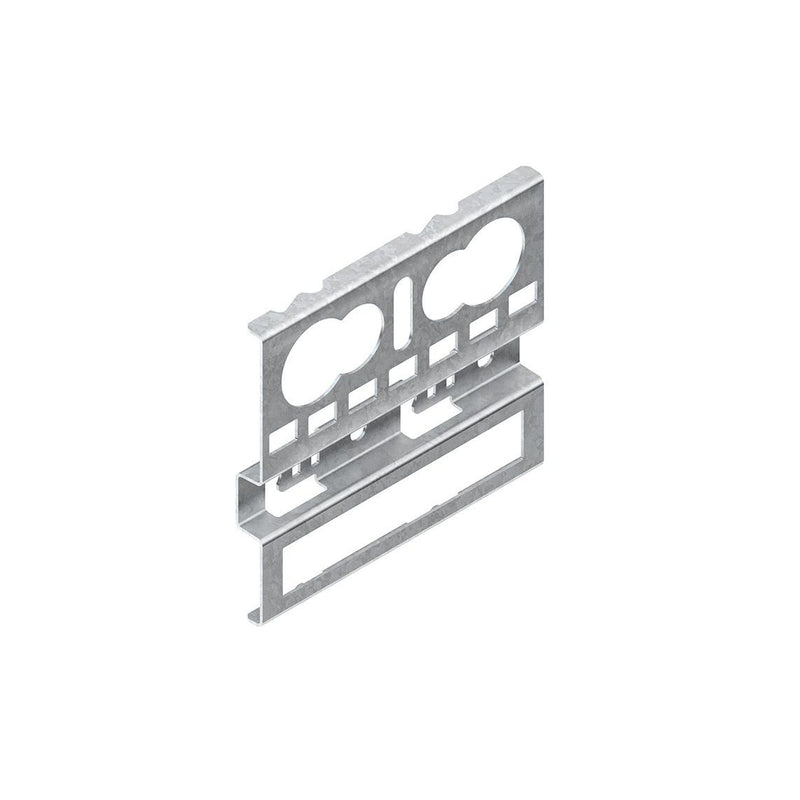

Niedax - Montageplatte für Kabeltragsystem Universalbefest.Platte MTCUP 100 S schraubl.Befes.St/vz

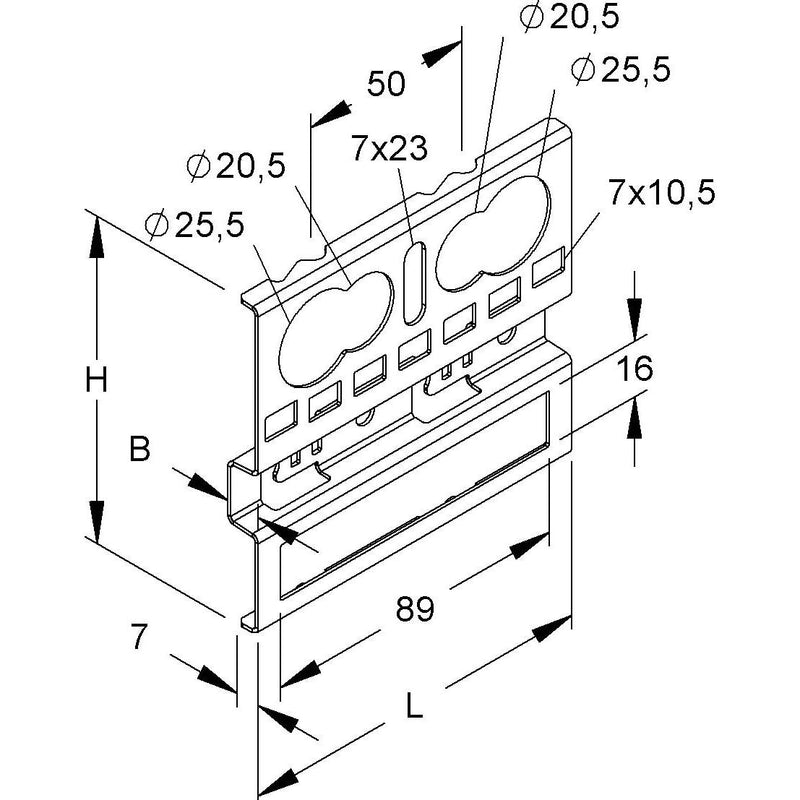

Universalbefestigungsplatte für Gitterrinnen, schaublos, zur Bodenmontage in Gitterrinnen mit mindestens zwei Längsdrähten mit einem mittigen Abstand von 50 mm für Bügelschellenverlegungen B(K)..., Trennsteg- und Kabelbinderbefestigungen, zum seitlichen Anbau an Gitterrinnen mit mindestens zwei seitlichen Längsdrähten mit einem mittigen Abstand von = 25 mm für die Montage von Verteiler- und Abzweigdosen sowie Kabelverschraubungen. Zur Sicherung gegen Aushebeln kann die Lasche mittels einem Schraubendreher umgelegt werden. Verwendung für : Bodenmontage Gitterrinnen MTC..., MTS..., GR..., GRS... und GRC... ab Breite 100 mm Seitenanbau Gitterrinnen MTC 54..., MTC 105..., MTS..., MTCG 50.100, GR 60..., GRS 60... und GRC 60... Abmessungen (ca. Maße) H x B x L : 94 x 10 x 104 mm für Draht-Ø : 3,9 - 6 mm Bodenmontage mittiger Längsdrahtabstand : 50 mm Seitenmontage mittiger Längsdrahtabstand : = 25 mm mittige vertikale Langlochung : 7 x 23 mm Kabelverschraubungslochungen : Ø 20,5 mm und Ø 25,5 mm Kabelbinder-/Verteiler-und Abzweigdosenlochungen : 7 x 10,5 mm Bügelschellenauslass : 16 x 89 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Ausführung	horizontal/vertikal
Plattenhöhe	94 mm
Plattenbreite	10 mm
Befestigungsart	Klemmbefestigung
Werkstoff	Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Montageplatte

Keine Downloads vorhanden.
