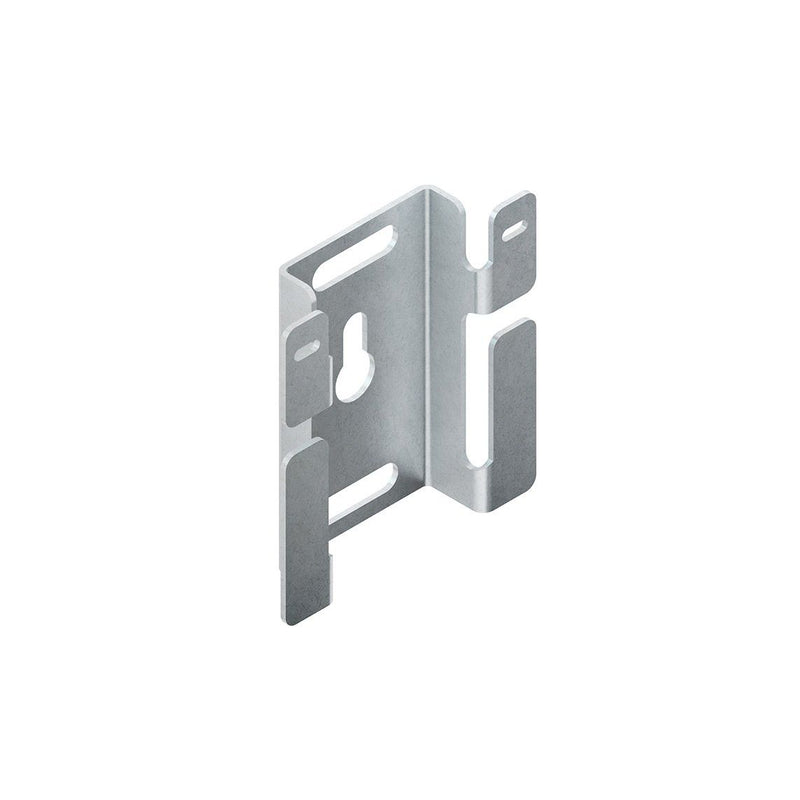

Niedax - Montageplatte für Kabeltragsystem Montagebügel GRMB 50 E3

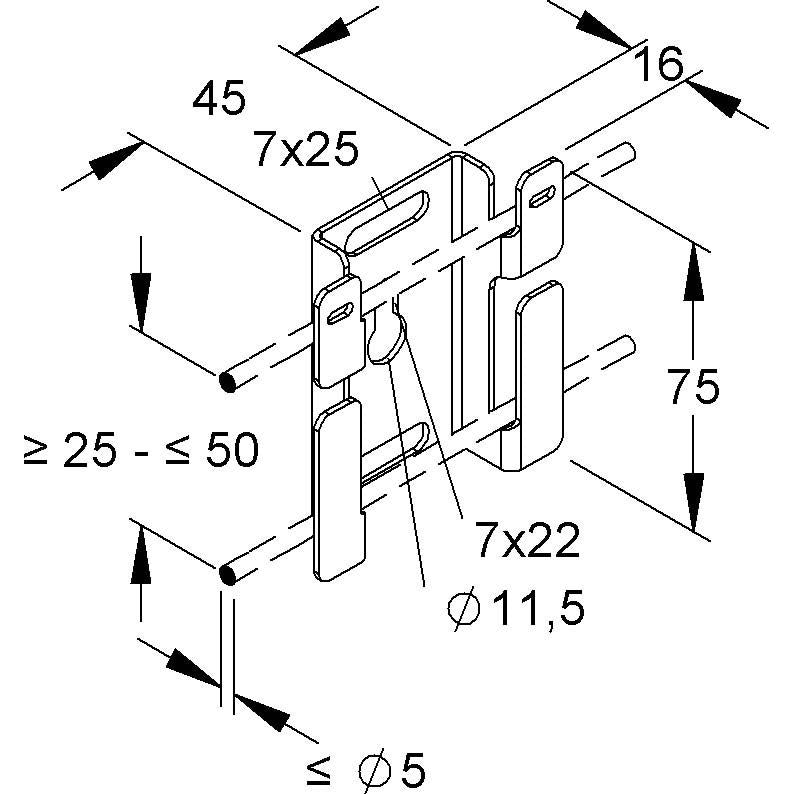

Montagebügel, zur schraubenlosen Wandmontage (Einhängen) der Gitterinnen mit einer Breite = 100 mm und mind. zwei seitlichen Längsdrähten mit einem mittigen Abstand = 25 mm und = 50 mm, zur mittigen Gewindestababhängung M 10 von Gitterrinnen bis zu einer Breite = 300 mm und mind. zwei Längsdrähten im Boden mit einem mittigen Abstand = 25 mm und = 50 mm. Verwendung für : Gitterrinnen mit Draht-Ø = 5 mm Verwendung Wandbefestigung : GR 60.100 GRS 60.100 GRC 60.100 MTC 54.050 (nur Wandmontage) MTC 54.100 MTC 105.100 MTCG 50.100 Verwendung mittige Abhängung : GR 60.100 - ... .300 GRS 60.100 - ... .300 GRC 60.100 - ... .300 MTC... .100 - ... .300 MTCG 50.100 Abmessungen (ca. Maße) Höhe H x Breite B x Tiefe T : 75 x 45 x 16 mm horizontale Bef. Lochungen : 7 x 25 mm Schlüssellochung : 7 x 22 mm, Ø 11,5 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Technische Details
Ausführung	horizontal/vertikal
Plattenhöhe	75 mm
Plattenbreite	45 mm
Befestigungsart	Klemmbefestigung
Werkstoff	rostfreier Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	rost- und säurebeständiger Stahl
Oberflächenschutz	sonstige
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Niedax - Montageplatte für Kabeltragsystem Montagebügel GRMB 50 E3
