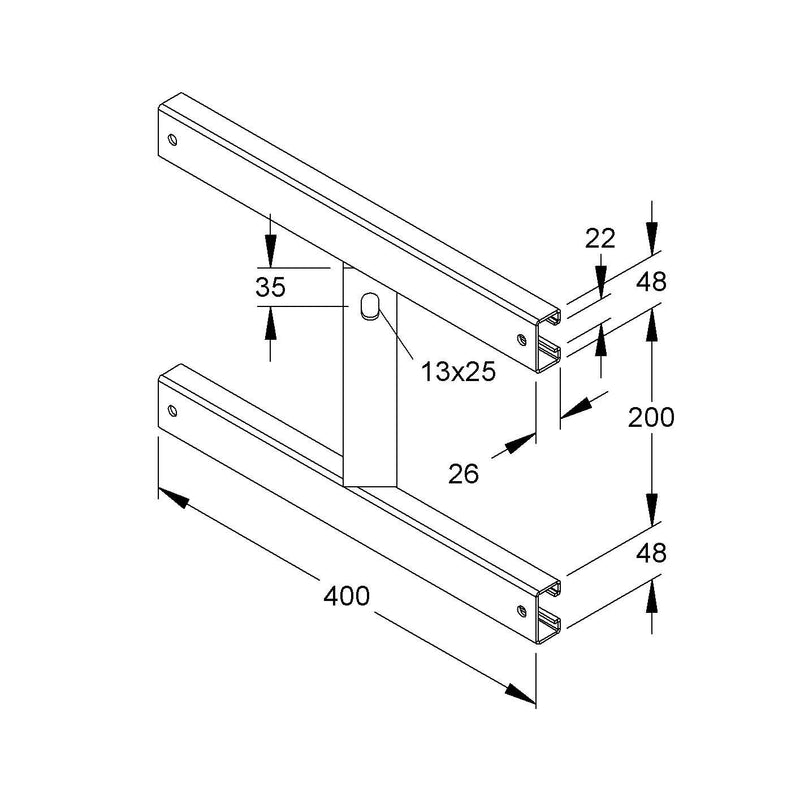

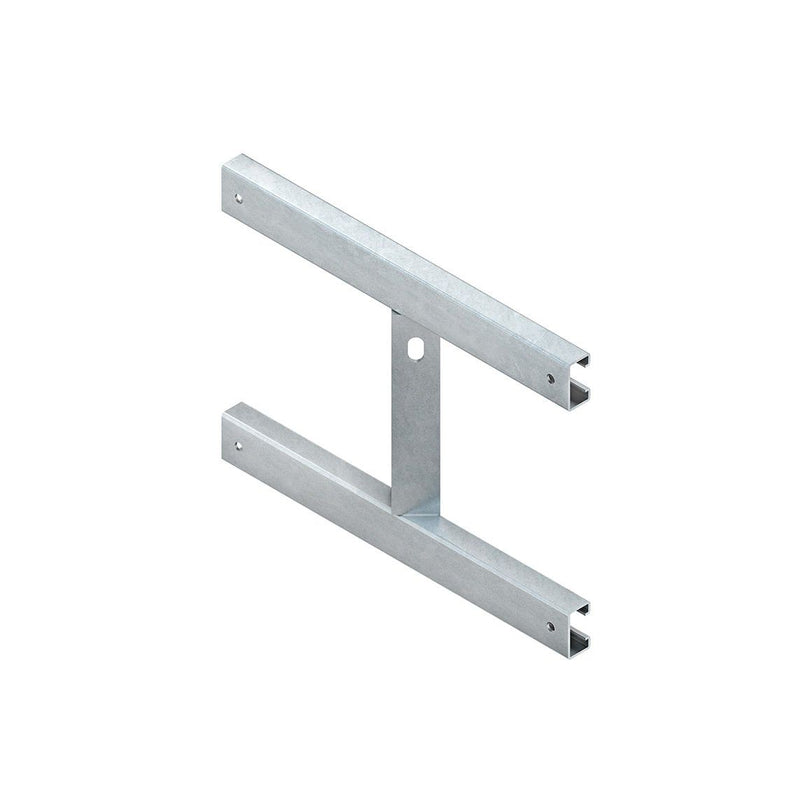

Niedax - Montagematerial für Kabeltragsystem Klemmadapter KWAT 300 − 1 Stück

Klemmadapter, zur 45° Auslegeranordnung an T-Trägern mit einer Flanschbreite = 300 mm, einschließlich Befestigungszubehör für die Montage des Auslegers am Klemmadapter, erforderliches Klemmzubehör an T-Trägern, wie 4 x HK 610/... und 4 x HSK..., bitte gesondert bestellen. Generell müssen zuerst die Ausleger an den Adapter befestigt werden! Bei den 45° Adaptern ist die Länge der benötigten Ausleger abhängig von den örtlichen Gegebenheiten und den einzusetzenden Formstücken. Die Klemmbefestigung sollte symmetrisch und die Schrauben so nah wie möglich am Flansch angebracht werden. Es gelten die Tragfähigkeitsangaben der zum Einsatz kommenden Ausleger. Bei den Klemmadaptern gelten diese Tragfähigkeitsangaben nur, wenn im Klemmbereich die Oberflächen der T-Stützen und der Profilklemmen aus Stahl oder verzinktem Stahl sind. Ist der Bauuntergrund bei einer Klemmverbindung mit einem Farbanstrich versehen, muss dieser entfernt werden, da sonst die Tragfähigkeit nicht gegeben bzw. gewährleistet ist. Gefahr des Abrutschens! Sind Stahlstützen mit einem Brandschutzanstrich versehen, darf dieser nicht ohne Rücksprache und schriftlicher Freigabe des Auftraggebers bzw. der Bauleitung entfernt werden. In jedem Fall ist die Einleitung der Lasten ins Bauwerk mit der Bauplanung bzw. Bauleitung abzustimmen. für Hängestiel- und Wandausleger : KTCL..., KTC... für Hängestiel- und Wandausleger : KTAC..., KTAL..., KTAM..., KTA = 600 mm (F-Ausführung), KTA...E3/E5 Abmessungen (ca. Maße) H x B : 296 x 400 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461 Flanschstärke des Trägers in mm : [Kundenangabe erforderlich]

Technische Details
Werkstoff	Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Klemmadapter KWAT 300
