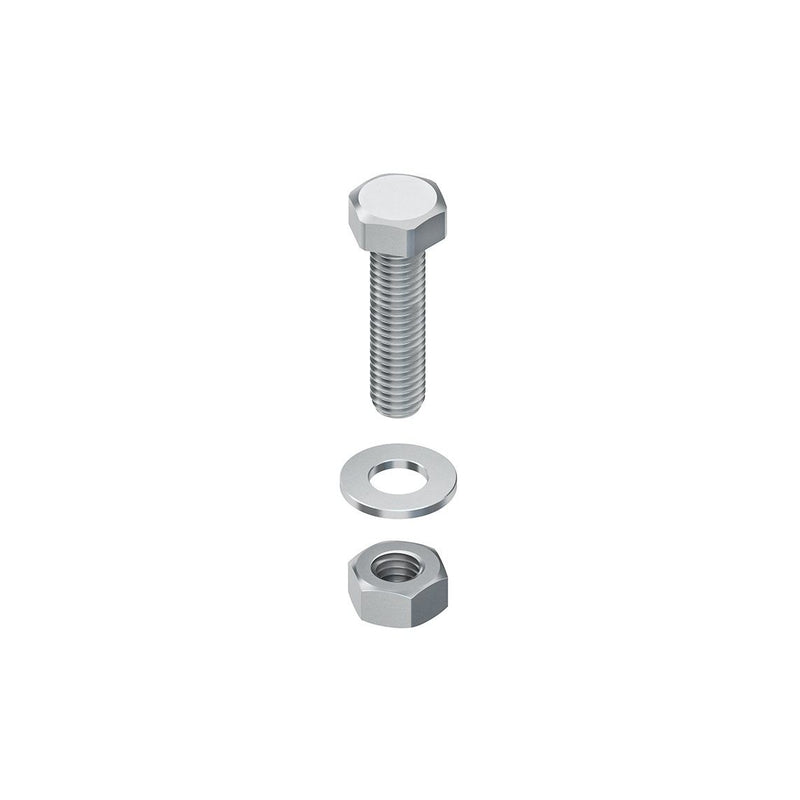

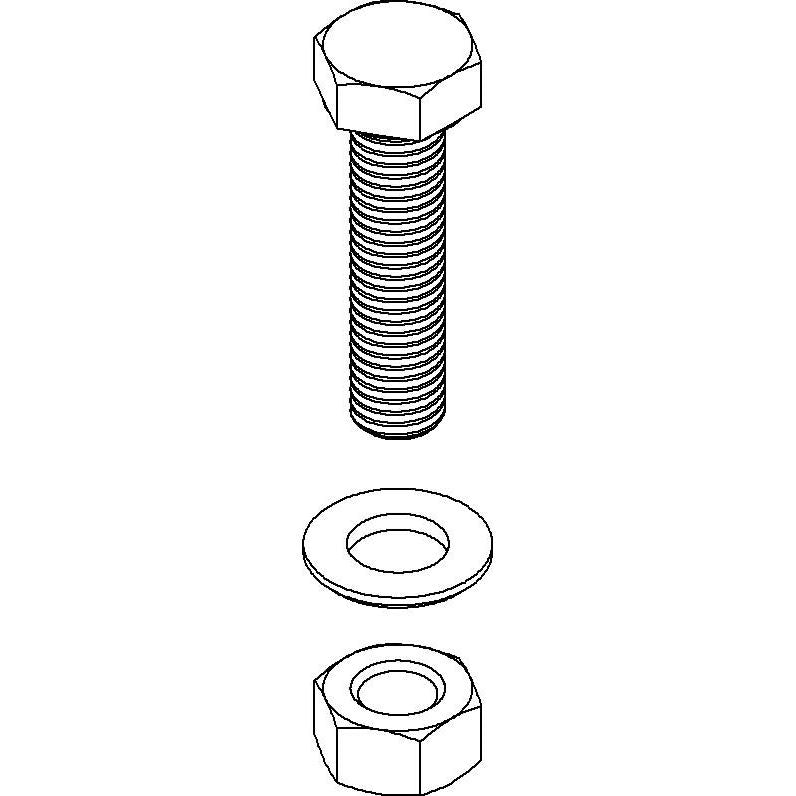

Niedax - Maschinenschraube/Bolzen Sechskantschrauben SKM 10X25 E5

Sechskantschraube nach DIN EN ISO 4017, inklusive Sechskantmutter nach DIN EN ISO 4032 und Unterlegscheibe nach DIN EN ISO 7089. Die Festigkeitsklasse der Schraube ist auf dem Schraubenkopf eingeprägt. Speziell bei Anschlüssen, die vertikale Lasten über Reibung übertragen müssen, ist unbedingt auf das Schraubenanzugsmoment zu achten und mit dem Drehmomentenschlüssel zu überprüfen! In Produktkombinationen (Sechskantschraube mit Mutter) ist die geringere Festigkeitsklasse für die Bestimmung des Drehmomentes heranzuziehen. Abmessungen (ca. Maße) Gewinde : M 10 Schraubenlänge : 25 mm Festigkeitsklasse Schraube : 70 Festigkeitsklasse Mutter : 70 Schraubenanzugsmoment : 32 Nm Werkstoff : Edelstahl, Werkstoff Nr. 1.4571, AISI 316Ti

Technische Details
Werkstoff	rostfreier Stahl
Werkstoffgüte	Edelstahl 316 Ti (1.4571)
Oberflächenschutz	sonstige
Kopfform	Sechskant (hexagonal)
Senkkopf	nein
Gewindemaß (metrisch)	10
Länge bis Unterkante Kopf	25 mm
Gewindelänge	25 mm
Vollgewinde	ja
Schraubsystem	Sechskant (hexagonal)
Schlüsselweite	16 mm
Gewindesteigung	1,5 mm
Gewindeart	metrisch
Linksgewinde	nein
Kopfdurchmesser	18,9 mm
Kopfhöhe	7 mm
Mit Flansch	nein
Mit Mutter	ja
Mit Unterlegscheibe	ja
Selbstsichernd	nein

Lieferumfang:
1 x Sechskantschraube
1 x Sechskantmutter
1 x Unterlegscheibe
