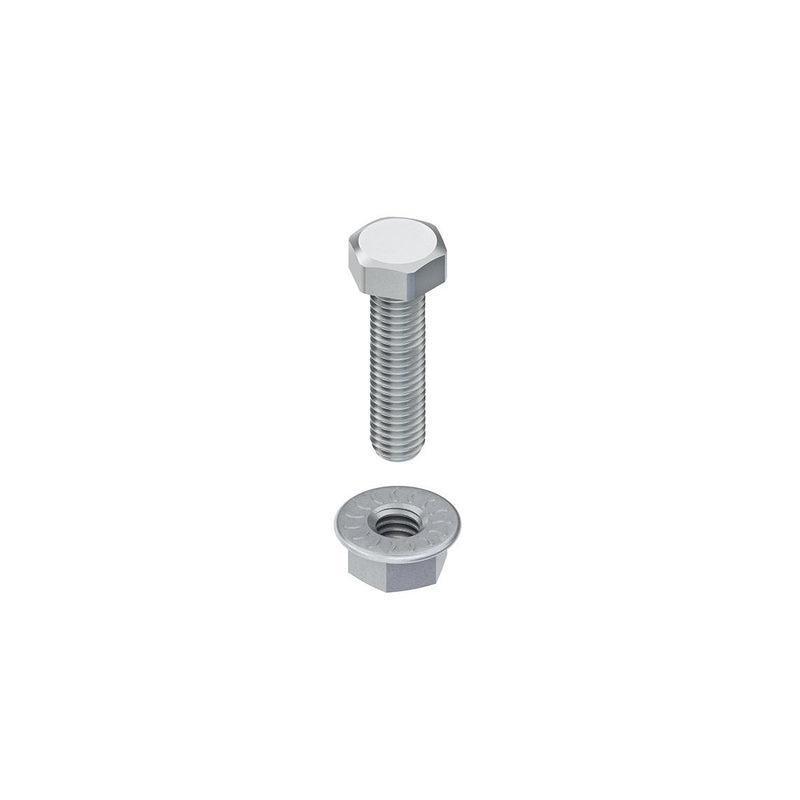

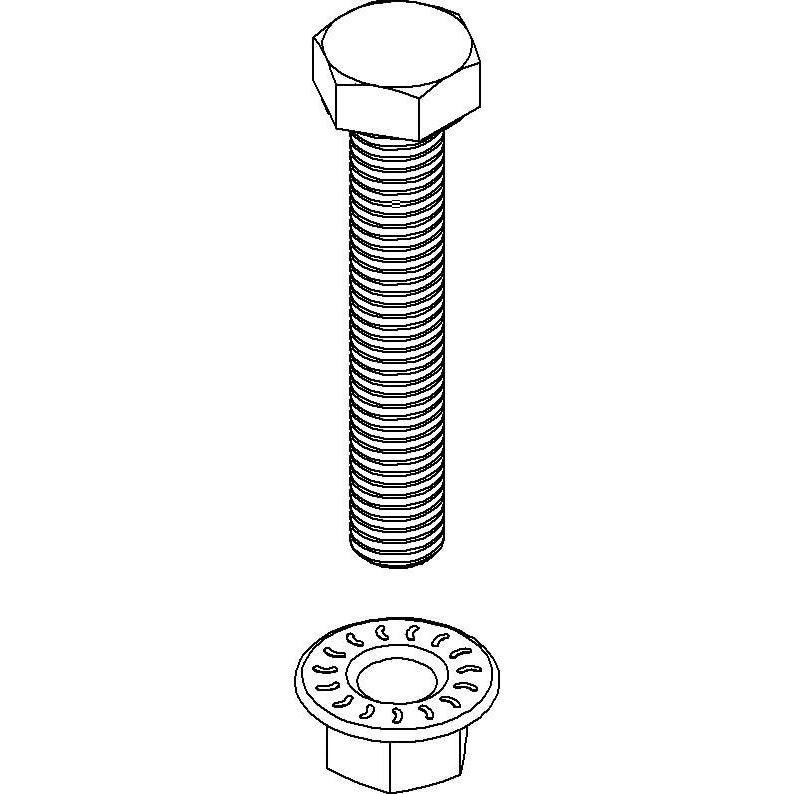

Niedax - Maschinenschraube/Bolzen Sechskantschraube SKM 8X16 E3

Sechskantschraube nach DIN EN ISO 4017, inklusive verzahnter Flanschmutter nach DIN EN 1661. Die Festigkeitsklasse der Schraube ist auf dem Schraubenkopf eingeprägt. Speziell bei Anschlüssen, die vertikale Lasten über Reibung übertragen müssen, ist unbedingt auf das Schraubenanzugsmoment zu achten und mit dem Drehmomentenschlüssel zu überprüfen! In Produktkombinationen (Sechskantschraube mit Mutter) ist die geringere Festigkeitsklasse für die Bestimmung des Drehmomentes heranzuziehen. Abmessungen (ca. Maße) Gewinde : M 8 Schraubenlänge : 16 mm Festigkeitsklasse Schraube : 70 Festigkeitsklasse Mutter : 70 Schraubenanzugsmoment : 16 Nm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Technische Details
Werkstoff	rostfreier Stahl
Werkstoffgüte	4,6 (Stahl)
Oberflächenschutz	sonstige
Kopfform	Sechskant (hexagonal)
Senkkopf	nein
Gewindemaß (metrisch)	8
Länge bis Unterkante Kopf	16 mm
Gewindelänge	16 mm
Vollgewinde	ja
Schraubsystem	Sechskant (hexagonal)
Schlüsselweite	13 mm
Gewindesteigung	1,25 mm
Gewindeart	metrisch
Linksgewinde	nein
Kopfdurchmesser	14,4 mm
Kopfhöhe	5,5 mm
Mit Flansch	ja
Mit Mutter	ja
Mit Unterlegscheibe	nein
Selbstsichernd	nein

Lieferumfang:
1 x Sechskantschraube
1 x verzahnte Flanschmutter
