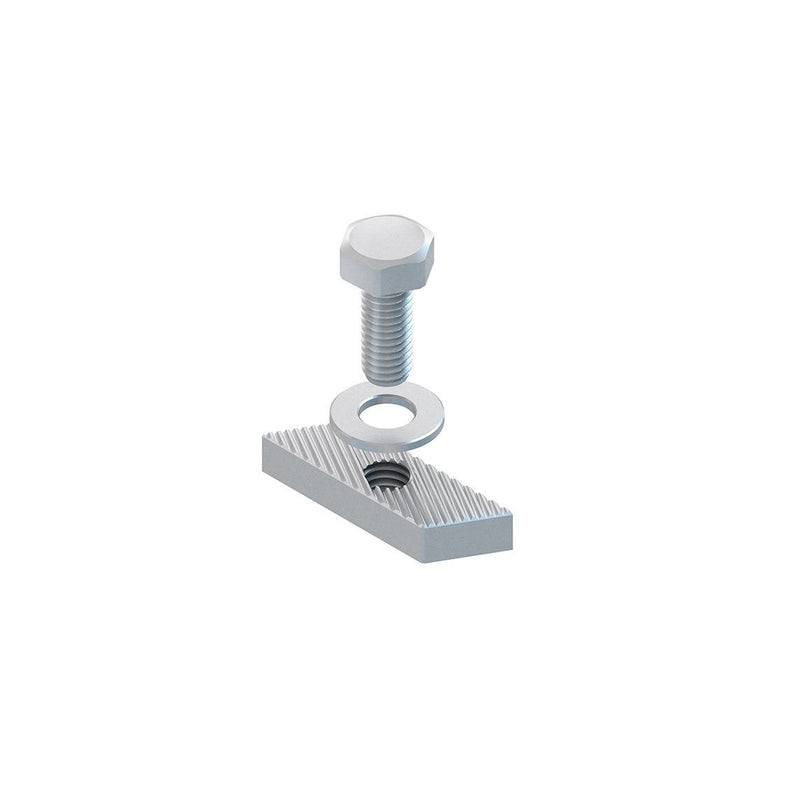

Niedax - Maschinenschraube/Bolzen Ankerschraube FPBGV 10 E4

Ankerschraube mit verzahnter Gleitmutter und Unterlegscheibe, zur Befestigung der Ausleger am C-Profil 45 x 45 mm mit 15 mm Schlitzweite, an jeder Stelle im Profil einsetzbar. Speziell bei Anschlüssen, die vertikale Lasten über Reibung übertragen müssen, ist unbedingt auf das Schraubenanzugsmoment zu achten und mit dem Drehmomentenschlüssel zu überprüfen! Verwendung für : Ausleger FPAM.../AC und FPAP.../AC an Hängestiele FPES.../AC und FPDS.../AC Ankerschiene FPAR.../AC mit 15 mm Schlitzweite Abmessungen (ca. Maße) Gewinde : M 10 Schraubenlänge L : 30 mm Schraubenanzugsmoment max. : 30 Nm Werkstoff : Edelstahl, Werkstoff Nr. 1.4404, AISI 316L

Technische Details
Werkstoff	rostfreier Stahl
Werkstoffgüte	Edelstahl 316 (1.4401)
Oberflächenschutz	unbehandelt
Kopfform	Sechskant (hexagonal)
Senkkopf	nein
Gewindemaß (metrisch)	10
Länge bis Unterkante Kopf	30 mm
Gewindelänge	30 mm
Vollgewinde	nein
Schraubsystem	Sechskant (hexagonal)
Schlüsselweite	17 mm
Gewindesteigung	1,5 mm
Gewindeart	metrisch
Linksgewinde	nein
Kopfdurchmesser	19,6 mm
Mit Flansch	nein
Mit Mutter	ja
Mit Unterlegscheibe	ja
Selbstsichernd	nein

Lieferumfang:
1 x Ankerschraube mit verzahnter Gleitmutter und Unterlegscheibe
