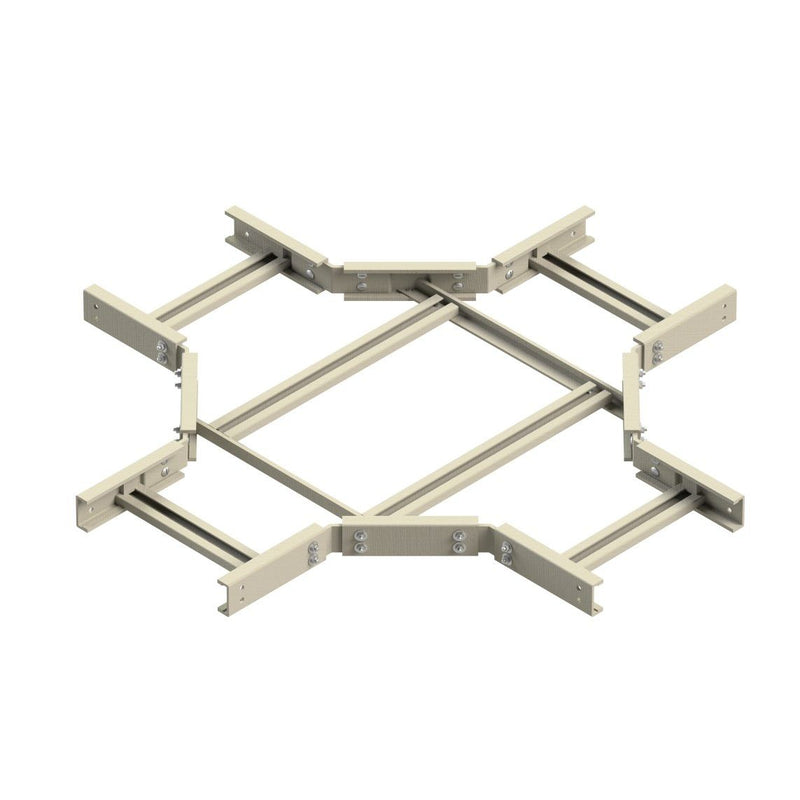

Niedax - Kreuzstück für Kabelleiter GFK-Kreuzung ULX 80.600

GFK-Kreuzung, pultrudiert, mit ungelochten Seitenholmen, jedoch mit Verbinderlochungen sowie mit nach oben offenen ungelochten Sprossen aus C-Profil mit ca. 15 mm Schlitzweite, zur Herstellung von horizontalen 90° Kreuzungen, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist auf Folgendes zu achten: - Bei der Verbindung des Formstückes ist eine Montagedistanz von ca. 30 mm zu berücksichtigen. - Das Formstück muss an jedem Kabelleiterzugang mit Auslegern unterstützt werden. - Ist die Breite > 400 mm, sollte eine zusätzliche mittlere Unterstützung vorgesehen werden. - Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelleiterzugang mit 4 FKM 6X20 E4 verschraubt sein. GFK-Kreuzung mit Verbindungslaschen (1) aus Edelstahl auf Anfrage. Die Stoßstellenverbinder ULGH 80/150 und ULIH 80 E4 sind nicht im Lieferumfang enthalten (bitte gesondert bestellen). Verwendung für : GFK-Kabelleiter UL 80... GFK-Kabelleiter ULL 80... Abmessungen (ca. Maße) H x B : 80 x 600 mm Länge in Hauptrichtung : 690 mm + B Länge in Abgangsrichtung : 345 mm + B Radius R : 250 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Werkstoff Schrauben : Edelstahl, Werkstoff Nr. 1.4404, AISI 316L Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details
Ausführung des Seitenholms	Profil (offen)
Ausführung der Sprosse	Profil ungelocht
Kabelleiterhöhe	80 mm
Kabelleiterbreite	600 mm
Kabelleiter-Abgangsbreite	600 mm
Innenradius	250 mm
Geeignet für Funktionserhalt	nein
Werkstoff	Kunststoff
Werkstoffgüte	GFK
Oberflächenschutz	sonstige
Einsatztemperatur	-80..130 °C
Farbe	grau
RAL-Nummer	7032

Lieferumfang:
1 x Niedax - Kreuzstück für Kabelleiter GFK-Kreuzung ULX 80.600
