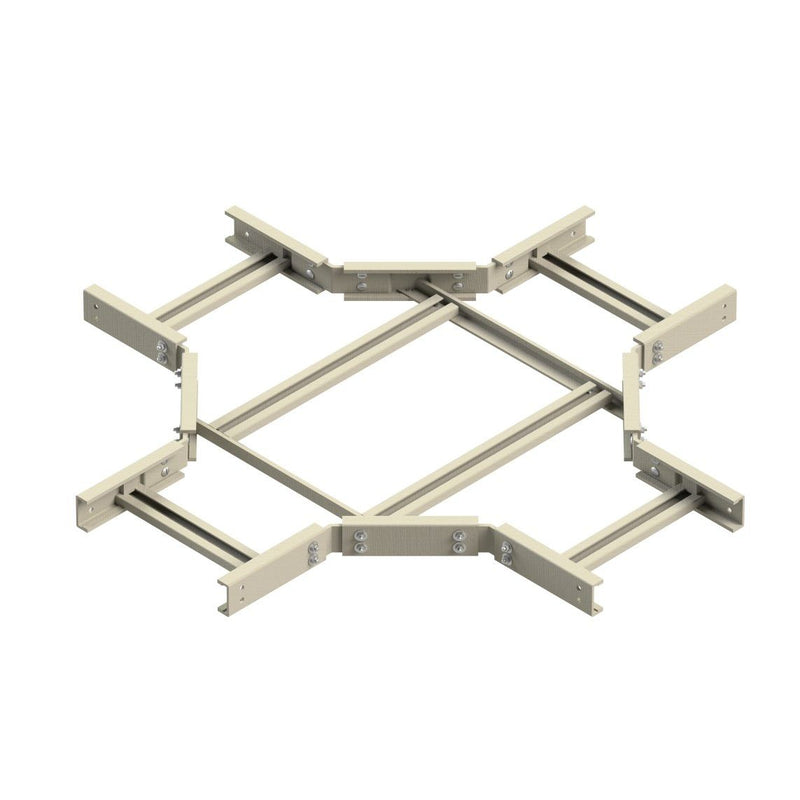

Niedax - Kreuzstück für Kabelleiter GFK-Kreuzung ULX 100.700

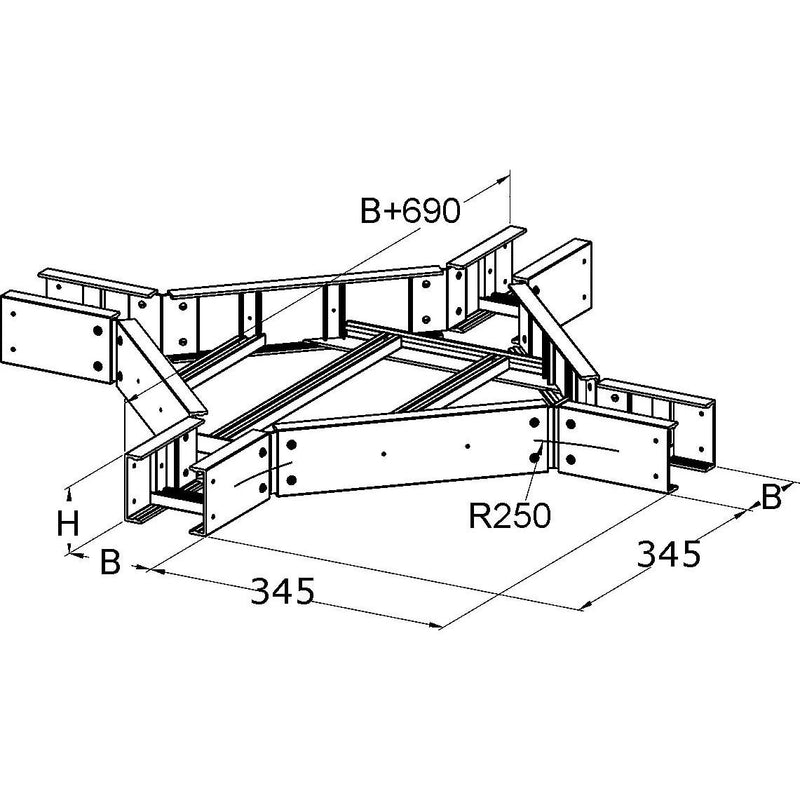

GFK-Kreuzung, pultrudiert, mit nach oben offenen ungelochten Sprossen aus C-Profil mit ca. 15 mm Schlitzweite, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist darauf zu achten, dass die Kreuzung an jedem Kabelleiterzugang mit Auslegern unterstützt wird. Eine zusätzliche mittlere Unterstützung sollte vorgesehen werden. Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelleiterzugang mit 4 FKM 6x20 E4 verschraubt sein. Die Stoßstellenverbinder ULGH 100... und ULIH 100 E4 sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. für GFK-Kabelleiter : UL 100... ULL 100... Abmessungen (ca. Maße) H x B : 100 x 700 mm Länge in Hauptrichtung : 690 mm + B Radius : 250 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details
Ausführung des Seitenholms	Profil (offen)
Ausführung der Sprosse	Profil ungelocht
Kabelleiterhöhe	100 mm
Kabelleiterbreite	700 mm
Kabelleiter-Abgangsbreite	700 mm
Innenradius	250 mm
Geeignet für Funktionserhalt	nein
Werkstoff	Kunststoff
Werkstoffgüte	GFK
Oberflächenschutz	sonstige
Einsatztemperatur	-80..130 °C
Farbe	grau
RAL-Nummer	7032

Lieferumfang:
1 x Niedax - Kreuzstück für Kabelleiter GFK-Kreuzung ULX 100.700
