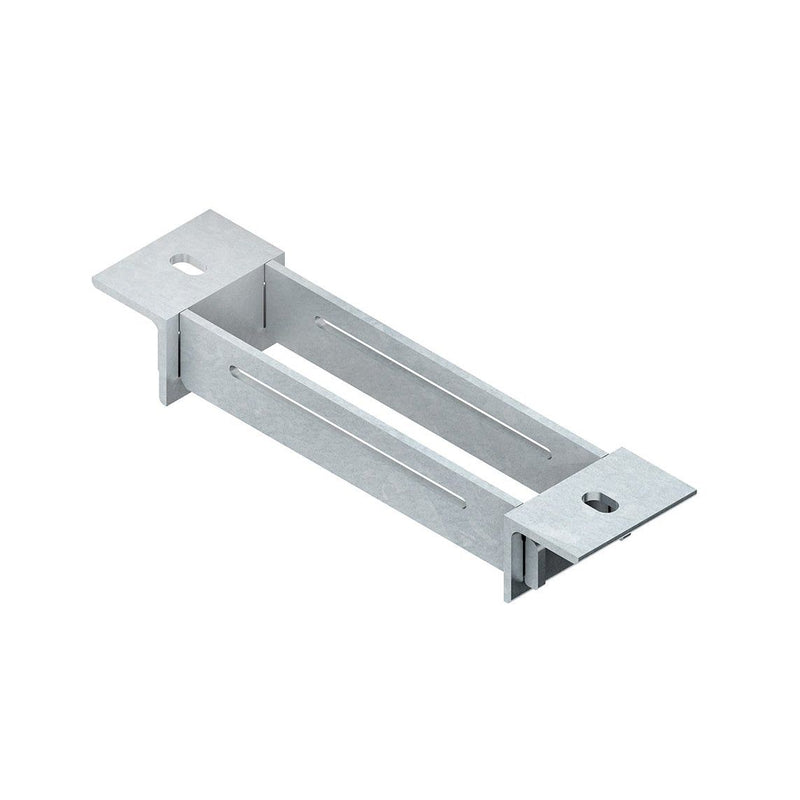

Niedax - Kopfplatte für Stiel/Profilschiene Kopfplattenadapter KIA 80 − 5 Stück

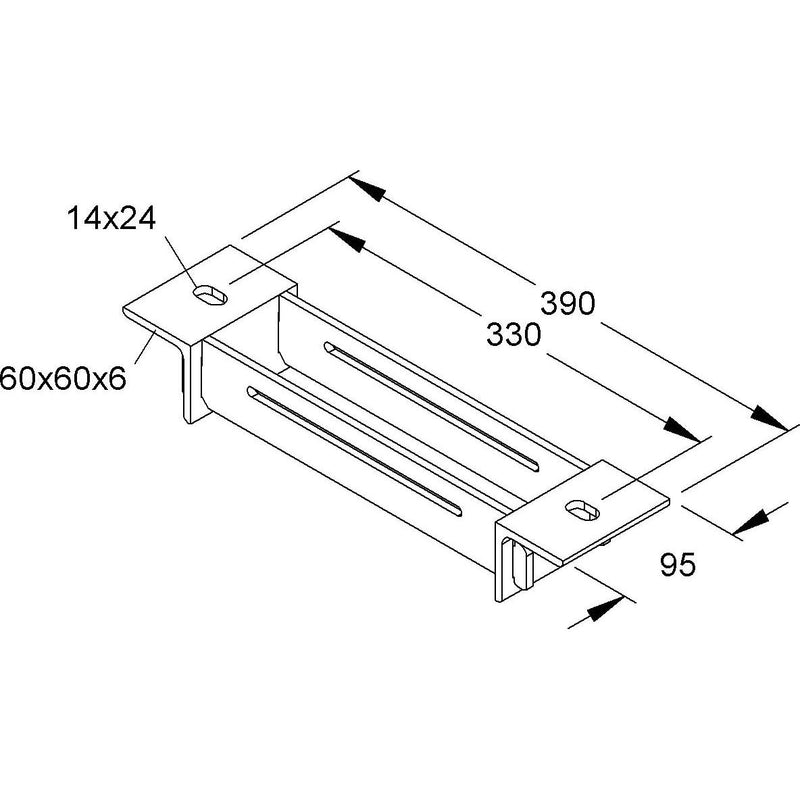

Kopfplatten-Adapter, Stecksystem bestehend aus zwei Winkel 60 x 60 x 6 mm und zwei Adapterleisten mit Aussparung zur Aufnahme der Hängestielkopfplatte, zur Vergrößerung des Achsabstandes der Dübel unter Berücksichtigung der Kennwerte der Dübelzulassungen sowie zur Erhöhung der Tragfähigkeit der HI 80/... Hängestiele, zur Montage an waagerechten Decken. für Hängestiel : HI 80/... für Profil und Kopfplatte : I 80/... nach DIN 1025 mit KI 80 Abmessungen (ca. Maße) Adapter L x B : 390 x 95 mm Befestigungslochung im Winkel : 14 x 24 mm mittiger Abstand : 330 mm Aussparung Adapterleiste : 190 x 7,5 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Geeignet für	I-Profil
Geeignet für Deckenmontage	ja
Geeignet für Konsolenbefestigung	nein
Ausführung	Schraubkopfplatte
Winkel	90 °
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt

Lieferumfang:
5 x Niedax - Kopfplatte für Stiel/Profilschiene Kopfplattenadapter KIA 80
