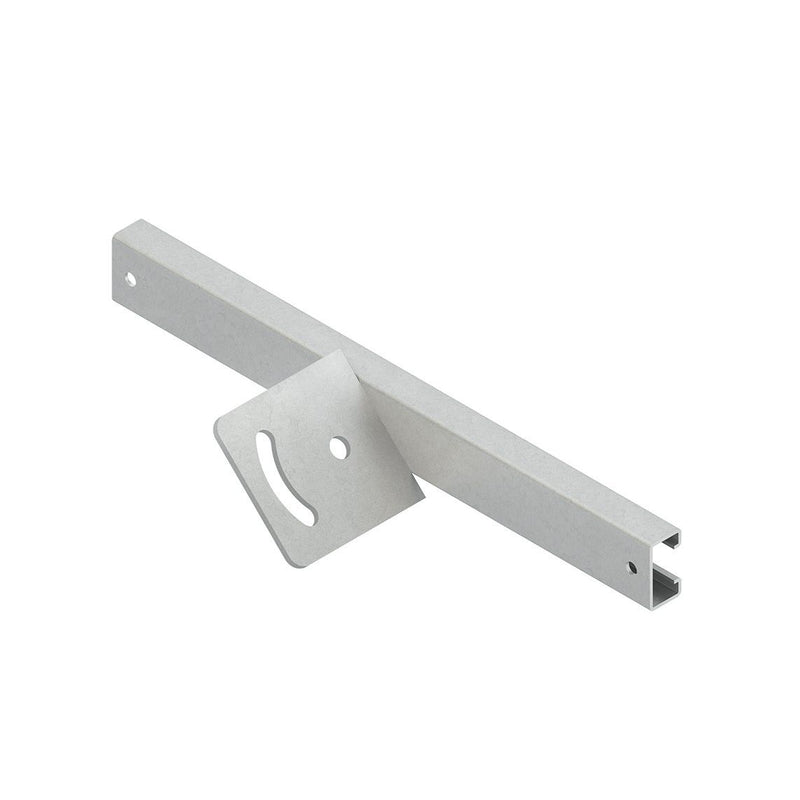

Niedax - Kopfplatte für Stiel/Profilschiene Kopfplatten KUGU 50

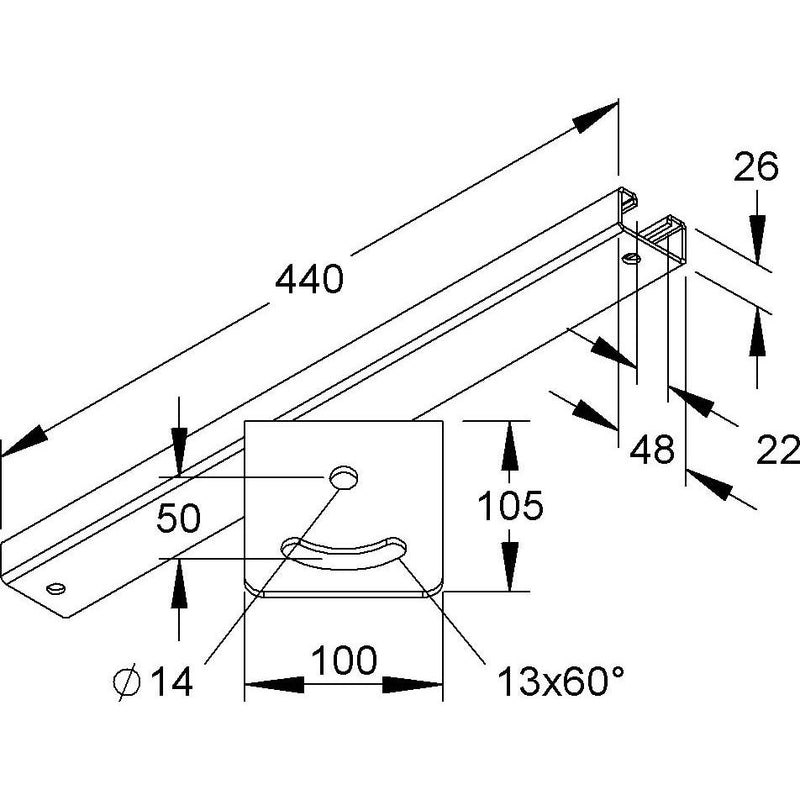

Universal-Klemmkopfplatte, Schienenprofil mit angeschweißter Anschlussplatte, zur Klemmbefestigung für horizontal waagerechte in Längsrichtung geneigte Trägerprofile mit Trägerflanschbreiten von max. 240 mm, für Kabeltrassenverläufe parallel oder kreuzend zum Träger, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör, erforderliches Klemmzubehör an Trägerprofile wie 2 x HSKS... und 2 x HK 612/... F bitte gesondert bestellen. für Profil : U 50/... U 5050/... U 4530/... FL Abmessungen (ca. Maße) Schienenprofil L x B x H : 440 x 48 x 26 mm Profilschlitzweite : 22 mm Anschlussplattenlochung : Ø 14 mm und 13 mm x 60° mittiger Abstand : 50 mm Gesamtlänge L : 131 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461 Deckenträger-Kurzzeichen nach DIN : [Kundenangabe erforderlich]

Technische Details
Geeignet für	U-Profil doppelseitig
Geeignet für Deckenmontage	nein
Geeignet für Konsolenbefestigung	ja
Ausführung	Klemmkopfplatte
Winkel	90 °
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt

Lieferumfang:
1 x Niedax - Kopfplatte für Stiel/Profilschiene Kopfplatten KUGU 50
