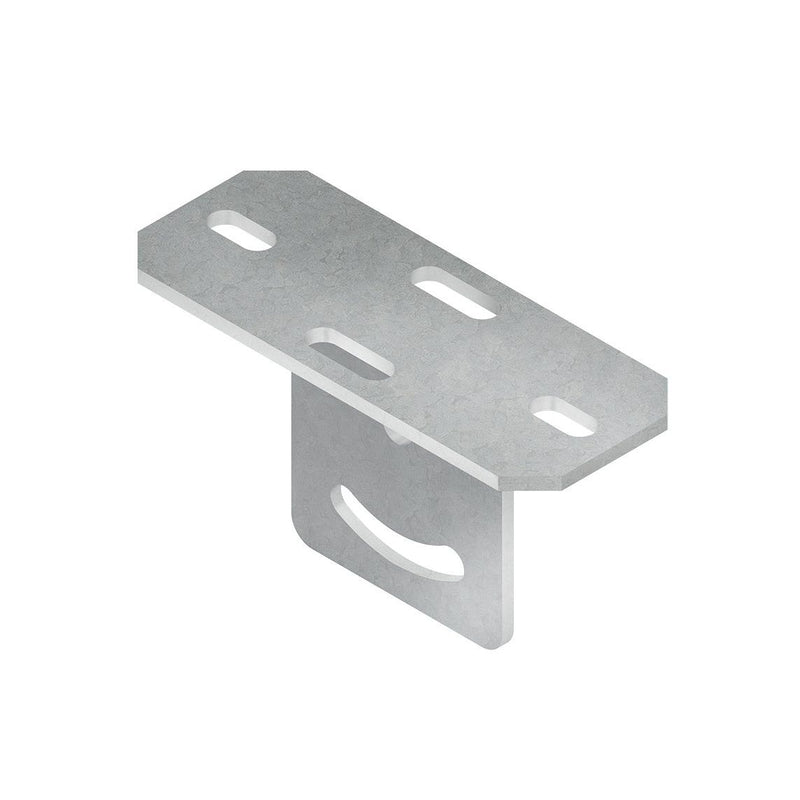

Niedax - Kopfplatte für Stiel/Profilschiene Kopfplatte KUGV 50 E3

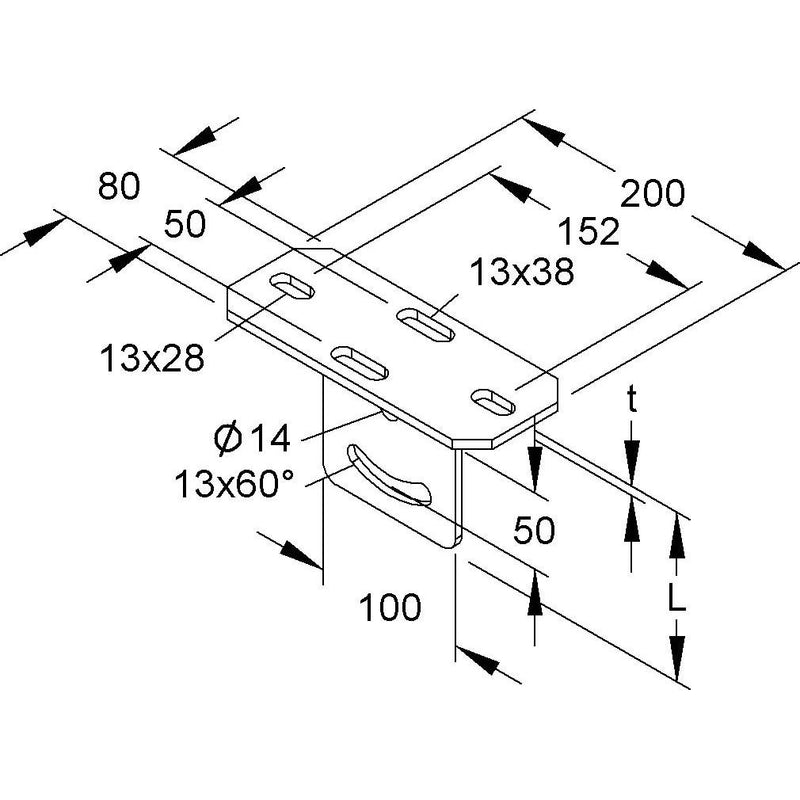

Schraubkopfplatte, vertikal, Kopfplatte mit angeschweißter Anschlussplatte, zur Montage an schrägen Decken mit einem vertikalen Verstellbereich von max. +/- 30°, einschließlich anteilmäßigen Befestigungszubehör in Edelstahl. für Profil : U 50/... E3 U 4530/... E3L Abmessungen (ca. Maße) Kopfplatte L x B x t : 200 x 80 x 6 mm Befestigungslochung : 13 x 28 mm mittiger Abstand : 152 mm Anschlussplattenlochung : Ø 14 mm und 13 mm x 60° mittiger Abstand : 50 mm Gesamtlänge L : 111 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Technische Details
Geeignet für	U-Profil
Geeignet für Deckenmontage	ja
Geeignet für Konsolenbefestigung	nein
Ausführung	Schraubkopfplatte
Winkel	90 °
Werkstoff	rostfreier Stahl
Werkstoffgüte	Edelstahl 304 (1.4301)
Oberflächenschutz	sonstige

Lieferumfang:
1 x Niedax - Kopfplatte für Stiel/Profilschiene Kopfplatte KUGV 50 E3
anteilmäßiges Befestigungszubehör
