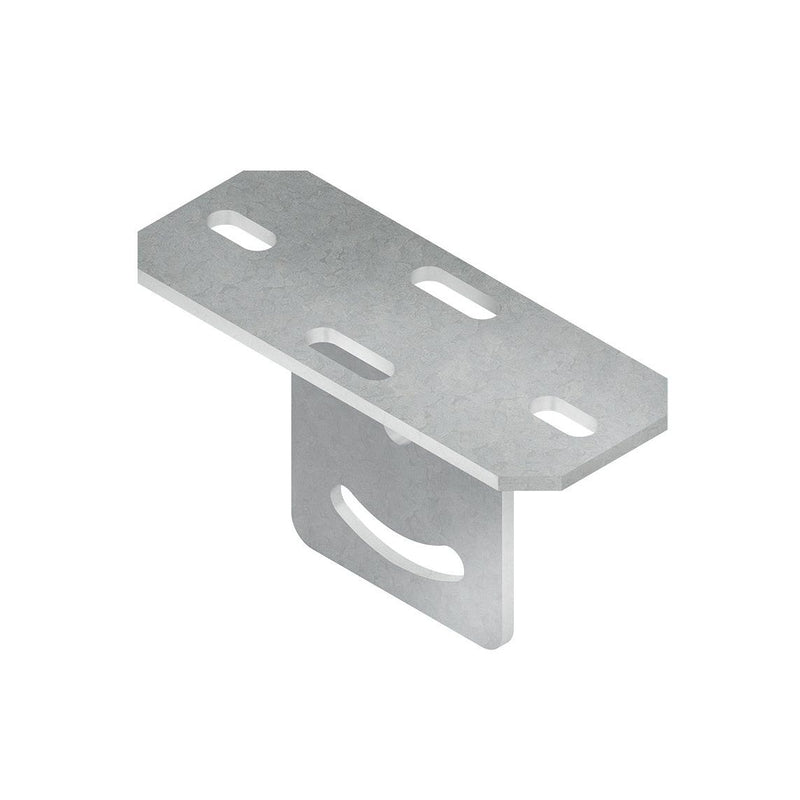

Niedax - Kopfplatte für Stiel/Profilschiene Kopfplatte KUGV 50

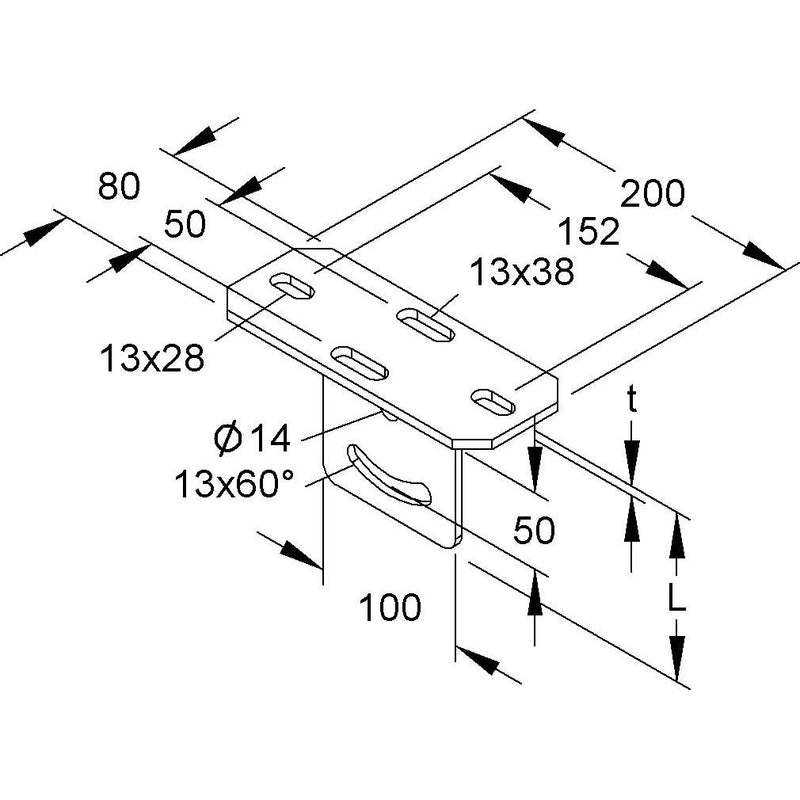

Schraubkopfplatte, vertikal, Kopfplatte mit angeschweißter Anschlussplatte, zur Montage an schrägen Decken mit einem vertikalen Verstellbereich von max. +/- 30°, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! für Profil : U 50/... U 4530/... FL Abmessungen (ca. Maße) Kopfplatte L x B x t : 200 x 80 x 6 mm Befestigungslochung : 13 x 28 mm mittiger Abstand : 152 mm Anschlussplattenlochung : Ø 14 mm und 13 mm x 60° mittiger Abstand : 50 mm Gesamtlänge L : 111 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Geeignet für	U-Profil
Geeignet für Deckenmontage	ja
Geeignet für Konsolenbefestigung	nein
Ausführung	Schraubkopfplatte
Winkel	90 °
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt

Lieferumfang:
1 x Kopfplatte KUGV 50
anteilmäßiges Befestigungszubehör

Keine Downloads vorhanden.
