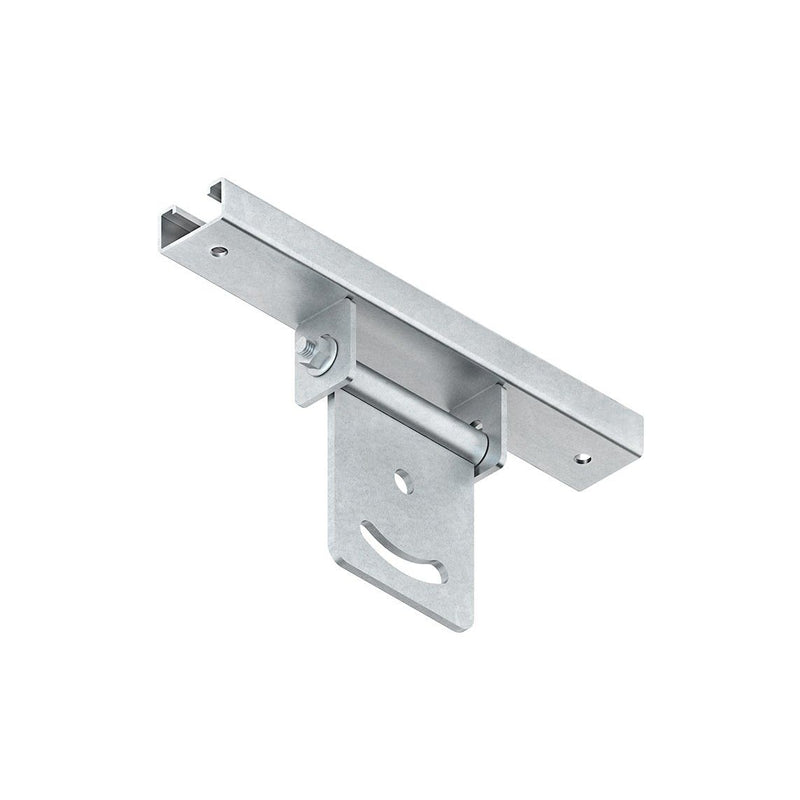

Niedax - Kopfplatte für Stiel/Profilschiene Kopfplatte KUGPN 50

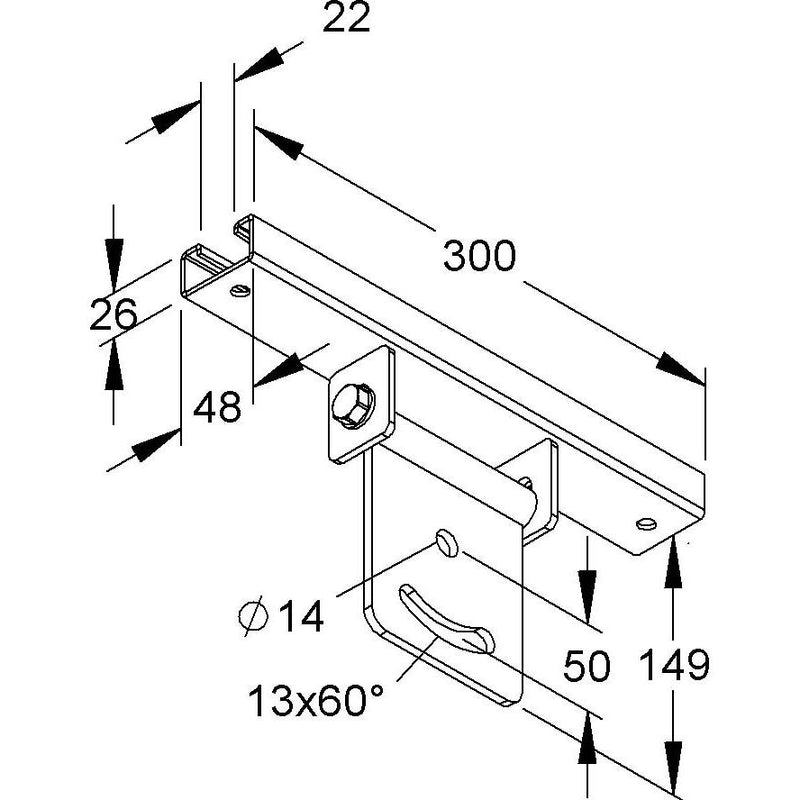

Klemmkopfplatte, schwenkbar, Schienenprofil mit angeschweißter Anschlussplatte mit einem vertikalen Verstellbereich von max. +/- 30°, zur Klemmbefestigung für horizontal und/oder vertikal geneigte Trägerprofile mit Trägerflanschbreiten von max. 240 mm, für Kabeltrassenverläufe parallel zum geneigt laufenden Träger, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör, erforderliches Klemmzubehör an Trägerprofile wie 2 x HSKS... und 2 x HK 612/... F bitte gesondert bestellen. für Profil : U 50/... U 4530/... FL Abmessungen (ca. Maße) Schienenprofil L x B x H : 300 x 48 x 26 mm Profilschlitzweite : 22 mm Anschlussplattenlochung : Ø 14 mm und 13 mm x 60° mittiger Abstand : 50 mm Gesamtlänge L : 175 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461 Deckenträger-Kurzzeichen nach DIN : [Kundenangabe erforderlich]

Technische Details
Geeignet für	U-Profil
Geeignet für Deckenmontage	nein
Geeignet für Konsolenbefestigung	ja
Ausführung	Klemmkopfplatte
Winkel	90 °
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt

Lieferumfang:
1 x Niedax - Kopfplatte für Stiel/Profilschiene Kopfplatte KUGPN 50
feuerverzinktes anteilmäßiges Befestigungszubehör
