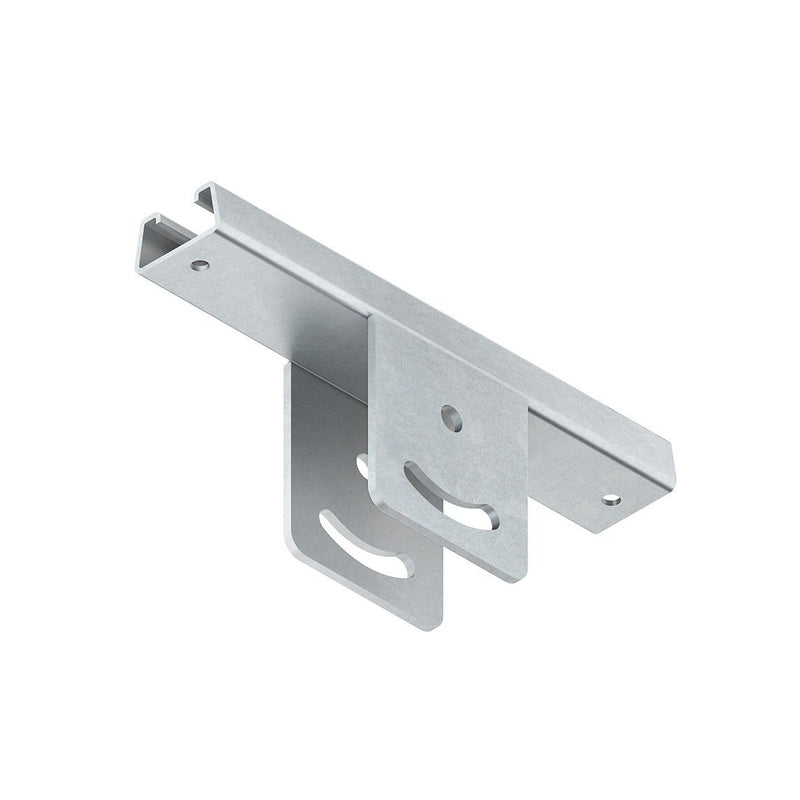

Niedax - Kopfplatte für Stiel/Profilschiene Kopfplatte KUGP 5050

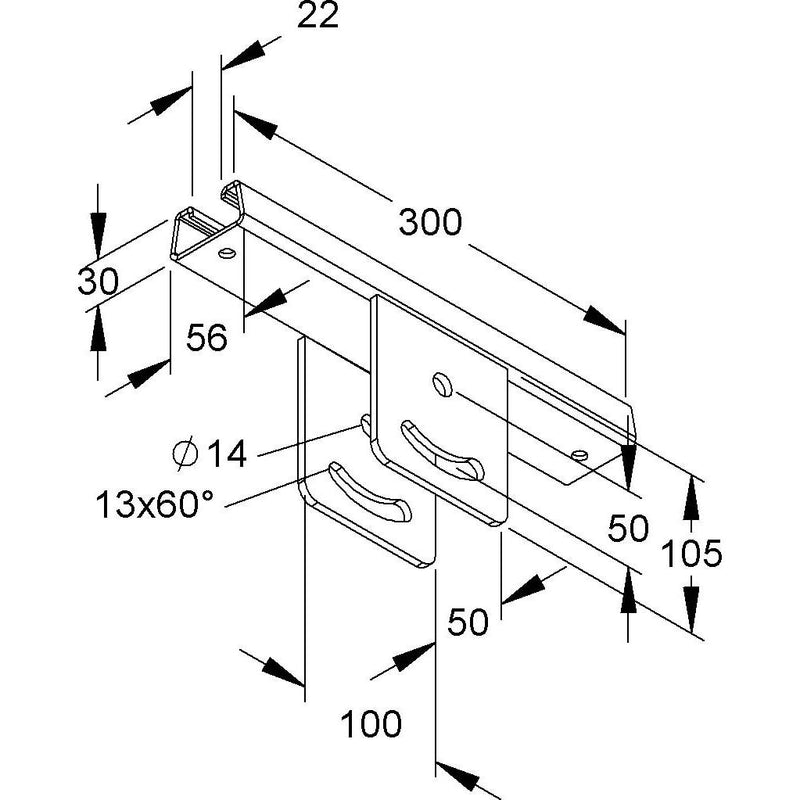

Klemmkopfplatte, Schienenprofil mit zwei angeschweißten Anschlussplatten mit einem vertikalen Verstellbereich von max. +/- 30°, zur Klemmbefestigung für horizontal waagerechte jedoch in ihrer Längsrichtung geneigte Trägerprofile mit Trägerflanschbreiten von max. 240 mm, für Kabeltrassenverläufe parallel zum Träger, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör, erforderliches Klemmzubehör an Trägerprofile wie 2 x HSKS... und 2 x HK 612/... F bitte gesondert bestellen. für Profil : U 5050/... Abmessungen (ca. Maße) Schienenprofil L x B x H : 300 x 56 x 30 mm Profilschlitzweite : 22 mm Anschlussplattenlochung : Ø 14 mm und 13 mm x 60° mittiger Abstand : 50 mm Gesamtlänge L : 135 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461 Deckenträger-Kurzzeichen nach DIN : [Kundenangabe erforderlich]

Technische Details
Geeignet für	U-Profil
Geeignet für Deckenmontage	nein
Geeignet für Konsolenbefestigung	ja
Ausführung	Klemmkopfplatte
Winkel	90 °
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt

Lieferumfang:
1 x Niedax - Kopfplatte für Stiel/Profilschiene Kopfplatte KUGP 5050
einschließlich feuerverzinktem anteilmäßigem Befestigungszubehör

Keine Downloads vorhanden.
