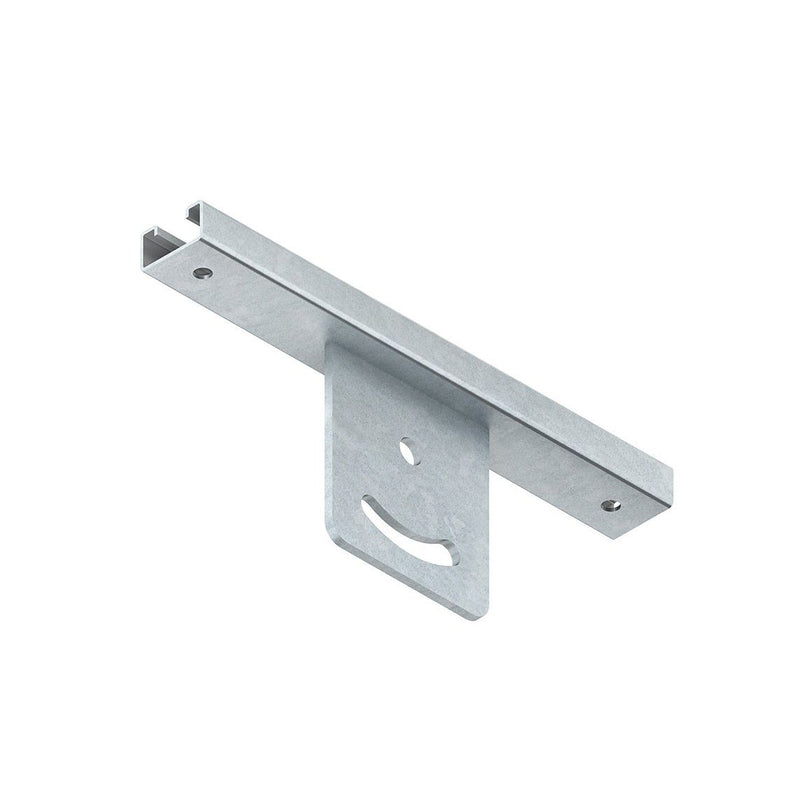

Niedax - Kopfplatte für Stiel/Profilschiene Kopfplatte KUGP 50 E3

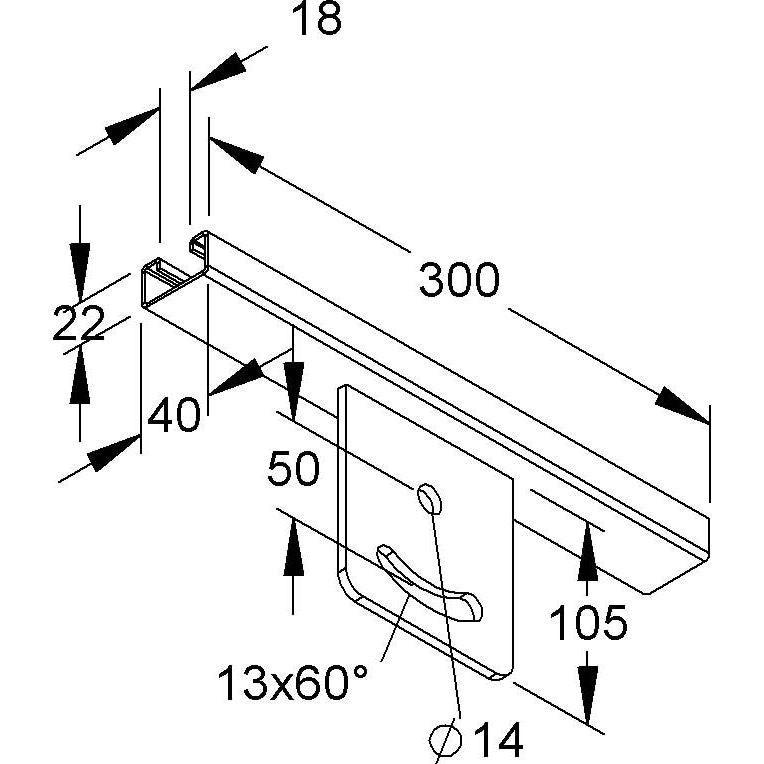

Klemmkopfplatte, Schienenprofil mit angeschweißter Anschlussplatte mit einem vertikalen Verstellbereich von max. +/- 30°, zur Klemmbefestigung für horizontal waagerechte jedoch in ihrer Längsrichtung geneigte Trägerprofile mit Trägerflanschbreiten von max. 240 mm, für Kabeltrassenverläufe parallel zum Träger, einschließlich anteilmäßigen Befestigungszubehör in Edelstahl, erforderliches Klemmzubehör an Trägerprofile wie 2 x HSK... E3 und 2 x HK 510/... E5 bitte gesondert bestellen. für Profil : U 50/... E3 U 4530/... E3L Abmessungen (ca. Maße) Schienenprofil L x B x H : 300 x 40 x 22 mm Profilschlitzweite : 18 mm Anschlussplattenlochung : Ø 14 mm und 13 mm x 60° mittiger Abstand : 50 mm Gesamtlänge L : 127 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304 Deckenträger-Kurzzeichen nach DIN : [Kundenangabe erforderlich]

Technische Details
Geeignet für	U-Profil
Geeignet für Deckenmontage	nein
Geeignet für Konsolenbefestigung	ja
Ausführung	Klemmkopfplatte
Winkel	90 °
Werkstoff	rostfreier Stahl
Werkstoffgüte	Edelstahl 304 (1.4301)
Oberflächenschutz	sonstige

Lieferumfang:
1 x Niedax - Kopfplatte für Stiel/Profilschiene Kopfplatte KUGP 50 E3
