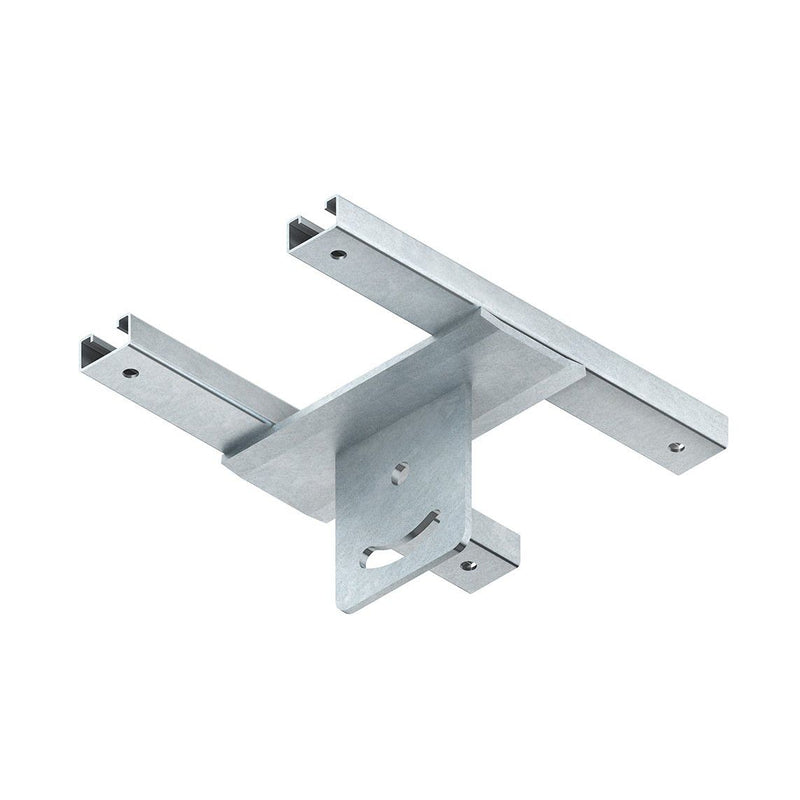

Niedax - Kopfplatte für Stiel/Profilschiene Kopfplatte KUGK 50 E3

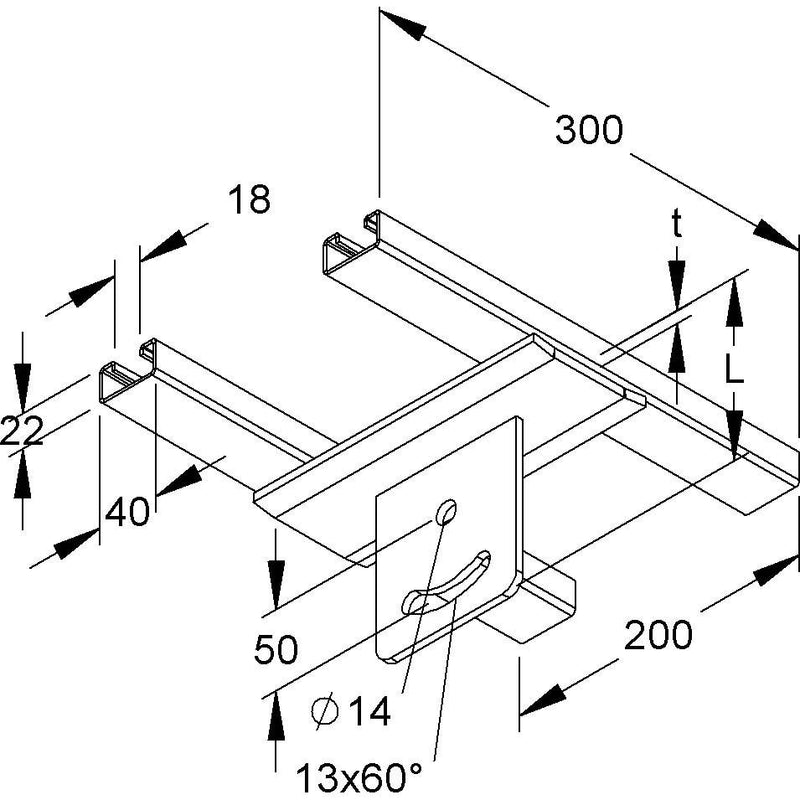

Klemmkopfplatte, zwei Schienenprofile mit angeschweißter Kopfplatte mit Anschlussplatte mit einem vertikalen Verstellbereich von max. +/- 30°, zur Klemmbefestigung für horizontal in Längsrichtung geneigte Trägerprofile mit Trägerflanschbreiten von max. 240 mm, für Kabeltrassenverläufe kreuzend zum Träger, einschließlich anteilmäßigen Befestigungszubehör in Edelstahl, erforderliches Klemmzubehör an Trägerprofile wie 4 x HSK... E3 und 4 x HK 510/... E5 bitte gesondert bestellen. für Profil : U 50/... U 4530/... E3L Abmessungen (ca. Maße) Schienenprofil L x B x H : 300 x 40 x 22 mm Profilschlitzweite : 18 mm Anschlussplattenlochung : Ø 14 mm und 13 mm x 60° mittiger Abstand : 50 mm Gesamtlänge L (ohne Schienenhöhe) : 113 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304 Deckenträger-Kurzzeichen nach DIN : [Kundenangabe erforderlich]

Technische Details
Geeignet für	U-Profil
Geeignet für Deckenmontage	nein
Geeignet für Konsolenbefestigung	ja
Ausführung	Klemmkopfplatte
Winkel	90 °
Werkstoff	rostfreier Stahl
Werkstoffgüte	Edelstahl 304 (1.4301)
Oberflächenschutz	sonstige

Lieferumfang:
1 x Niedax - Kopfplatte für Stiel/Profilschiene Kopfplatte KUGK 50 E3
