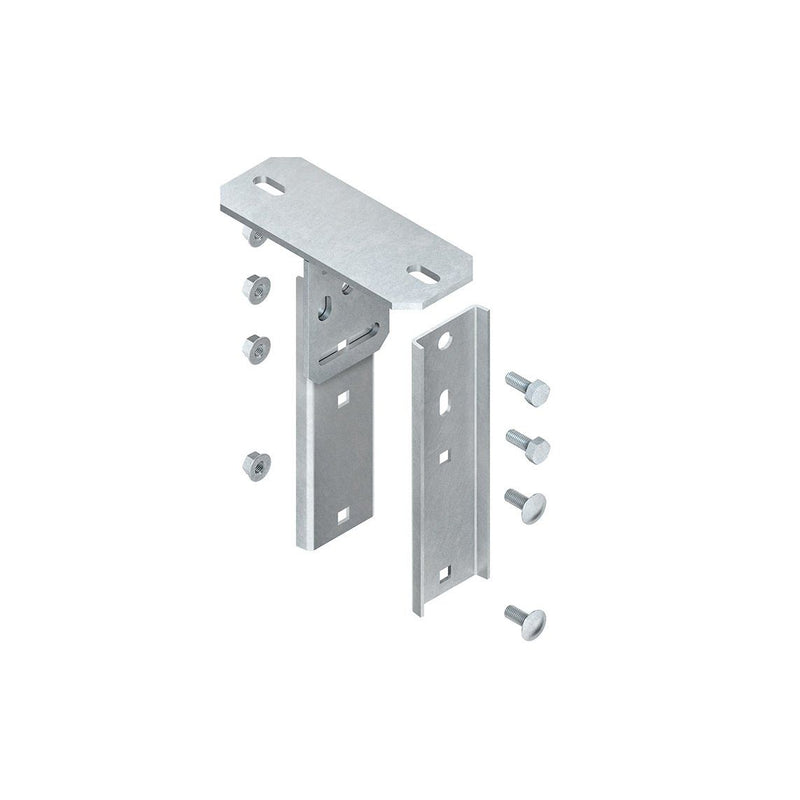

Niedax - Kopfplatte für Stiel/Profilschiene Kopfplatte KIGVQ 80

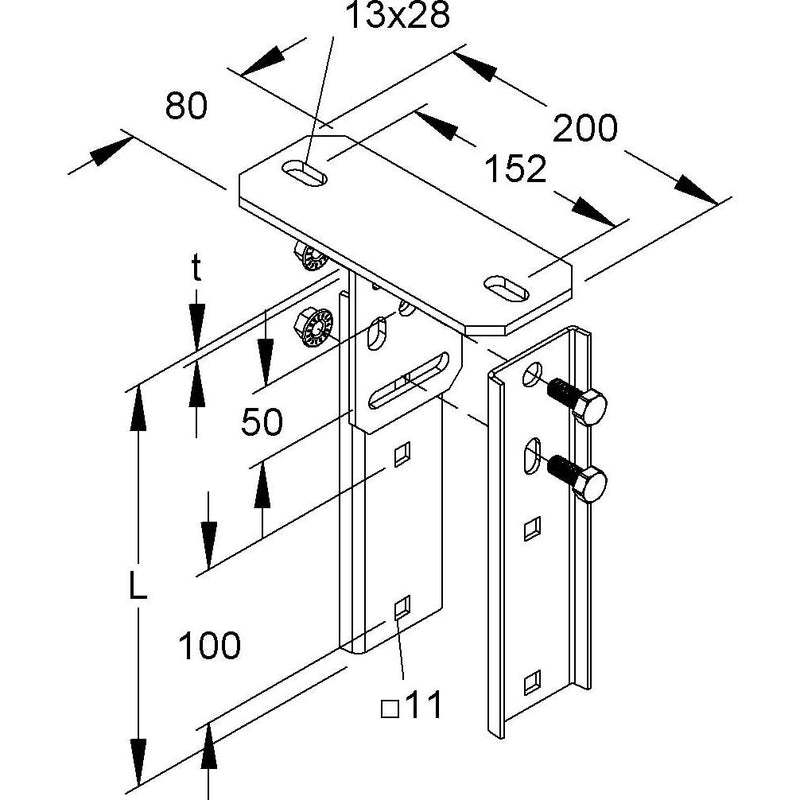

Schraubkopfplatte, Kopfplatte mit angeschweißter Anschlussplatte und zwei vormontierten Verbinderlaschen, zur Montage an schrägen Decken oder an horizontal geneigte Träger, mit einem vertikalen Verstellbereich von max. +/- 50°, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. für Profil : I 80/... nach DIN 1025 Abmessungen (ca. Maße) Kopfplatte L x B x t : 200 x 80 x 6 mm Bef. Lochung : 13 x 28 mm mittiger Abstand : 152 mm Verbinderlaschenlochung : ? 11 mm mittiger Abstand : 100 mm Gesamtlänge L : 261 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Geeignet für	I-Profil
Geeignet für Deckenmontage	ja
Geeignet für Konsolenbefestigung	nein
Ausführung	Schraubkopfplatte
Winkel	-50..50 °
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt

Lieferumfang:
1 x Kopfplatte KIGVQ 80
anteilmäßiges Befestigungszubehör

Keine Downloads vorhanden.
