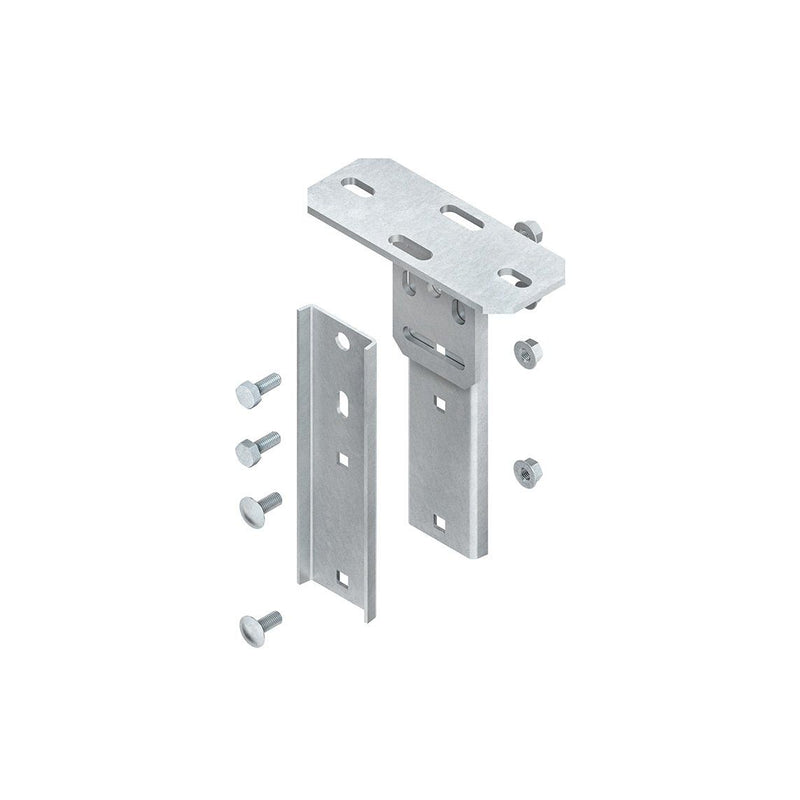

Niedax - Kopfplatte für Stiel/Profilschiene Kopfplatte KIGV 80

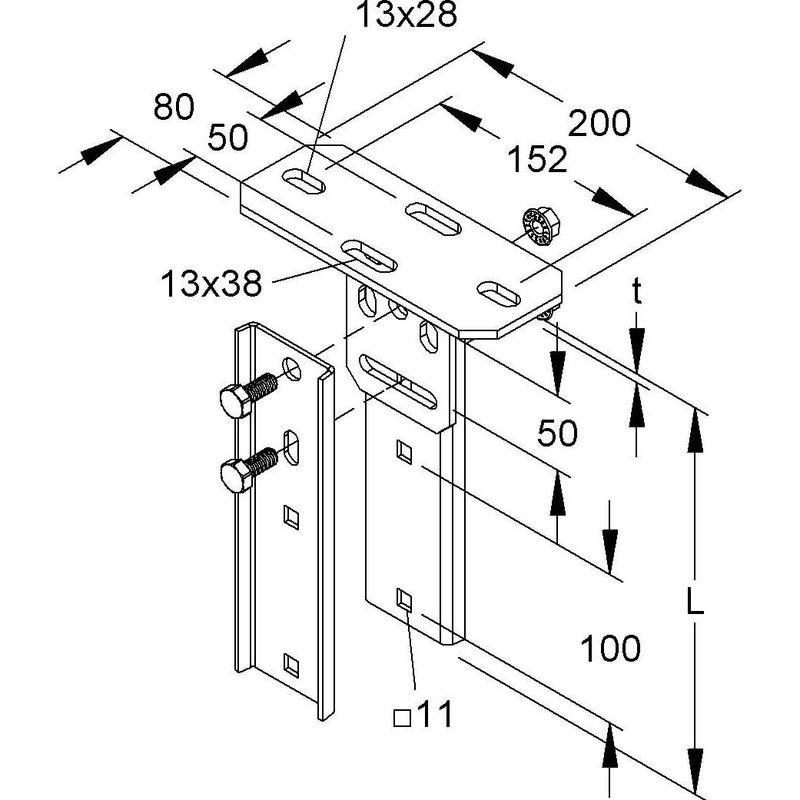

Schraubkopfplatte, vertikal, Kopfplatte mit angeschweißter Anschlussplatte und zwei vormontierten Verbinderlaschen, zur Montage an schrägen Decken oder an horizontal waagerechte in Längsrichtung geneigte Träger, mit einem vertikalen Verstellbereich von max. +/- 50°, für Kabeltrassenverläufe parallel zum Träger, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. für Profil : I 80/... nach DIN 1025 Abmessungen (ca. Maße) Kopfplatte L x B x t : 200 x 80 x 6 mm Bef. Lochung : 13 x 28 mm mittiger Abstand : 152 mm Verbinderlaschenlochung : ? 11 mm mittiger Abstand : 100 mm Gesamtlänge L : 261 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Geeignet für	I-Profil
Geeignet für Deckenmontage	ja
Geeignet für Konsolenbefestigung	nein
Ausführung	Schraubkopfplatte
Winkel	-50..50 °
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt

Lieferumfang:
1 x Niedax Kopfplatte KIGV 80
anteiliges Befestigungszubehör
