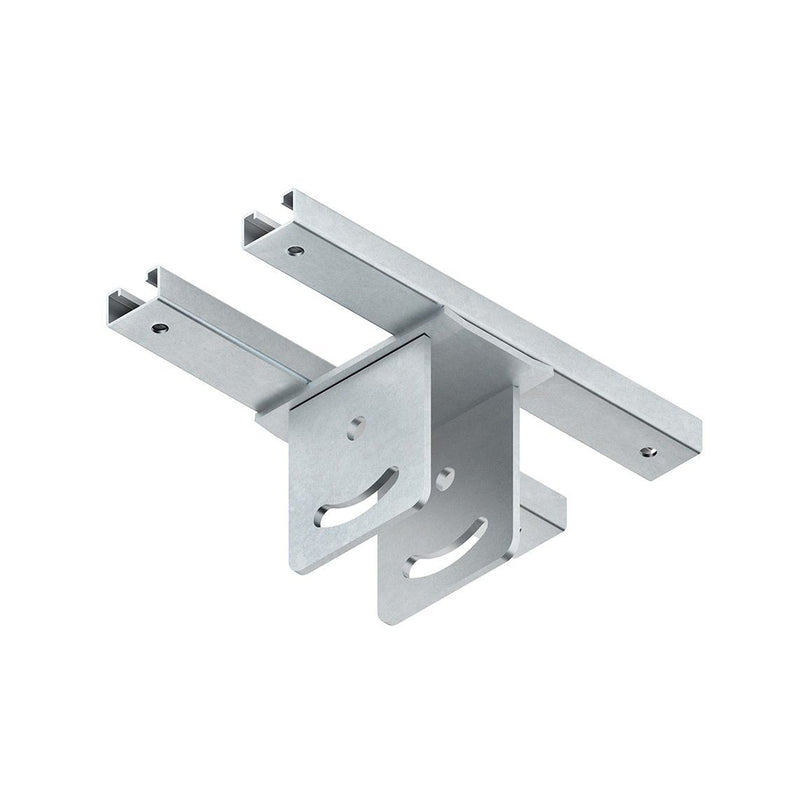

Niedax - Kopfplatte für Stiel/Profilschiene Klemmkopfplatte KUGPK 6040

Klemmkopfplatte, zwei Schienenprofile mit angeschweißter Kopfplatte mit zwei Anschlussplatten mit einem vertikalen Verstellbereich von max. +/- 30°, zur Klemmbefestigung für horizontal geneigte Trägerprofile mit Trägerflanschbreiten von max. 240 mm, für Kabeltrassenverläufe zum Träger, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör, erforderliches Klemmzubehör an Trägerprofile wie 4 x HSK... und 4 x HK 510/... F bitte gesondert bestellen. für Profil : U 6040/... Abmessungen (ca. Maße) Schienenprofil L x B x H : 300 x 40 x 22 mm Profilschlitzweite : 18 mm Anschlussplattenlochung : Ø 14 mm und 13 mm x 60° mittiger Abstand : 50 mm Gesamtlänge L (ohne Schienenhöhe) : 112 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461 Deckenträger-Kurzzeichen nach DIN : [Kundenangabe erforderlich]

Technische Details
Geeignet für	U-Profil
Geeignet für Deckenmontage	nein
Geeignet für Konsolenbefestigung	ja
Ausführung	Klemmkopfplatte
Winkel	90 °
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt

Lieferumfang:
1 x Klemmkopfplatte
feuerverzinktes anteilmäßiges Befestigungszubehör
