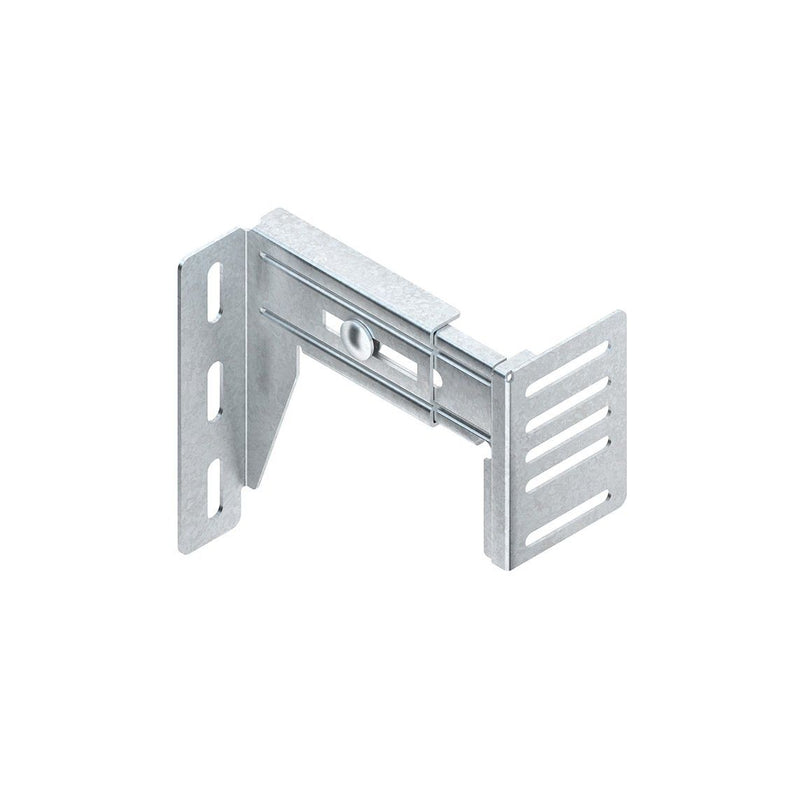

Niedax - Konsole für Geräteeinbaukanal Befestigungskonsole GBKV 70-110/50

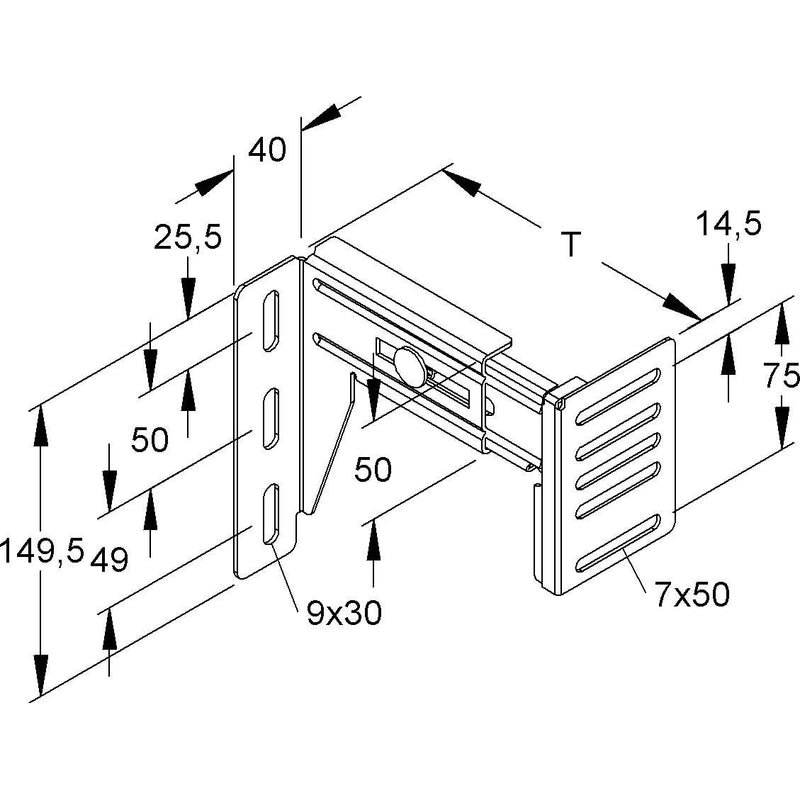

Universal Wandkonsole, verstellbar, niedrige Bauhöhe, geeignet zum Aufbau kompletter Brüstungssysteme, die Lochung 7x50 mm auf der Anschlussseite der Wandkonsole korrespondiert mit der Rückensystemlochung der Gerätekanalunterteile, in Verbindung mit Profilhalter GKH... und Konvektionsgitterprofil GKS... und GKG... ist eine bündige Montage mit der Fensterbank (22,5 mm) möglich, einschließlich Befestigungsschrauben ZKM 6X16 für die Kanalmontage. für Gerätekanalunterteile : GKU ... DKU ... für Wandabstand T : 71 - 113 mm Bauhöhe H : 50 mm Regelstützabstand : = 600 mm Werkstoff Wandkonsole : Stahl, bandverzinkt nach DIN EN 10346 Werkstoff Schrauben : Stahl, galvanisch verzinkt nach DIN EN ISO 4042

Technische Details
Ausführung	Wandmontage
Wandabstand	71..113 mm
Bodenabstand	0 mm
Geeignet für Kanalbreite	110..170 mm
Kanalmontage	verschrauben

Lieferumfang:
1 x Niedax - Konsole für Geräteeinbaukanal Befestigungskonsole GBKV 70-110/50
