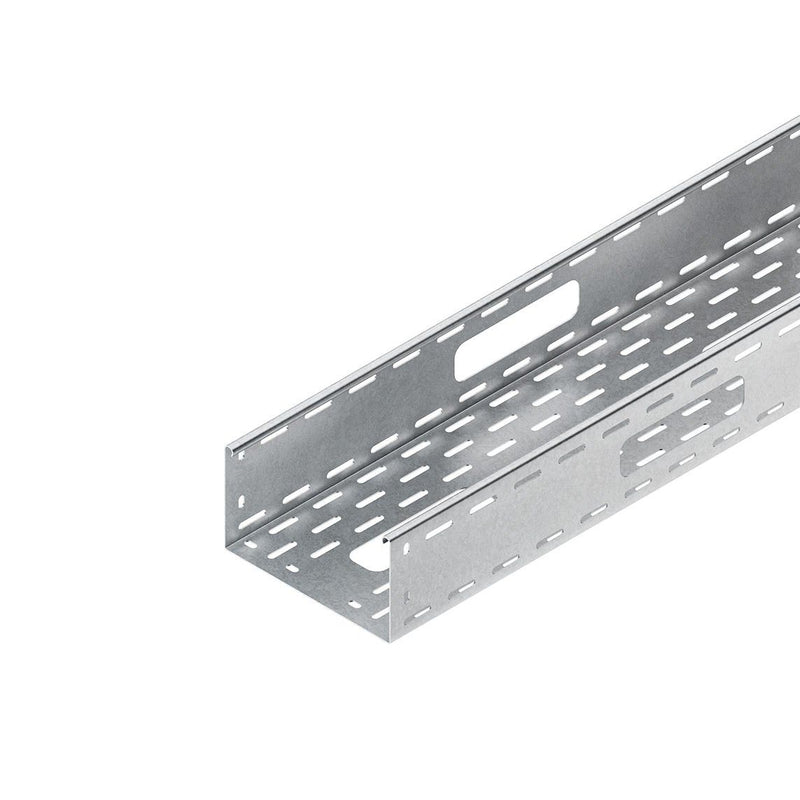

Niedax - Kabelrinne Verteilerrinne RSV 110.200/6 S OV 110x200x6000mm − 12 Meter

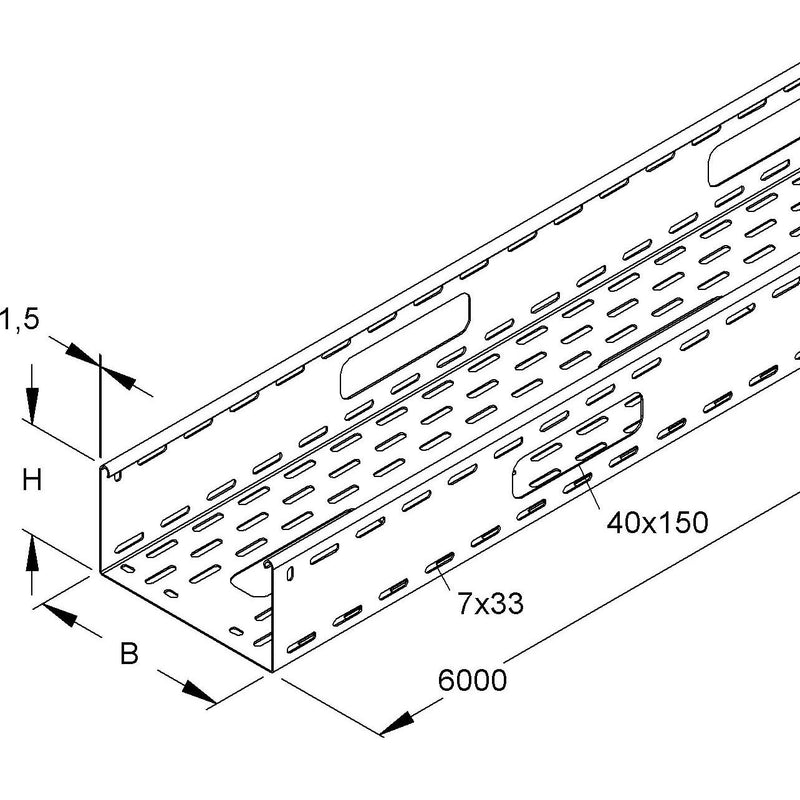

Verteilerkabelrinne nach DIN EN 61537, mit versetzt angeordneter Boden- und Seitenperforation für eine stufenlose Anbringung der Systembauteile, für die Kabel- und Leitungsdurchführung sind Seiten- und Bodenauslässe eingebracht, dreiteiliges Stoßstellenverbinderset RVV 110. ... bitte gesondert bestellen. Abmessungen (ca. Maße) H x B : 110 x 200 mm Materialstärke : 1,5 mm Boden- und Seitenauslässe : 40 x 150 mm Lieferlänge : 6000 mm Nutzbarer Querschnitt : 22000 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Höhe	110 mm
Breite	200 mm
Materialstärke	1,5 mm
Länge	6000 mm
Arbeitslänge	6000 mm
Nutzbarer Querschnitt	22000 mm²
Mit Oberteil	nein
Seitenlochung	ja
Montagelochung im Boden	ja
NATO-Lochbild	nein
Ausführung	ohne Verbinder
Art des Verbinders	geschraubt
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Einsatztemperatur	-20..120 °C
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Gewicht	4,2311 kg/m
Belastungstesttyp nach IEC 61537	Typ II
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m	1250 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m	750 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 5,0 m	400 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 6,0 m	250 N/m

Lieferumfang:
2 x Kabelrinne (je 6000 mm)

Keine Downloads vorhanden.
