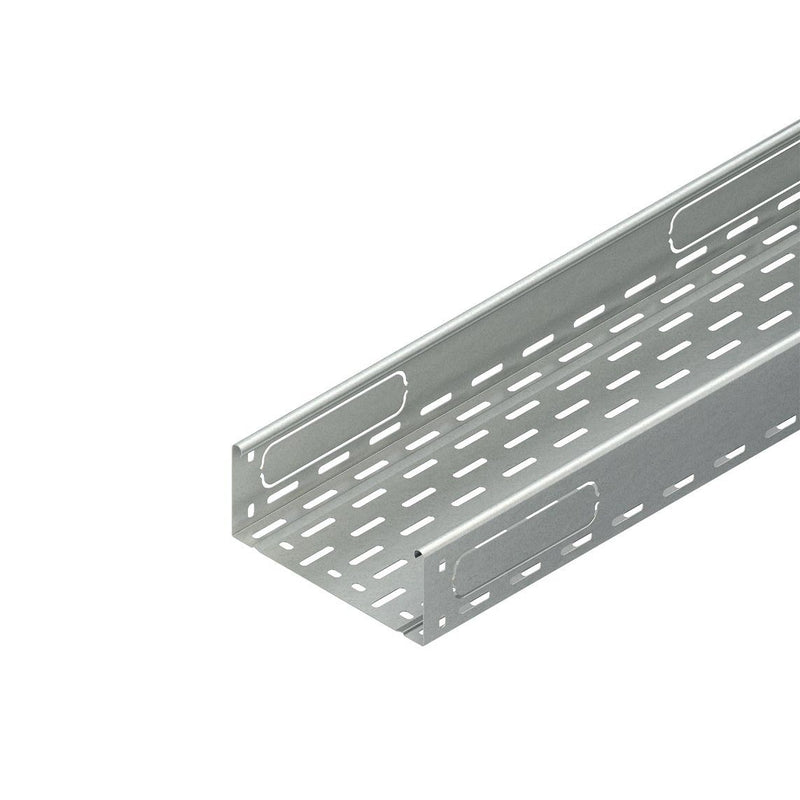

Niedax - Kabelrinne Verteilerrinne RLCPV 85.400 OV gelocht − 3 Meter

Verteilerrinne, nach DIN EN 61537, mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, durchgängige Sicken im Boden sorgen durch Verrastung der schraubenlosen Verbinder RVC 85 mit den Seitenholmen für eine schnelle formschlüssige Längsverbindung, für die Kabel- und Leitungsdurchführung sind Seitenauslässe eingebracht, schraubenlosen Stoßstellenverbinder RVC 85 bitte gesondert bestellen. Abmessungen (ca. Maße) H x B : 85 x 400 mm Materialstärke : 1 mm Seitenauslässe : 40 x 150 mm Lieferlänge : 3000 mm Nutzbarer Querschnitt : 33800 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Höhe	85 mm
Breite	400 mm
Materialstärke	1 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Nutzbarer Querschnitt	33800 mm²
Mit Oberteil	nein
Seitenlochung	ja
Montagelochung im Boden	ja
NATO-Lochbild	nein
Ausführung	ohne Verbinder
Art des Verbinders	geschraubt
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Einsatztemperatur	-20..120 °C
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Gewicht	4,0709 kg/m
Belastungstesttyp nach IEC 61537	Typ IV
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	1200 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	750 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	600 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m	500 N/m

Lieferumfang:
1 x Niedax - Kabelrinne Verteilerrinne RLCPV 85.400 OV gelocht − 3 Meter
