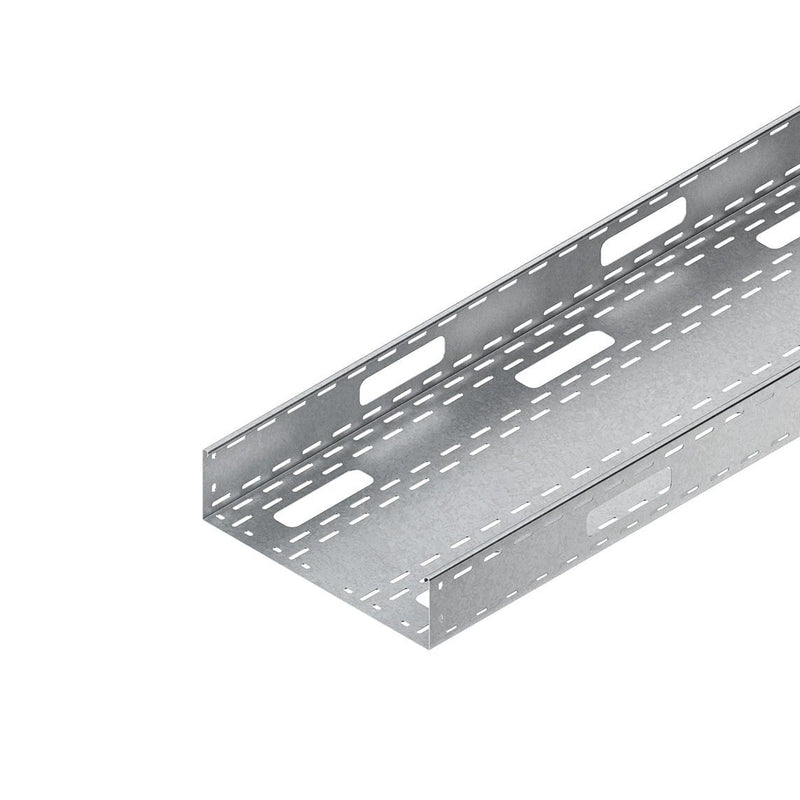

Niedax - Kabelrinne Rinne vertikal RSV 110.400 S − 3 Meter

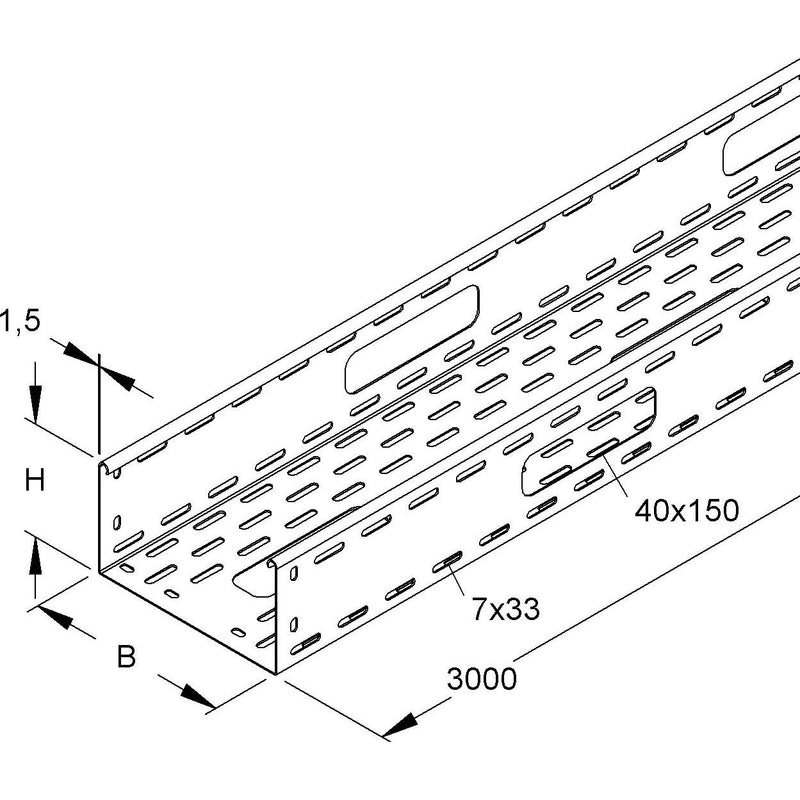

Verteilerkabelrinne nach DIN EN 61537, mit versetzt angeordneter Boden- und Seitenperforation für eine stufenlose Anbringung der Systembauteile, für die Kabel- und Leitungsdurchführung sind Seiten- und Bodenauslässe eingebracht, einschließlich einstückigem U-förmigen Stoßstellenverbinder RV 110... und anteilmäßigem Befestigungszubehör. Abmessungen (ca. Maße) H x B : 110 x 400 mm Materialstärke : 1,5 mm Boden- und Seitenauslässe : 40 x 150 mm Lieferlänge : 3000 mm Nutzbarer Querschnitt : 44000 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Höhe	110 mm
Breite	400 mm
Materialstärke	1,5 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Nutzbarer Querschnitt	44000 mm²
Mit Oberteil	nein
Seitenlochung	ja
Montagelochung im Boden	ja
NATO-Lochbild	nein
Ausführung	mitgelieferter Verbinder
Art des Verbinders	geschraubt
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Einsatztemperatur	-20..120 °C
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Gewicht	6,47357 kg/m
Belastungstesttyp nach IEC 61537	Typ II
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	3000 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	1650 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	1100 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m	800 N/m

Lieferumfang:
1 x Niedax - Kabelrinne Rinne vertikal RSV 110.400 S (3 Meter) 1 x U-förmiger Stoßstellenverbinder RV 110 anteiliges Befestigungszubehör

Keine Downloads vorhanden.
