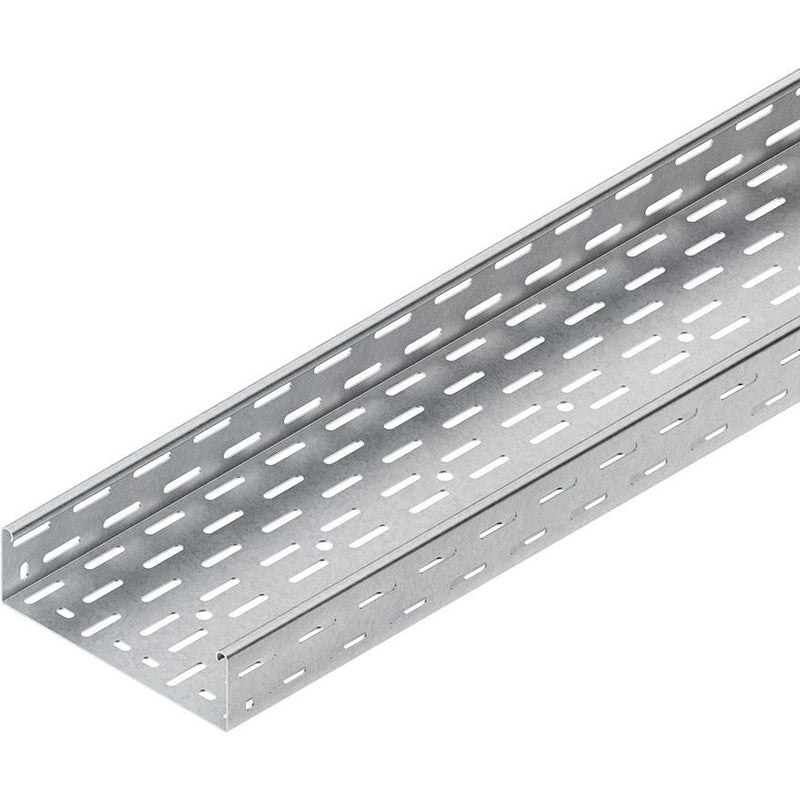

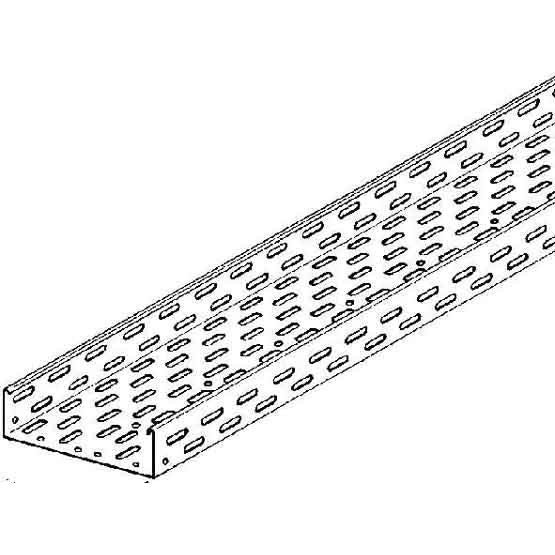

Niedax - Kabelrinne RS 60.200 OV bandverz. o.Verbind. − 3 Meter

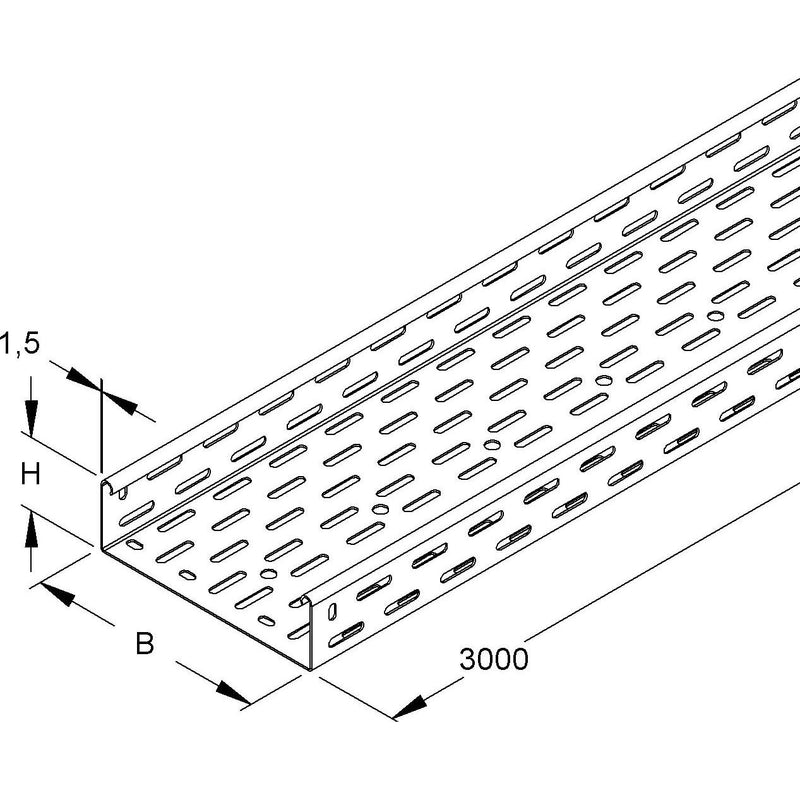

Kabelrinne, schwer, nach DIN EN 61537, mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile und mit durchgehend mittiger Lochperforation zur Abhängung mit Gewindestäben M 10/..., U-förmigen Stoßstellenverbinder RV 60... (für Funktionserhalt zwei Stoßstellenverbinder RVV 60 und eine Stoßstellenleiste RSLB ...)und anteilmäßiges Befestigungszubehör bitte gesondert bestellen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) H x B : 60 x 200 mm Materialstärke : 1,5 mm Mittellochung : Ø 11 mm Lieferlänge : 3000 mm Nutzbarer Querschnitt : 11800 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Höhe	60 mm
Breite	200 mm
Materialstärke	1,5 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Nutzbarer Querschnitt	11800 mm²
Mit Oberteil	nein
Seitenlochung	ja
Montagelochung im Boden	ja
NATO-Lochbild	nein
Ausführung	ohne Verbinder
Art des Verbinders	geschraubt
Geeignet für Funktionserhalt	ja
Werkstoff	Stahl
Einsatztemperatur	-20..120 °C
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Gewicht	3,4239 kg/m
Belastungstesttyp nach IEC 61537	Typ II
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	1900 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	1150 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	750 N/m

Lieferumfang:
1 x Kabelrinne RS 60.200 OV (3 Meter)
