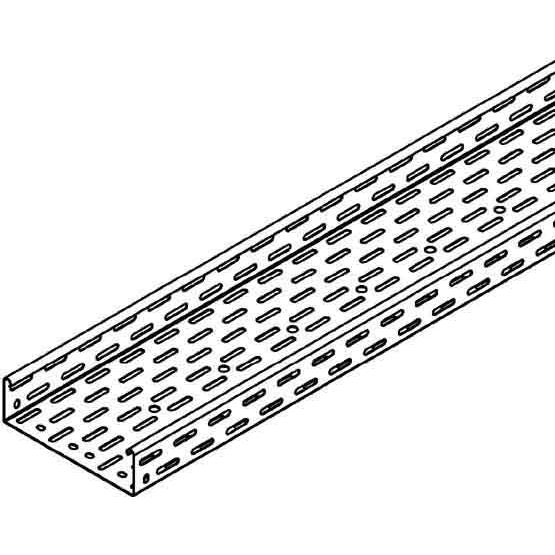

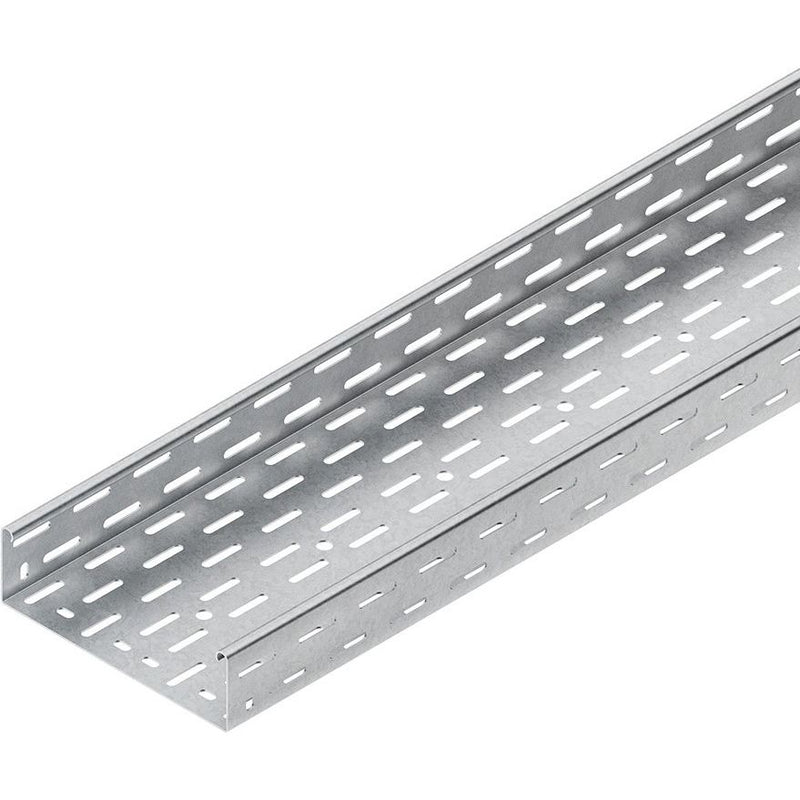

Niedax - Kabelrinne RS 60.100 OV − 3 Meter

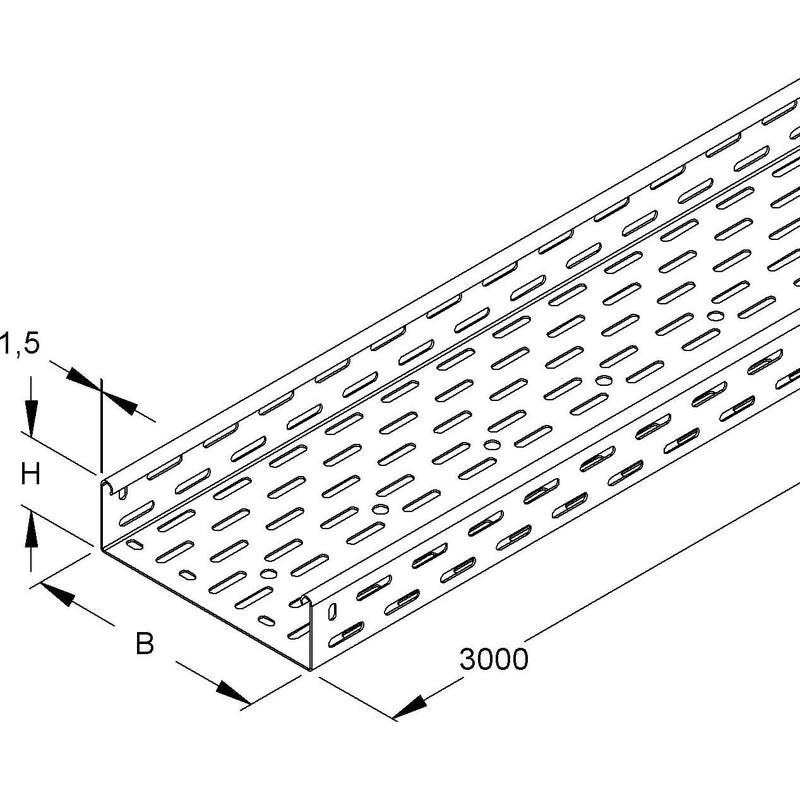

Kabelrinne, schwer, nach DIN EN 61537, mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile und mit durchgehend mittiger Lochperforation zur Abhängung mit Gewindestäben M 10/..., U-förmigen Stoßstellenverbinder RV 60... (für Funktionserhalt zwei Stoßstellenverbinder RVV 60 und eine Stoßstellenleiste RSLB ...) und anteilmäßiges Befestigungszubehör bitte gesondert bestellen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) H x B : 60 x 100 mm Materialstärke : 1,5 mm Mittellochung : Ø 11 mm Lieferlänge : 3000 mm Nutzbarer Querschnitt : 5800 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Höhe	60 mm
Breite	100 mm
Materialstärke	1,5 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Nutzbarer Querschnitt	5800 mm²
Mit Oberteil	nein
Seitenlochung	ja
Montagelochung im Boden	ja
NATO-Lochbild	nein
Ausführung	ohne Verbinder
Art des Verbinders	geschraubt
Geeignet für Funktionserhalt	ja
Werkstoff	Stahl
Einsatztemperatur	-20..120 °C
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Gewicht	2,44153 kg/m
Belastungstesttyp nach IEC 61537	Typ II
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	1900 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	1150 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	750 N/m

Lieferumfang:
1 x Niedax - Kabelrinne RS 60.100 OV (3 Meter)
